Test Research Inc.
TR7700 SII DL User Guide–Software 387

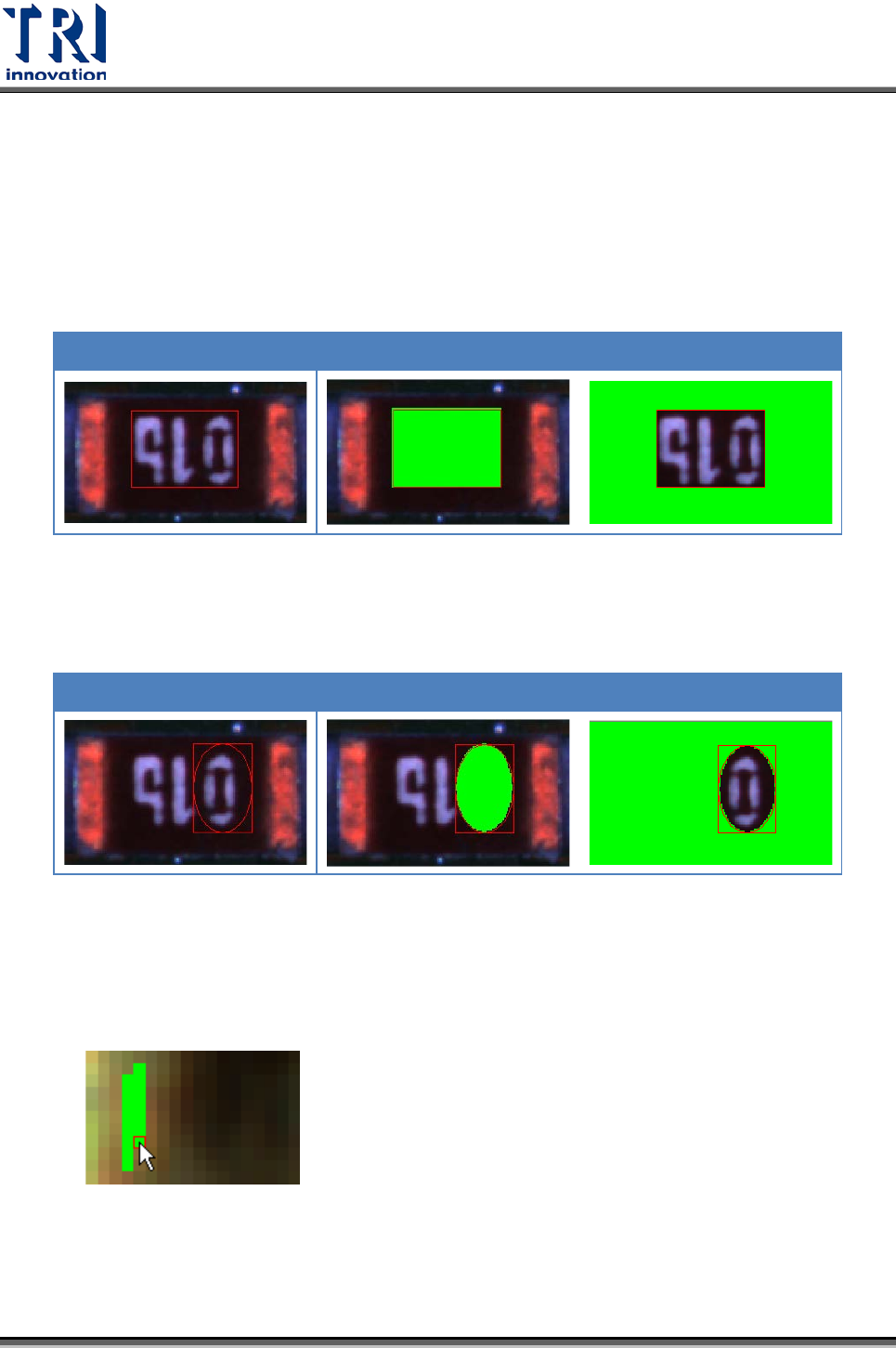

一般遮罩區：
• 矩形遮罩：按下此按鈕會出現矩形遮罩框。將框移到欲進行遮罩的地方並調整其
大小後，按下[內部遮罩]，或[外部遮罩]，系統即按照指示設定遮罩。
矩形遮罩
內部遮罩
外部遮罩
• 圓形遮罩：按下此按鈕會出現圓形遮罩框，將框移到欲進行遮罩的地方並調整其
大小後，按下[內部遮罩]，或[外部遮罩]，系統即按照指示設定遮罩。
圓形遮罩
內部遮罩
外部遮罩
• 畫筆：可使用本工具以手動方式個別指定哪些部分要設定遮罩。選擇本按鈕後會
出現畫筆圖示，對於想要設定遮罩的地方按下滑鼠左鍵即可，設定為遮罩的地方
將會變成綠色。
• 橡皮擦(Eraser)：可使用本工具將已經設定為遮罩的部分清除。
Test Research Inc.
388 TR7700 SII DL User Guide–Software
• pixel：調整畫筆或橡皮擦的粗細。
內部遮罩：將矩形框或圓形框的內部完全遮罩。
外部遮罩：將矩形框或圓形框的外部完全遮罩。
清除全部：將設定遮罩的部分完全清除。
特殊遮罩區：(使用於不規則形狀的 Pad，一般須配合 Warp 框使用。)
By Gray Level：勾選後開啟遮罩範圍功能。
反相：以設定的遮罩範圍以外的地方作遮罩。
遮罩範圍：設定在灰階範圍以內的地方作遮罩。
Mask Zone：設定以檢測框往外延伸多少 Pixel 為遮罩範圍。
Get Color
：將 Color Space 內所選取的顏色擷取到屬性設定中。此功能一般用於[New
Color]、[New Lead]、[Chip Window] 和[[Pad Windows]框上。Color Space 的操作請
參閱 5.5.10 色彩空間。
4.9.8.3 比對條件
在此可以設定檢測框比對條件的參數，檢測結果是否通過端看是否有通過比對的條件。
