Test Research Inc. TR 7700 S II DL Us er Gui de – Software 393 4.9.8.9 設定遮罩 設定影像的遮罩。請參閱 4.9.8.2 屬性 內的遮罩說明。 4.9.8.1 0 設定距離 提供點對點、點對線、線對線和 Light Bar 平整度的量測。 設定界面 • 測量二個元件的距離的設定界面 • 測量元件到邊或邊到邊的距的的設定界面
Test Research Inc.
392 TR7700 SII DL User Guide–Software
另外，在屬性視窗可以看到選擇的檢測框所代表的 IC 腳號碼。(pin-1)表示該檢測框不
為任何一支 IC 腳之檢測框。
4.9.8.8 權重
設定檢測框的權重。圖層 1、2、3 分別代表 R, G, B 三種色彩。
當選擇的檢測框沒有已經在屬性視窗中抓取的影像時，在權重設定視窗中會顯示出該
檢測框的影像。
若選擇的檢測框已有影像時，則需在屬性視窗中設定該影像的權重。
Test Research Inc.
394 TR7700 SII DL User Guide–Software

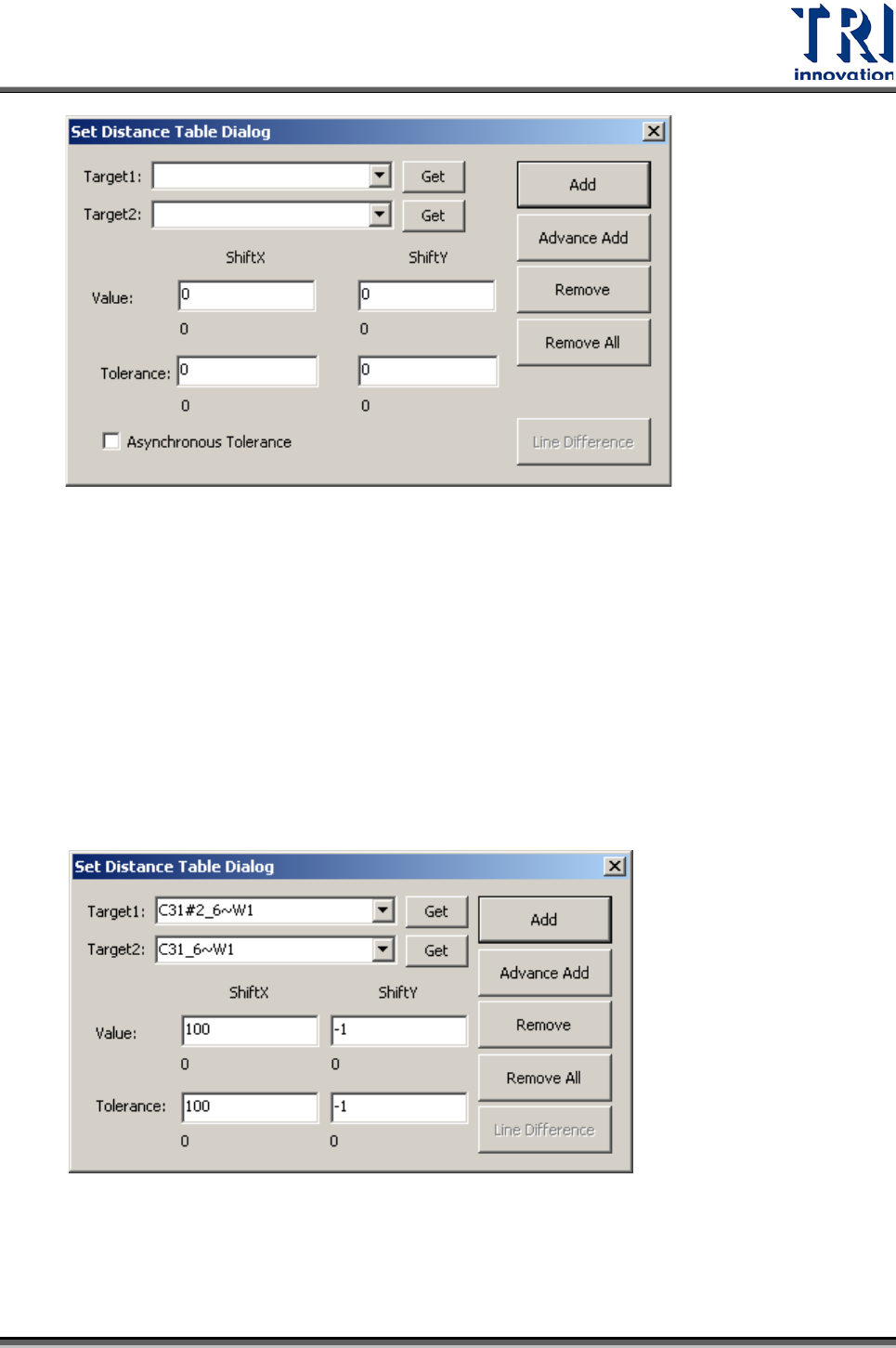

• Target1、Target2：量測距離的二個檢測框名稱。在[Target1]中選擇一個檢測框
後，系統會在[Target2]欄位中，以下拉選單列出所有與[Target1]的檢測框有關的
設定。
• Get：將 FOV 內被選取的的檢測框名稱帶到 Target 內。
• Value：ShiftX、ShiftY 的設定值，若 Target 有一個為測線的框(CalDistance)，
則 ShiftX 和 ShiftY 只要設一個就可以了。
• Tolerance：ShiftX、ShiftY 偏移的容忍值。如果將 Shift Y 的 Value/Tolerance
設為-1，則點對點則計算直線距離。
• Result：檢測結果。
• Add：將本設定加入，若所選的二個檢測框為同一個元件則可以[By Type]增加。
