Test Research Inc. TR 7700 S II DL Us er Gui de – Software 397 • 跨元件的量測 • 只能在 Train Dialo g 做設定 ( 按右鍵選擇 [Set Distance]) ，無法在 Libr ary 內做設定。 • 利用設定界面上的 [Get] 按鈕，將所選的框帶入 Target 內。 • 設定二個框的距離檢測參數。 • 完成後按下 [Add] 按鈕。

Test Research Inc.

396 TR7700 SII DL User Guide–Software

操作步驟

• Light Bar 平整度的量測

• 在 Library 中先建置檢測元件(Lead、Missing)和邊(Caldistance)的檢測框。接

著開啟[Set Distance]功能(menu/ Setting/ Set Distance).

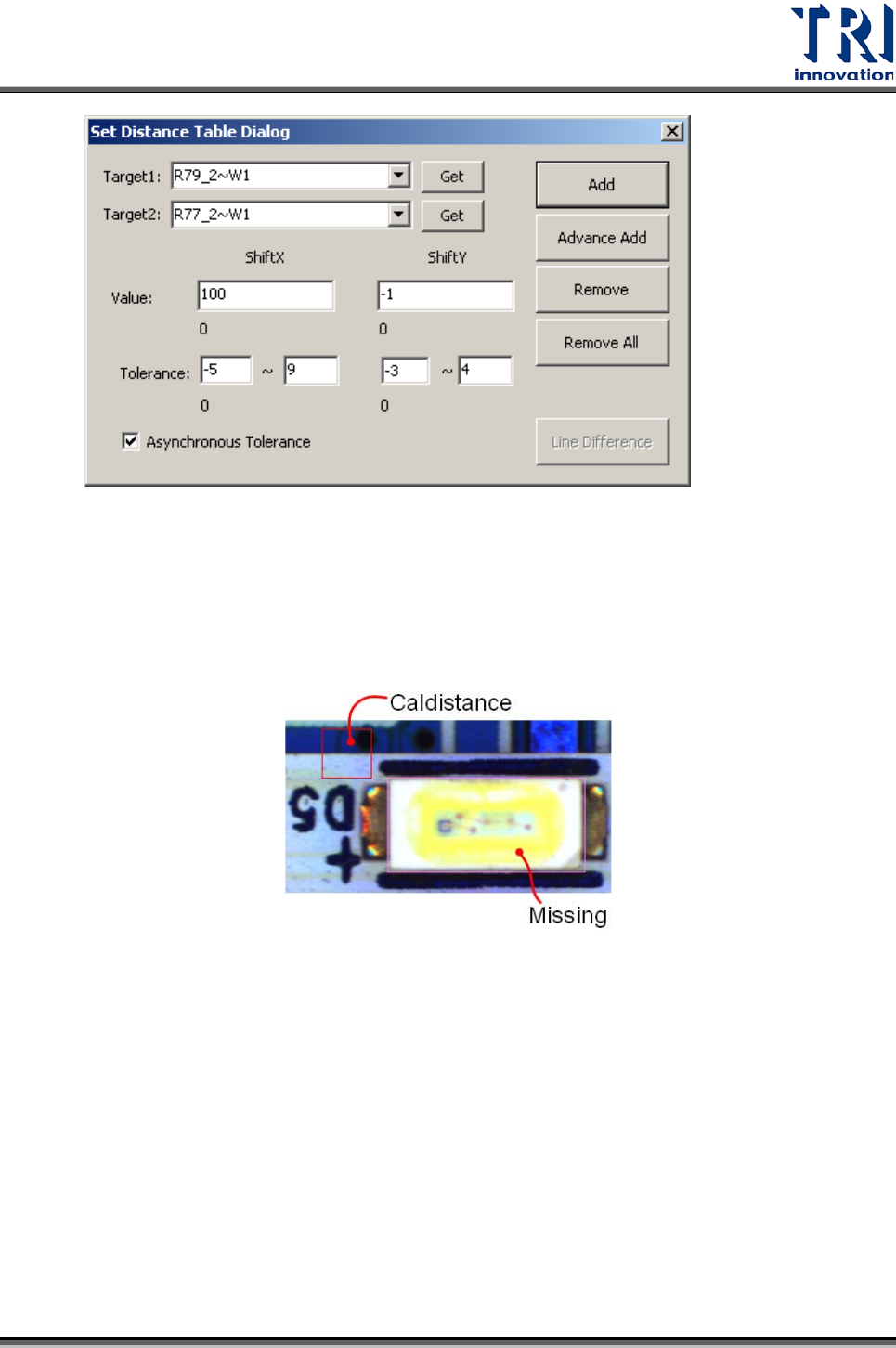

• 使用[Get]，分別將 Missing 框加入[Target1]，Caldistance 加入[Target2]欄位

中。

• 設定二個框的距離檢測參數。

• 按下[Add]鈕，即設定完成。

• [存檔..]系統會將設定存在 pkg 檔內。

• [merge library..]系統會將設定套給同 type 的相同檢測框。

Test Research Inc.

TR7700 SII DL User Guide–Software 397

• 跨元件的量測

• 只能在 Train Dialog 做設定(按右鍵選擇[Set Distance])，無法在 Library 內做

設定。

• 利用設定界面上的[Get]按鈕，將所選的框帶入 Target 內。

• 設定二個框的距離檢測參數。

• 完成後按下[Add]按鈕。

Test Research Inc.

398 TR7700 SII DL User Guide–Software

• 設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測

框才可使用)設定。

檢測結果的顯示

• 檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱。

• 並將檢測結果存在[*.pfl]檔內傳至 SPC。

4.9.9

工具列

4.9.9.1 連結

顯示出目前所選取的檢測框與其他檢測框的連結關係，以亮藍色線條表示。
