• 跨元件的量測
• 只能在 Train Dialog 做設定(按右鍵選擇[Set Distance])，無法在 Library 內做
設定。
• 利用設定界面上的[Get]按鈕，將所選的框帶入 Target 內。

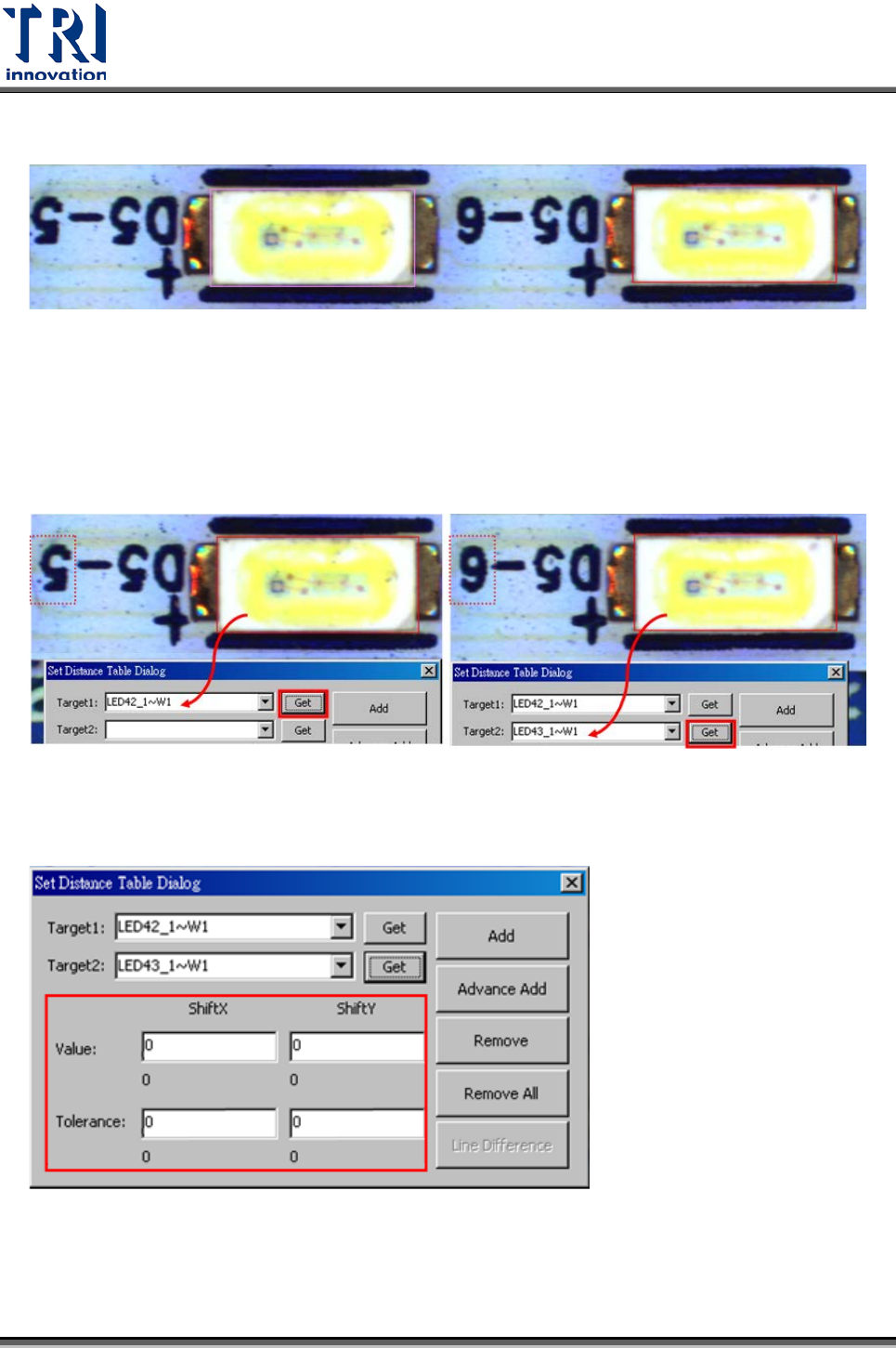

• 設定二個框的距離檢測參數。
• 完成後按下[Add]按鈕。
Test Research Inc.
398 TR7700 SII DL User Guide–Software
• 設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測
框才可使用)設定。
檢測結果的顯示
• 檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱。
• 並將檢測結果存在[*.pfl]檔內傳至 SPC。
4.9.9
工具列
4.9.9.1 連結
顯示出目前所選取的檢測框與其他檢測框的連結關係，以亮藍色線條表示。
Test Research Inc.
TR7700 SII DL User Guide–Software 399
4.9.9.2 Active

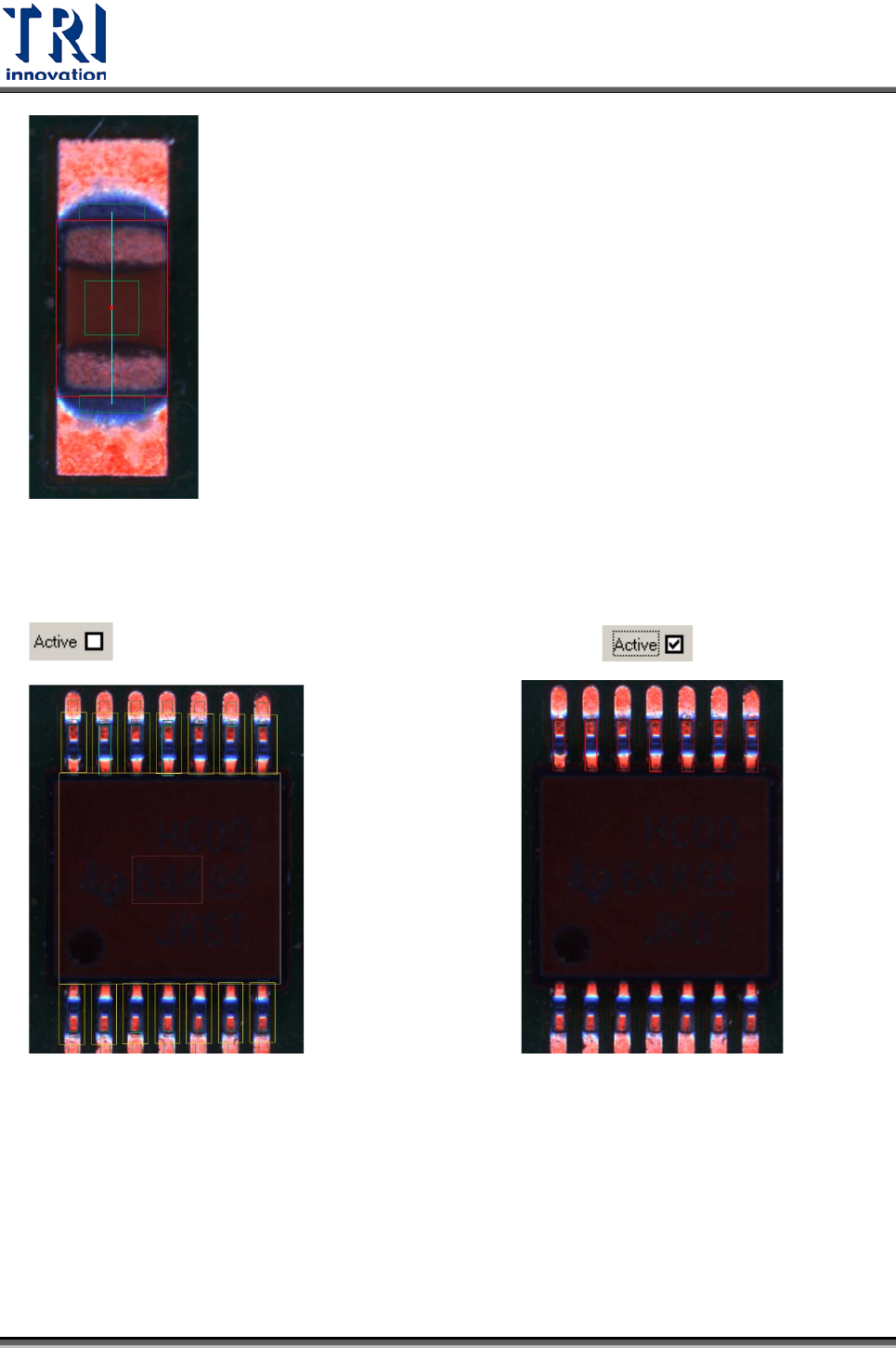

只顯示目前所選取的檢測框。
4.9.9.3 選取

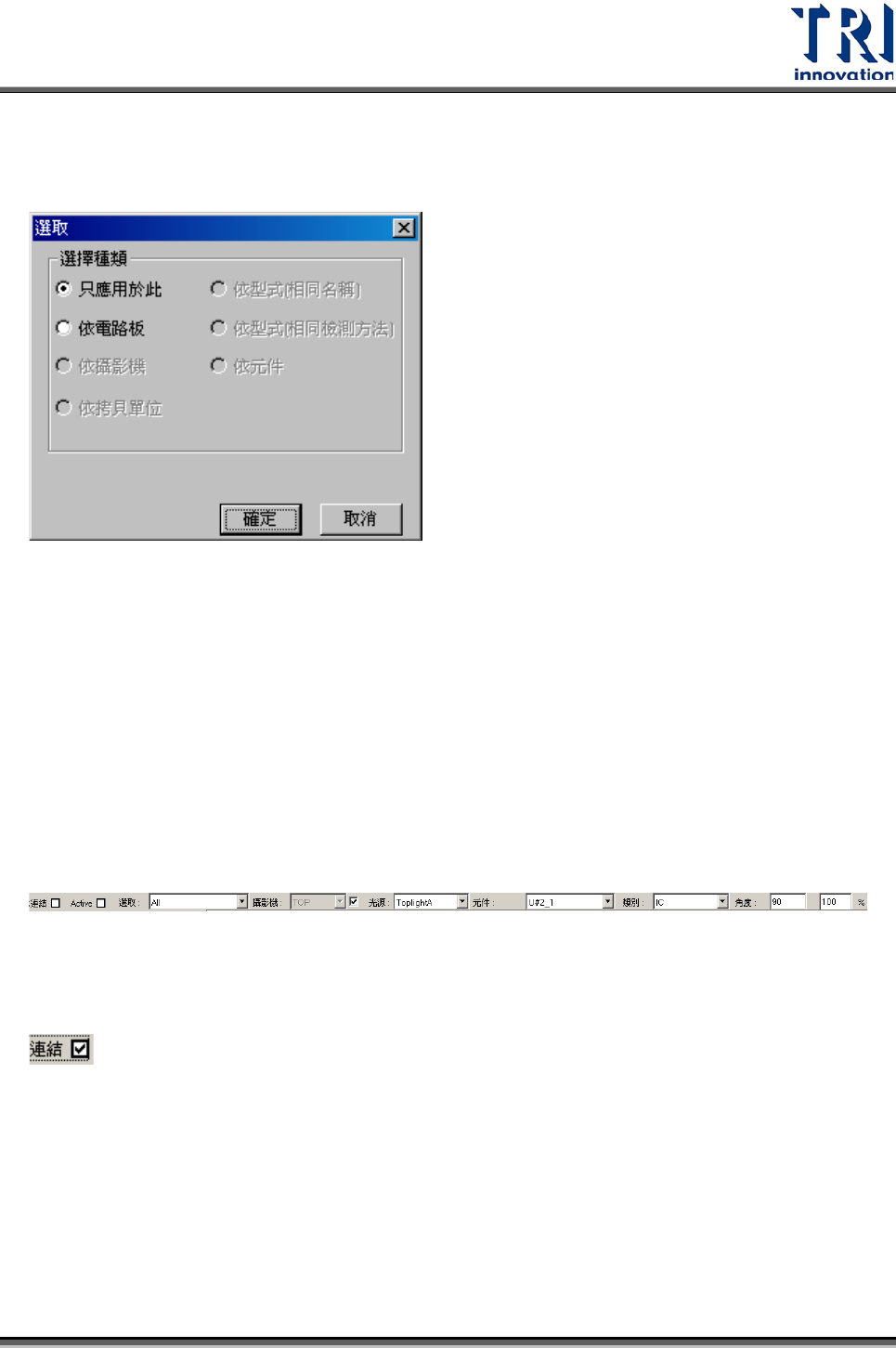

若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起
來。
