Test Research Inc. TR 7700 S II DL Us er Gui de – Software 399 4.9.9.2 Active 只顯示目前所選取的檢測框。 4.9.9.3 選取 若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起 來。
Test Research Inc.
398 TR7700 SII DL User Guide–Software
• 設定可選擇是否[By Board]或[By Type] ([Target1]和[Target2]為同元件之檢測
框才可使用)設定。
檢測結果的顯示
• 檢測結果在 Result Tree 以[Target1]作為顯示的元件名稱。
• 並將檢測結果存在[*.pfl]檔內傳至 SPC。
4.9.9
工具列
4.9.9.1 連結
顯示出目前所選取的檢測框與其他檢測框的連結關係，以亮藍色線條表示。
Test Research Inc.
TR7700 SII DL User Guide–Software 399
4.9.9.2 Active
只顯示目前所選取的檢測框。

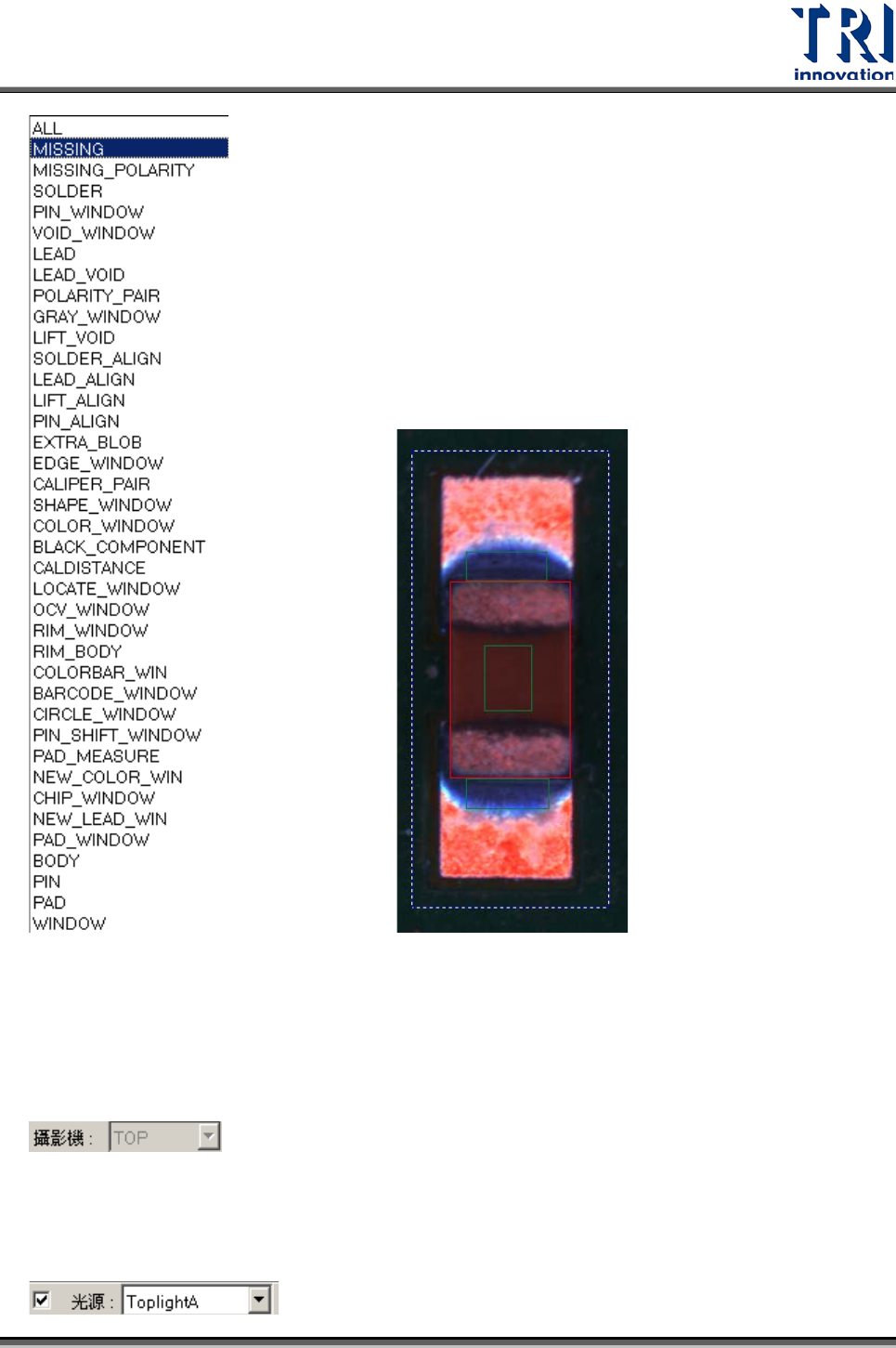

4.9.9.3 選取
若在此選項中選取了特定的檢測框，接下來在繪圖區中僅能將所選定的檢測框選取起
來。
Test Research Inc.
400 TR7700 SII DL User Guide–Software
4.9.9.4 攝影機
在此選項中僅有 TOP 一個選項。代表是目前所使用的是上方的攝影機。
4.9.9.5 光源
