Test Research Inc. 406 TR 7700 S II DL Us er Gui de – Software 9) 再次點選屬性視窗內的影像，按下 [ 遮罩 ] 。 10) 進入遮罩視窗後，將紅色框移動到元件電阻代碼位置，調整大小後，按下 [ 內部 遮罩 ] 。當綠色遮罩順 利產生後，按下 [ 確定 ] 按鈕離開遮罩視 窗。 11) 在比對條件視窗內，使用者可以依照需求來設定 [Missing] 框的比對參數條件。更 改…
Test Research Inc.
TR7700 SII DL User Guide–Software 405
8) 點選新增的待料影像，然後在權重視窗調整影像權重。(Rhase 1 代表 R，Phase
2 代表 G，而 Phase 3 代表 B。使用者可以直接輸入想要的數值或者拉動右邊的
調節桿，然後按下[確定]按鈕確認權重設定。)
Test Research Inc.
TR7700 SII DL User Guide–Software 407

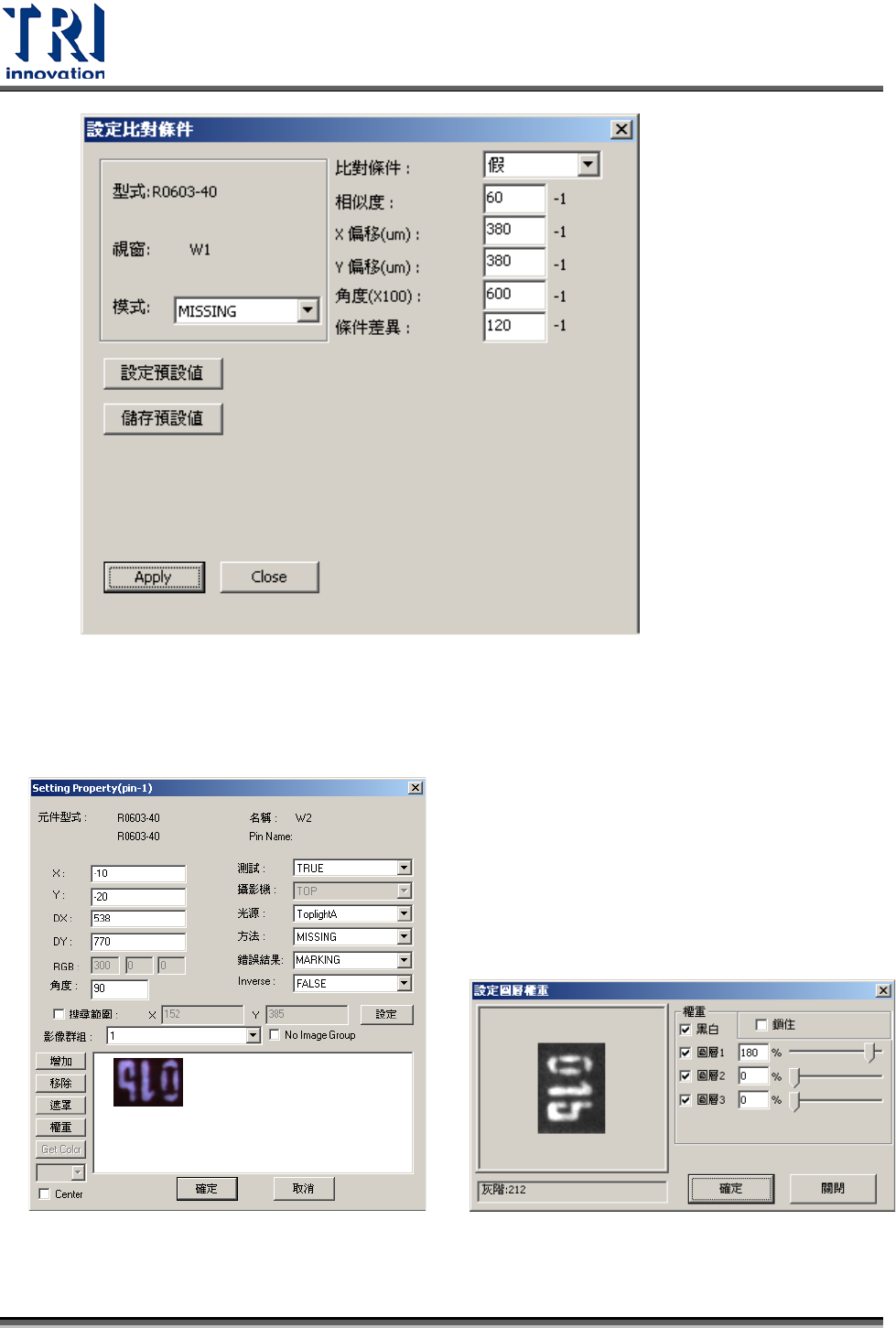

12) 接下來進行元件電阻代碼的[Missing]框設定。與先前的[Missing]框一樣的方式，
選擇[Missing]框後，按下屬性視窗裡的[增加]按鈕，並且在權重視窗內調整適當
的影像權重，然後在比對條件視窗內設定參數。
13) 選擇爬錫區的其中一個[Void]框，在權重視窗內設定權重。
