Test Research Inc. TR 7700 S II DL Us er Gui de – Software 419 4.10.2. 3 Void 框 此檢測框是用來檢查元件的空焊、缺件、極性。利用灰階值 (0 - 255) 來設定門檻值及所 佔比例來判斷是否通過檢測，且可以針對不同的情況使用測亮或測暗的檢測方式。 [Train] 模式下的檢測參數設定畫面：
Test Research Inc.
418 TR7700 SII DL User Guide–Software

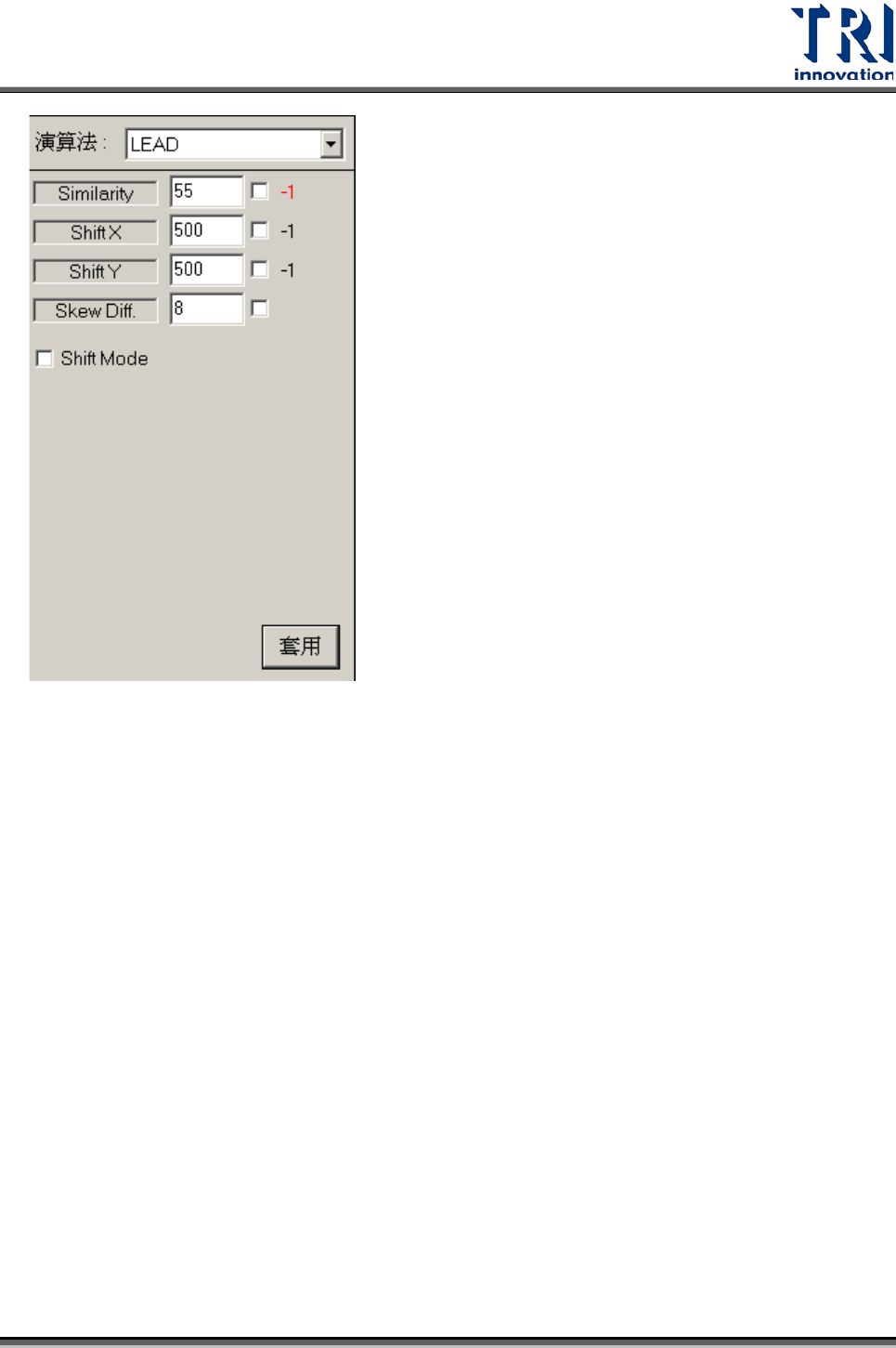

Similarity
：待測影像與標準影像之相似度容許值。
Shift X
：待測元件之 X 方向位移的容許值。
Shift Y
：待測元件之 Y 方向位移的容許值。
Skew Difference
：相鄰兩個[Lead]框之間的高低差的容許值

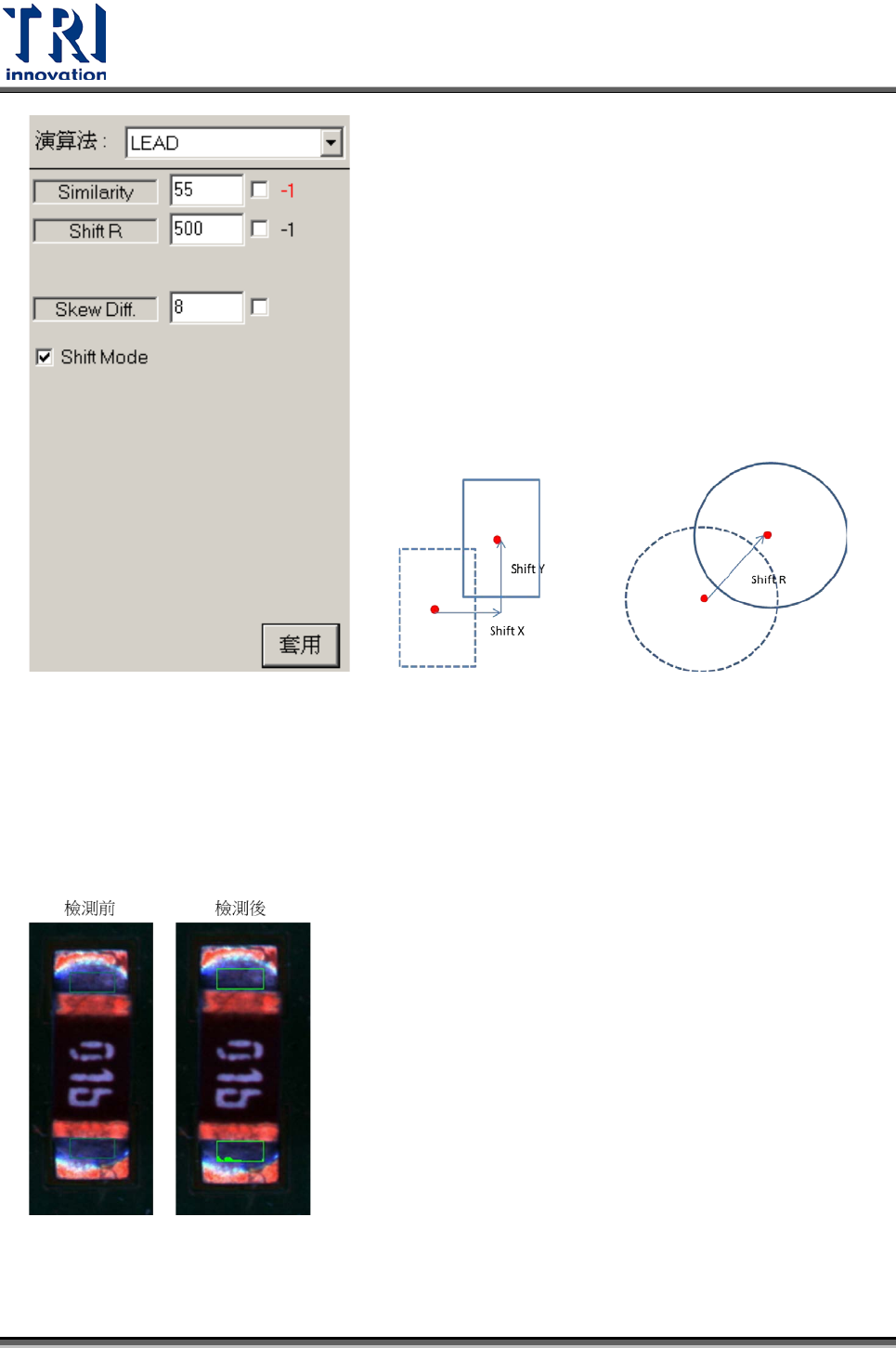

Shift Mode
：以圓的方式來檢測並作為檢測方式的基準。當勾選此功能後，參數
設定的 Shift X 與 Shift Y 會變成僅有 Shift R，如下圖所示。其表示檢測方式以檢
測框中心位置的偏移量取代 X 及 Y 方向的偏移量。Shift R 的數值標示檢測框中心
位置偏移量的容許值。
Test Research Inc.
TR7700 SII DL User Guide–Software 419
4.10.2.3 Void 框
此檢測框是用來檢查元件的空焊、缺件、極性。利用灰階值(0-255)來設定門檻值及所
佔比例來判斷是否通過檢測，且可以針對不同的情況使用測亮或測暗的檢測方式。

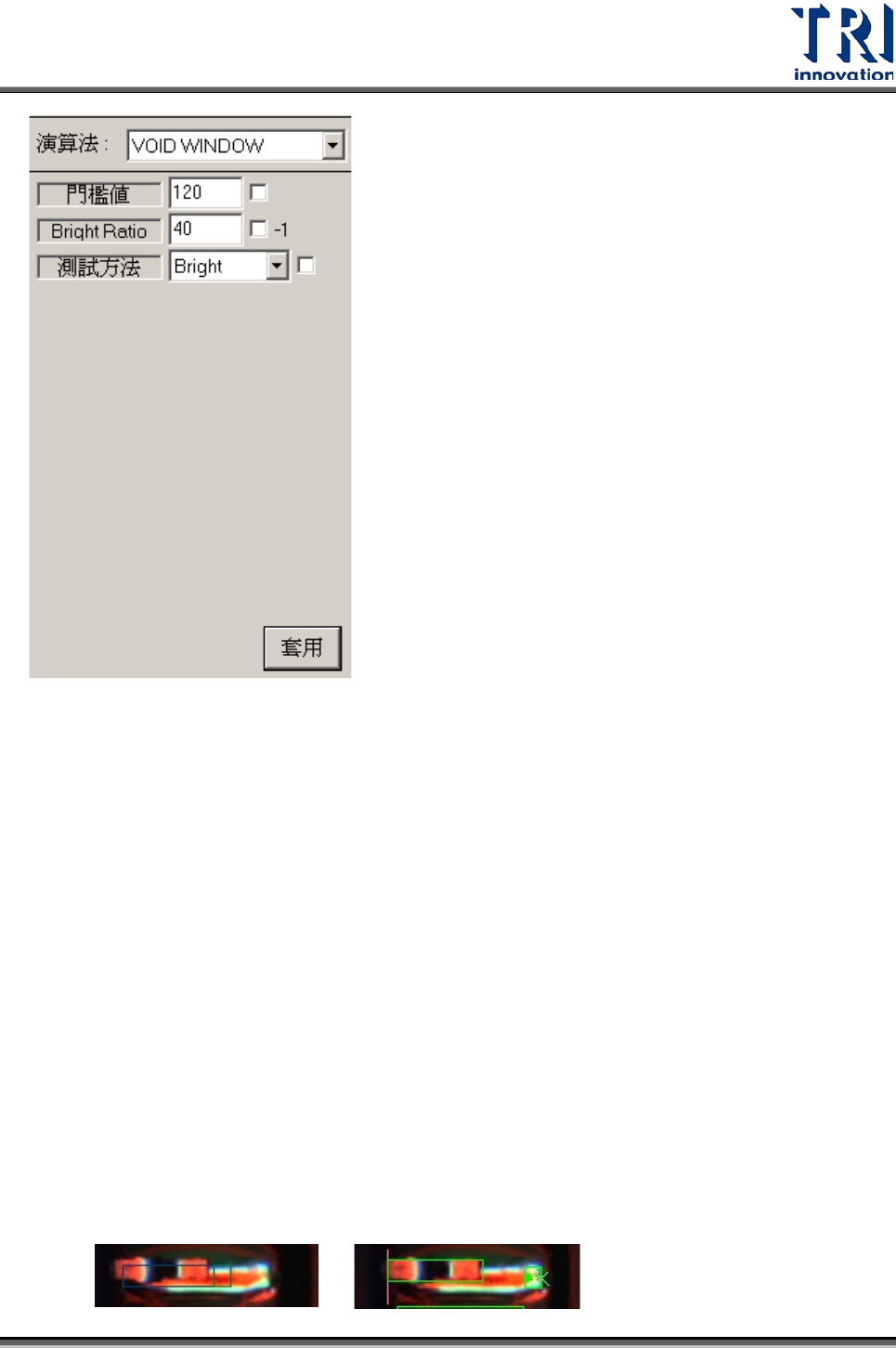

[Train]模式下的檢測參數設定畫面：
Test Research Inc.
420 TR7700 SII DL User Guide–Software
B/W Threshold
：設定區分暗與亮的門檻值。舉例來說，若設定值為 120，代表檢
測框內，灰階值落於 0 到 119 之間的區域皆判定為暗，而落於 120 到 255 之間的
區域皆判定為亮。
Bright Ratio
：設定在檢測框中，亮的區域在所有區域占有比例的容許值。
測試方法：選擇檢測的方式為測亮或者測暗。測亮與測暗的定義如下：
• Bright (測亮)：若檢測框中亮的區域在所有區域中占有比例小於設定值時，判定
為 Pass；反之，若超過設定值時，則判定為 Fail。
• Dark (測暗)：若檢測框中亮的區域在所有區域中占有比例小於設定值時，判定
為 Fail；反之，若超過設定值時，則判定為 Pass。
New Lead Related
：開啟與 Nea Lead 框的連動功能。
• Move to Pad Side：Pad Gap 設為 0 即貼齊 Pad 的 X 方向末端，增加 Pad
Gap 即增加距離。
