Test Research Inc.
TR7700 SII DL User Guide–Software 425

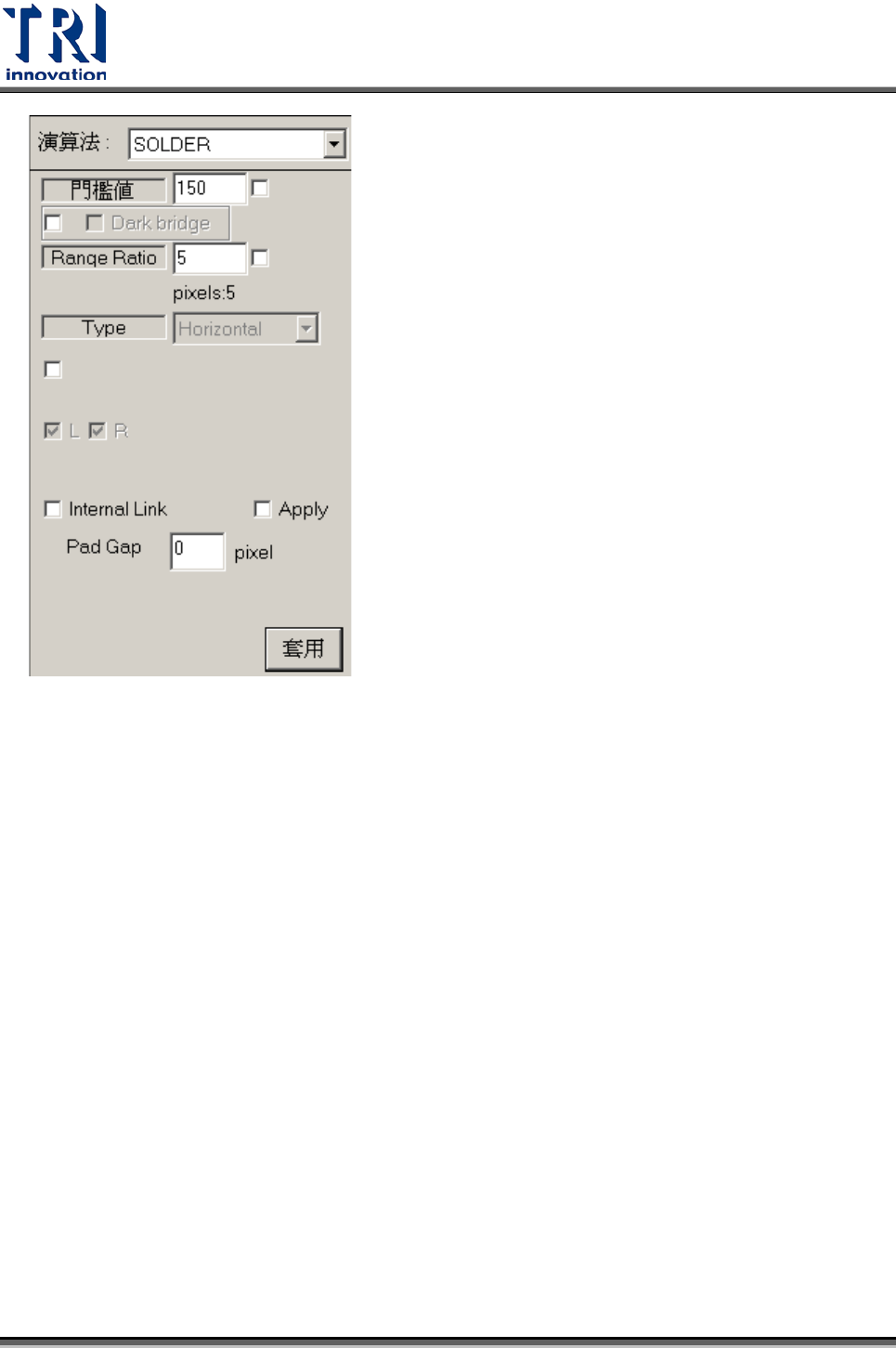

Bridge Threshold
：設定區分暗與亮的門檻值。
Bridge Range Rati
o：檢查畫素的比率。

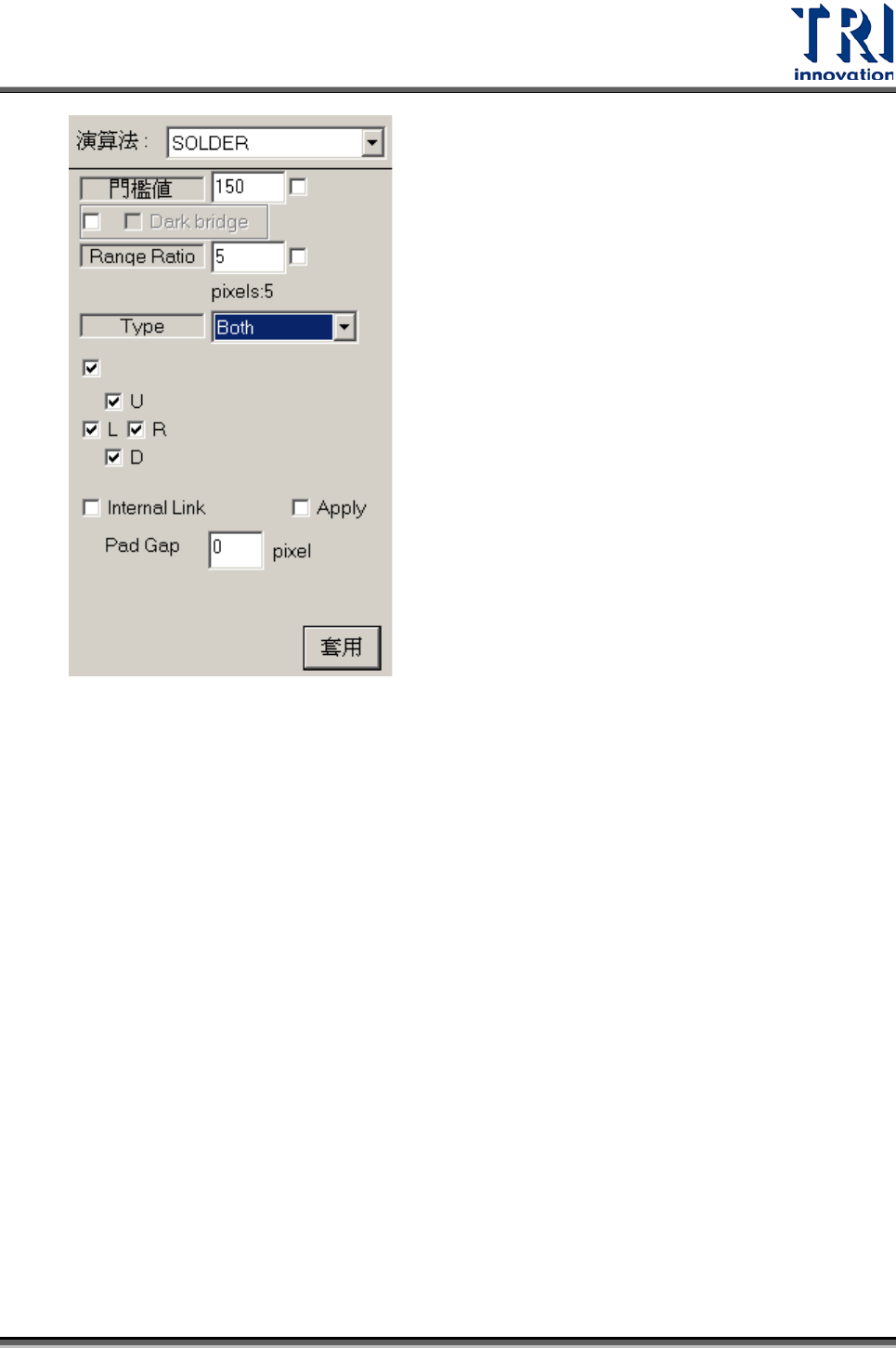

Bridge Type (矩形檢測框)
： 共有 6 種類型可以選擇。[Horizontal]、[Vertical]、
[Both]三種是由檢測框的邊界向外檢測，[Horizontal]是檢查左右兩邊，[Vertical]是
檢查上下兩邊，[Both]是四邊皆檢測。[HorInside]、[VerInside]、[BothInside]三種
是由檢測框的邊界向內檢測，[HorInside]是檢查左右兩邊，[VerInside]是檢查上
下兩邊，[BothInside]是四邊皆檢測。選擇完檢測的類型後，可進一步在下方勾選
要檢測的方向。U、D、L 及 R 分別代表上、下、左及右，本功能在特殊狀況下只
需檢測單邊時使用。
Test Research Inc.
426 TR7700 SII DL User Guide–Software

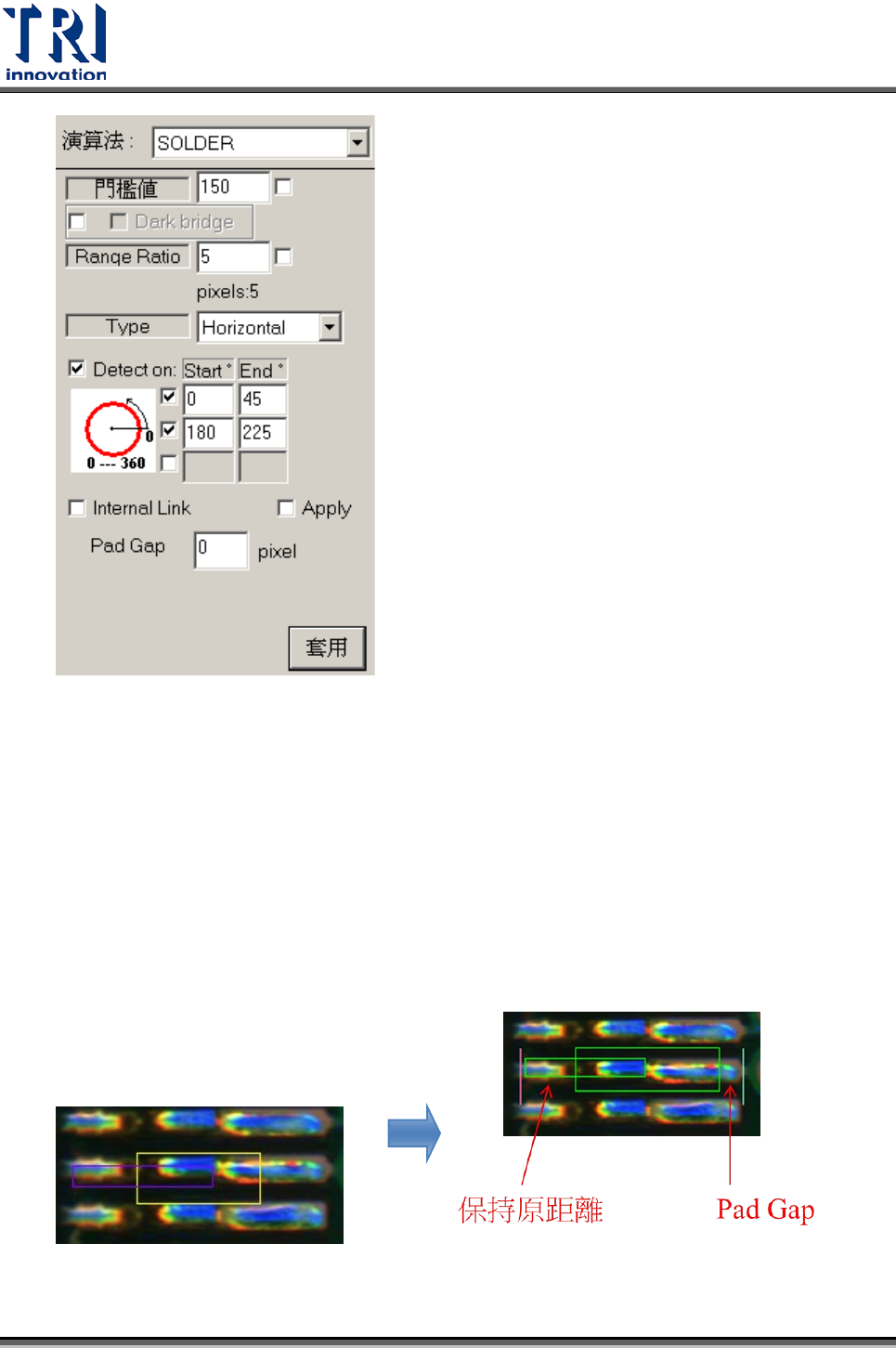

Bridge Type (圓形檢測框)
：亦可以選擇要由檢測框邊緣往內測或往外測。
[Horizontal]、[Vertical]、[Both]三種是由檢測框的邊界向外檢測，當檢測框為圓形
時這三個選擇並沒有差別。[HorInside]、[VerInside]、[BothInside]三種是由檢測
框的邊界向內檢測，當檢測框為圓形時這三個選擇並沒有差別。選擇完檢測的類
型後，可進一步在下方勾選要檢測的角度，使用者最多可以設定三組檢測角度，
沒有選擇的角度將不被檢測。如圖所示，以水平方向為 0 度，使用者可自行輸入
哪些角度需要進行短路檢測，以下圖為例，需要檢測的位置是 0~45 及 180~225
度向外檢測。
Test Research Inc.
TR7700 SII DL User Guide–Software 427
Dark bridge
：若短路的影像為黑色時，勾選[Dark bridge]表示抓黑色，即檢測從
檢測框邊緣開始有連續多個 pixel 的灰階值皆低於其門檻值(Bridge Threshold)即
視為短路。
Internal Link
：此功能尚在研發中。
開啟與 New Lead 框的連動功能。設定後，Solder 框會自動靠齊 Pad，”Pad Gap”
可設定靠齊的間距，另一端則與 NewLead 框的距離保持固定，因此可以避開前
端或後端底板白線問題。另一方則向與 NewLead 置中。
