Test Research Inc.
TR7700 SII DL User Guide–Software 445

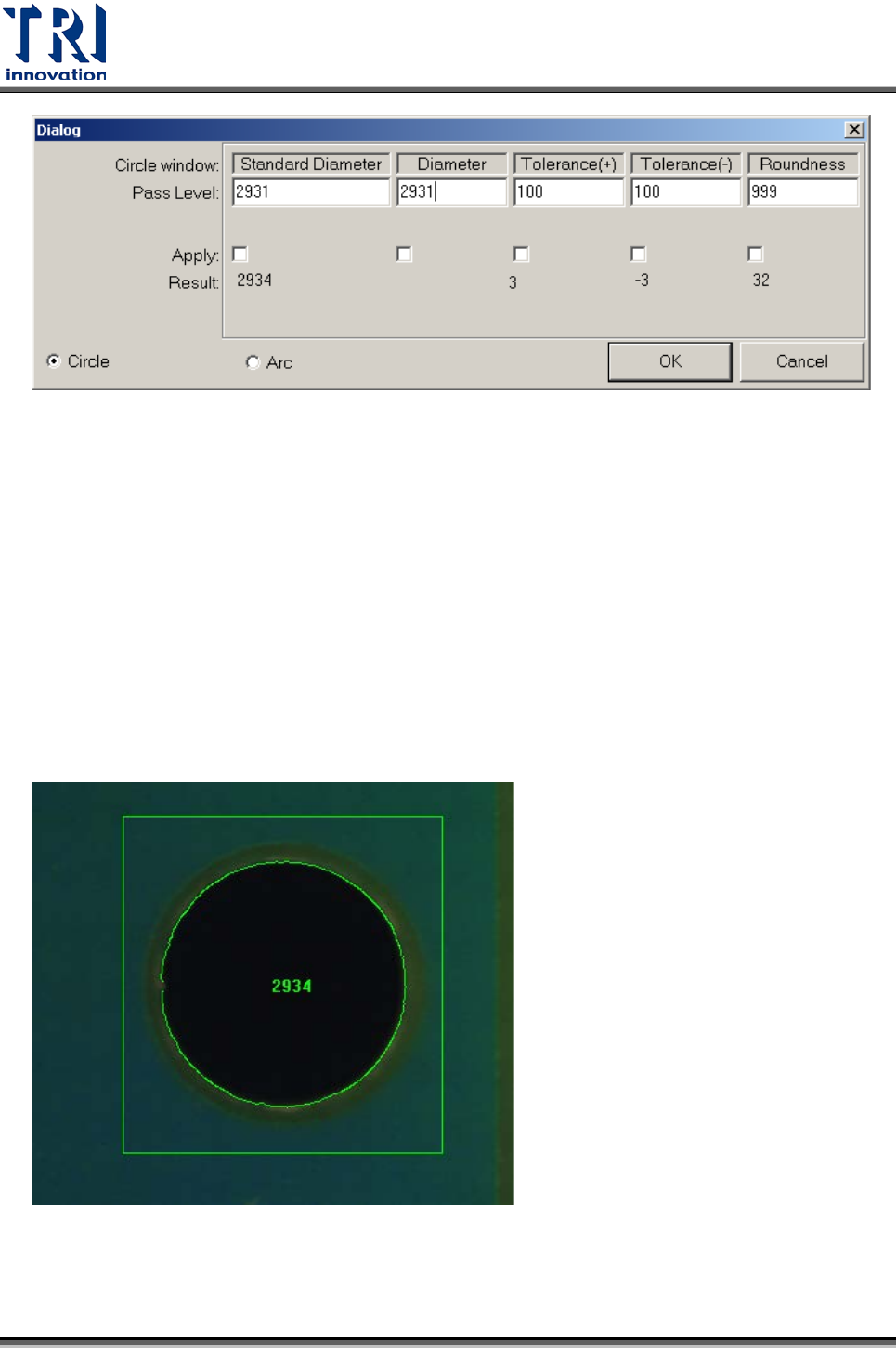

參數說明：
Standard Diameter
：設定直徑的標準尺寸(單位為 um)
Diameter
：經過補償係數修正後所計算出來的直徑(單位為 um)。更改 Pass Level 後，
將計算出一補償係數 α。之後所量測的尺寸，皆會乘上此係數 α。
Tolerance(+)
：直徑變化正容許值，單位為 micron。
Tolerance(-)
：直徑變化負容許值，單位為 micron。
Roundness
：真圓度，為圓的最大半徑減最小半徑差值，單位為 micron。

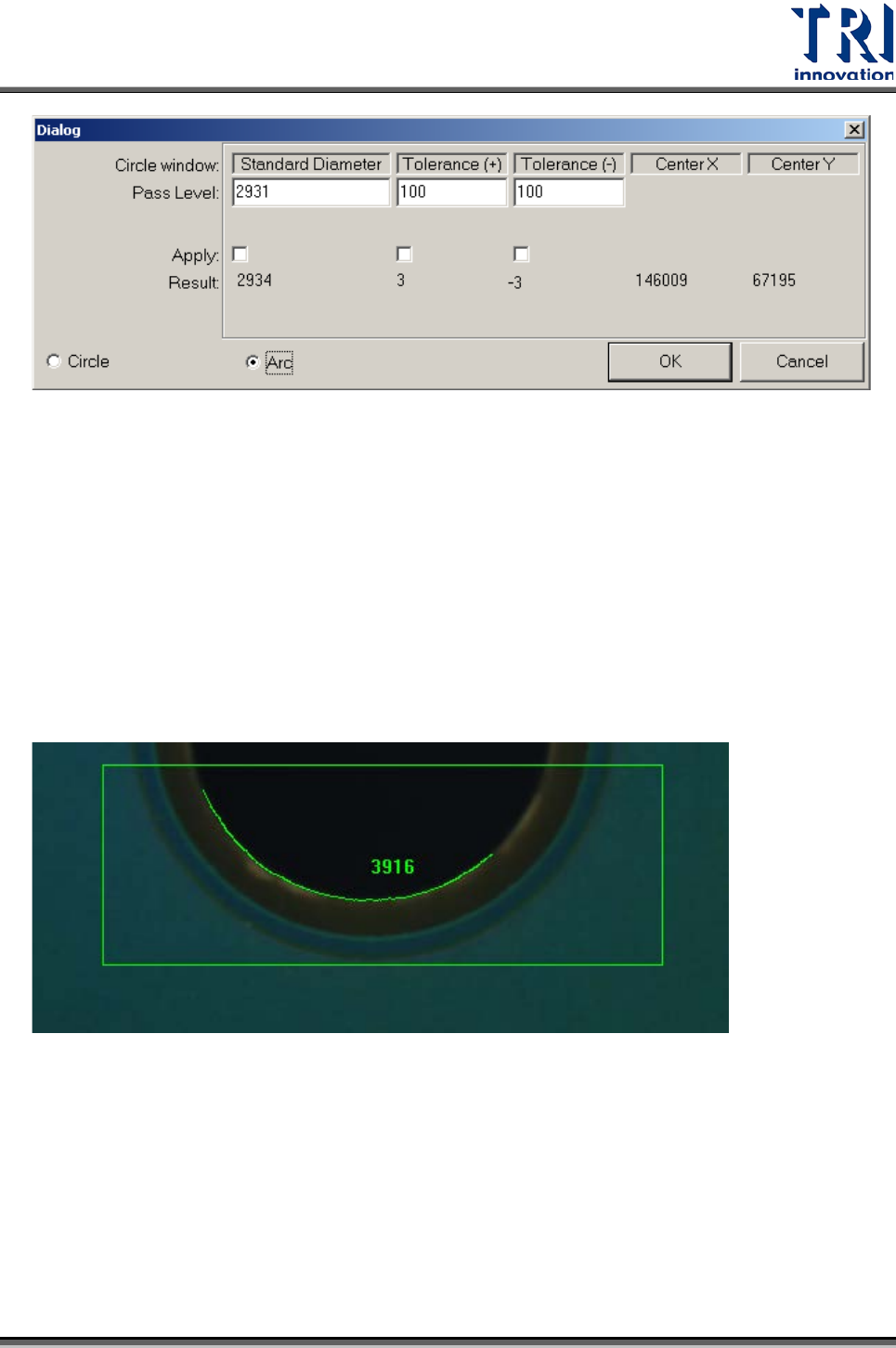

弧(Arc)的介面：
Test Research Inc.
446 TR7700 SII DL User Guide–Software
參數說明：
Standard Diameter
：直徑標準尺寸，單位為 micron。
Tolerance(+)
：直徑變化正容許值，單位為 micron。
Tolerance(-)
：直徑變化負容許值，單位為 micron。
Center X
：圓心 CAD X 座標，單位為 micron。
Center Y
：圓心 CAD Y 座標，單位為 micron。
4.10.2.18 Color Bar 框
用來檢測電阻上的色環代碼。
Test Research Inc.
TR7700 SII DL User Guide–Software 447
4.10.2.19 Barcode 框
用來解 2D 條碼。當檢測框無法解出條碼時，會報 Fail。
4.10.2.20 Pin Shift 框

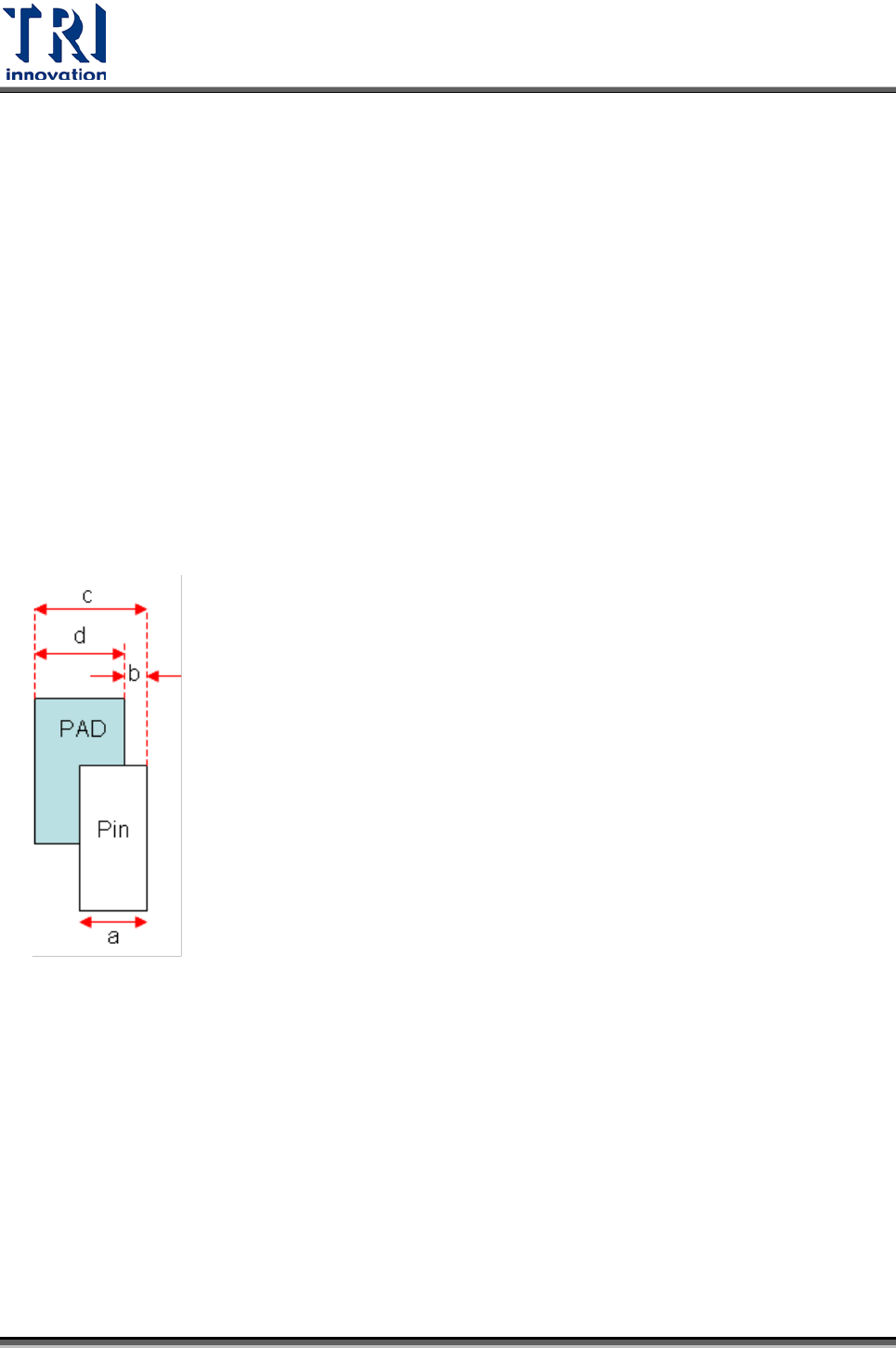

根據 Pad 的位置來來檢測 Pin 框的位移量。其計算原理如下：
計算 a、c 與 d 的值。
a(PinWidth)與 d(Pad Width)經由教導(train)獲得。
c 利用 Pin Shift Inspection Window 獲得。
Result:
b=c-d
Pin Shift=(b/a)*100%
[Train]模式下的檢測參數設定畫面：
