Test Research Inc. TR 7700 S II DL Us er Gui de – Software 453 使用 Lead Edge 時，建議值 50 ，代表所選取顏色寬度 >=50% 即符合。 ( 檢測到的寬度 / 檢測框寬 *100%) 使用 Component E dge 時，建議值 50 ，代表所選取顏色寬度 <=50% 即符 合。 ( 檢測到的寬度 /Search R ange 寬 * 1…
Test Research Inc.
452 TR7700 SII DL User Guide–Software

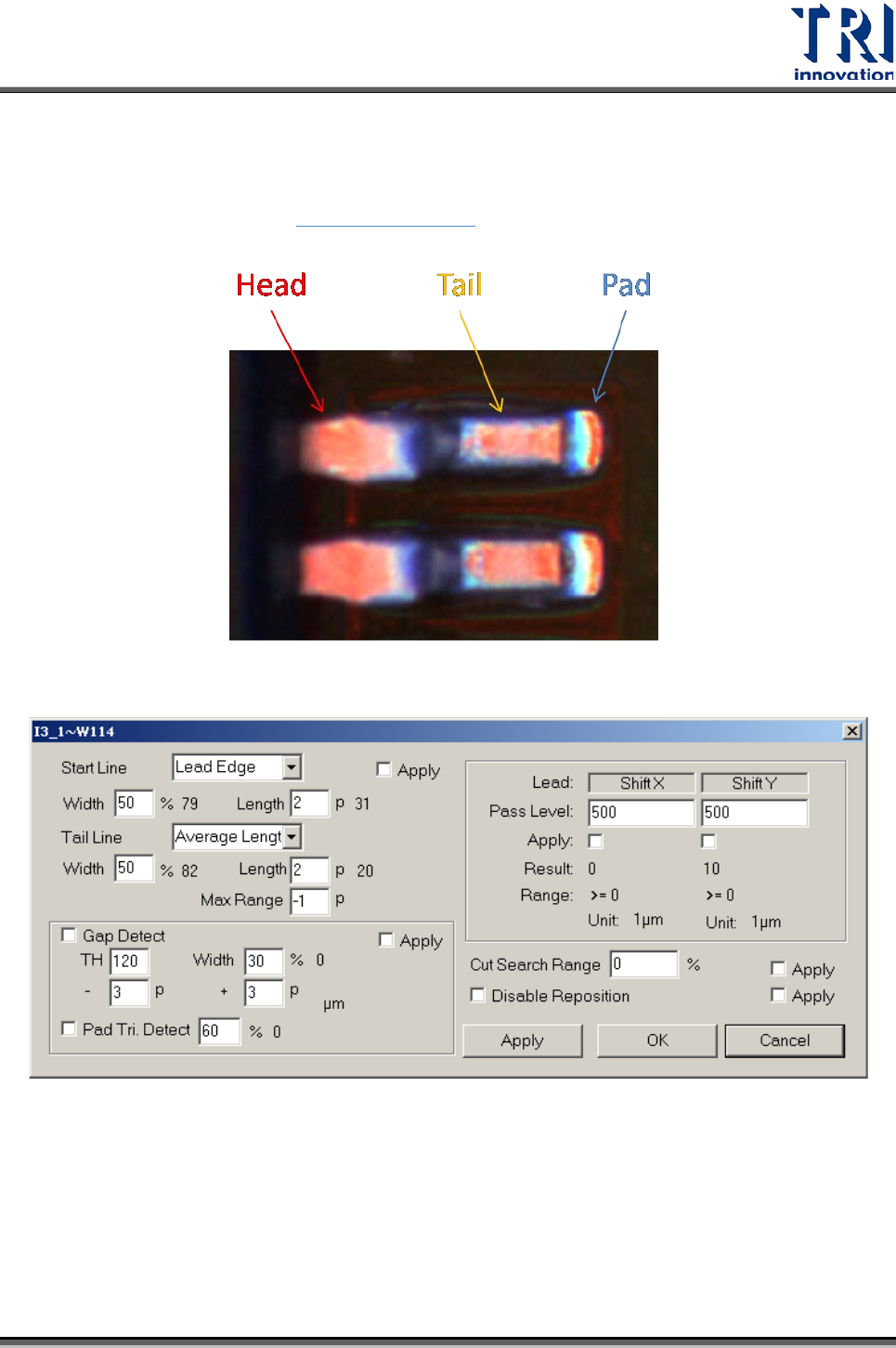

Lead 有三個部分會反光，以下稱為 Head、Tail 與 Pad。在 Top View 配合彩色結構
光，使用 Color Space 分別過濾色彩，進行特徵定位，與原 Lead 使用代料有所不同。
Color Space 的操作請參閱 5.6.11 權重設定區。
[Train]模式下的檢測參數設定畫面：
參數說明：
Start Line (起始線搜尋)

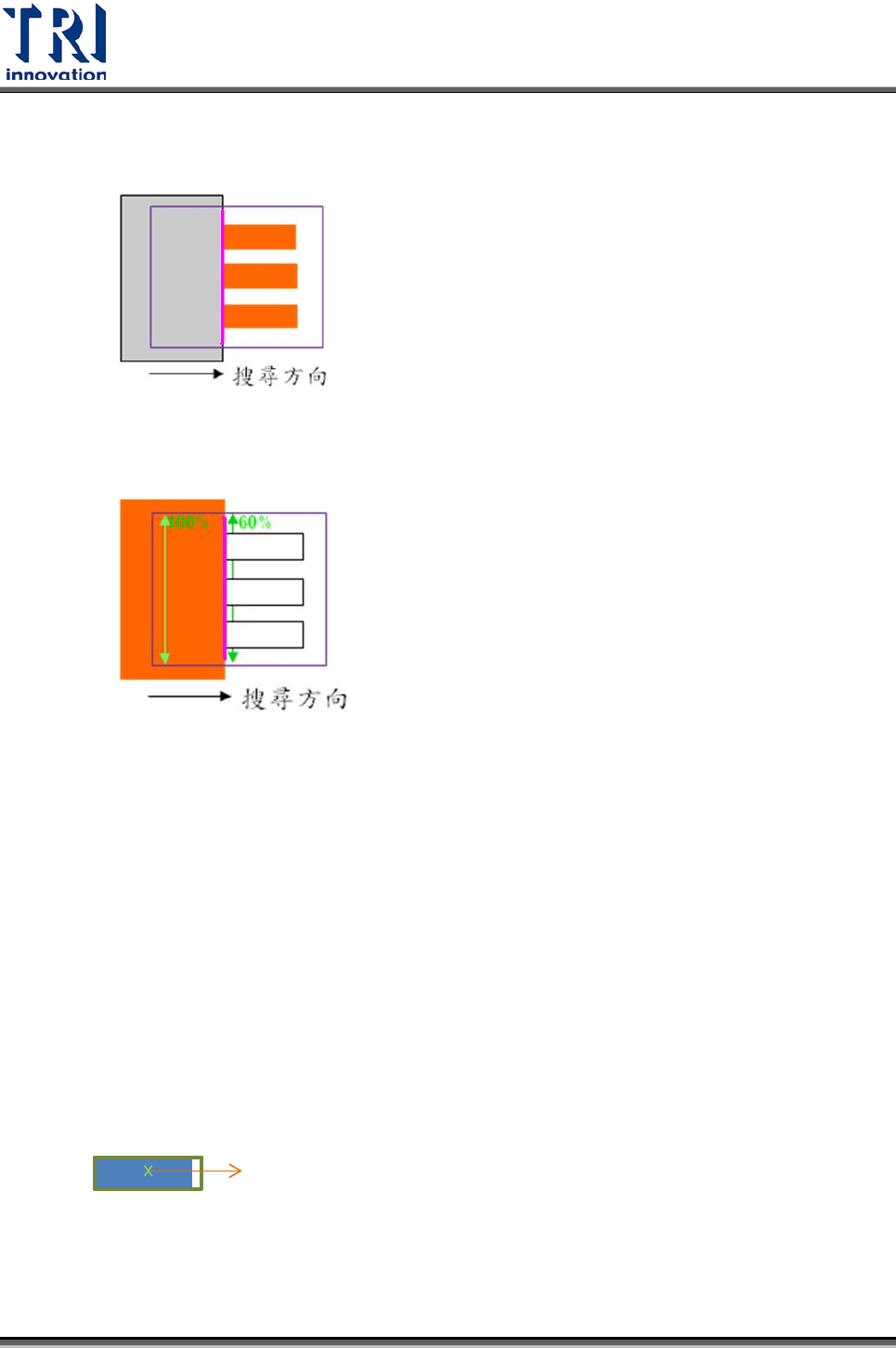

• Lead Edge：當元件本體較暗而導腳較亮時。(一般情況)
• Component Edge：當元件本體亮而導腳較暗時。
• Width(寬度比例，%)：設定當所選取顏色寬度高於或者小於時開始計算為導腳
起始位置。
Test Research Inc.
TR7700 SII DL User Guide–Software 453
使用 Lead Edge 時，建議值 50，代表所選取顏色寬度>=50%即符合。
(檢測到的寬度/檢測框寬*100%)
使用 Component Edge 時，建議值 50，代表所選取顏色寬度<=50%即符
合。
(檢測到的寬度/Search Range 寬*100%)
• Length：(連續長度，pixel) 建議值 2，即代表所選取色彩要連續 2pixel 以上才
符合。
Tail Line (尾端搜尋)：Tail Line 搜尋失敗時，則取 Box 寬度為結果。
• Average Length：整排投影搜尋 Tail。
• Fixed Length：Box 長度直接當結果。（通常用在 Tail 已經被包錫或反射效果比
較差的時候）。
• Individual Length：個別腳搜尋。適用於 Tail 段差明顯，且需要高度精準的狀
況。
• Max Range：
當此值為-1(預設)，則使用預設範圍搜尋 Tail：
起點 => Start Line 結果 ＋ Box Size/2
終點 => search range
(藍色為 Lead，綠色為 Lead 框，橘色為搜尋方向)
Test Research Inc.
454 TR7700 SII DL User Guide–Software

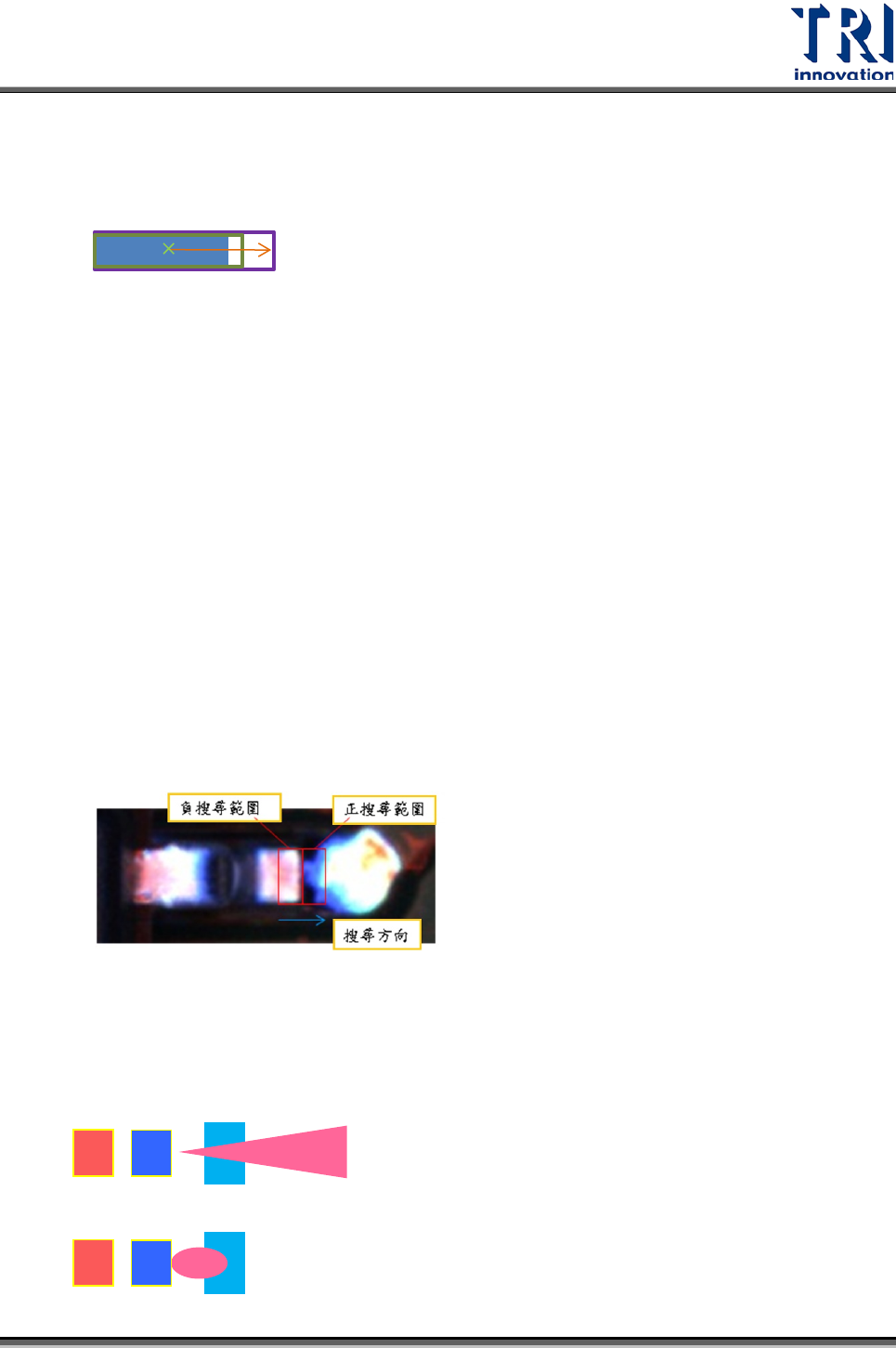

特殊狀況可使用此值限縮 Tail 最大位置範圍:
起點 => Start Line 結果 ＋ Box Size/2
終點 => Start Line 結果 ＋ ”Max Range”
(紫色為 Max Range)
段差不穩或 PAD 如果太短而易找錯，可以用此方式補救。
• Width：同 Start Line 的 Width 定義。
• Length：同 Start Line 的 Length 定義。
Gap Detect：
適用於爬錫區域只存在極小 Gap 差異的狀況，計算 Tail 附近微小爬錫 Gap，範
圍內有 1 條 pixel 符合下列條件即 Pass。
• 灰階二值化(TH) ：建議 120。影像轉灰階後二值化。
• Width(寬度比例，%) ：建議 30，<=30 為 Pass。
(檢測到寬度/檢測框寬*100%)
• 正、負搜尋範圍(Pixel)：建議值為 3。代表可依據所判定的 Tail 端末端延展距
離來搜尋。
Pad Triangle Detect：
計算 Pad 最窄/最寬比例。
正常爬錫的 Pad 會呈現三角形。
空焊的則會呈現長條形。
