Test Research Inc.
454 TR7700 SII DL User GuideSoftware
特殊狀況可使用此值限縮 Tail 最大位置範圍:
起點 => Start Line 結果 Box Size/2
終點 => Start Line 結果 ”Max Range”
(紫色為 Max Range)
段差不穩或 PAD 如果太短而易找錯,可以用此方式補救。
Width:同 Start Line Width 定義。
Length:同 Start Line Length 定義。
Gap Detect
適用於爬錫區域只存在極小 Gap 差異的狀況,計算 Tail 附近微小爬錫 Gap,範
圍內有 1 pixel 符合下列條件即 Pass
灰階二值化(TH) :建議 120。影像轉灰階後二值化。
Width(寬度比例,%) :建議 30<=30 Pass
(檢測到寬度/檢測框寬*100%)
正、負搜尋範圍(Pixel):建議值為 3。代表可依據所判定的 Tail 端末端延展距
離來搜尋。

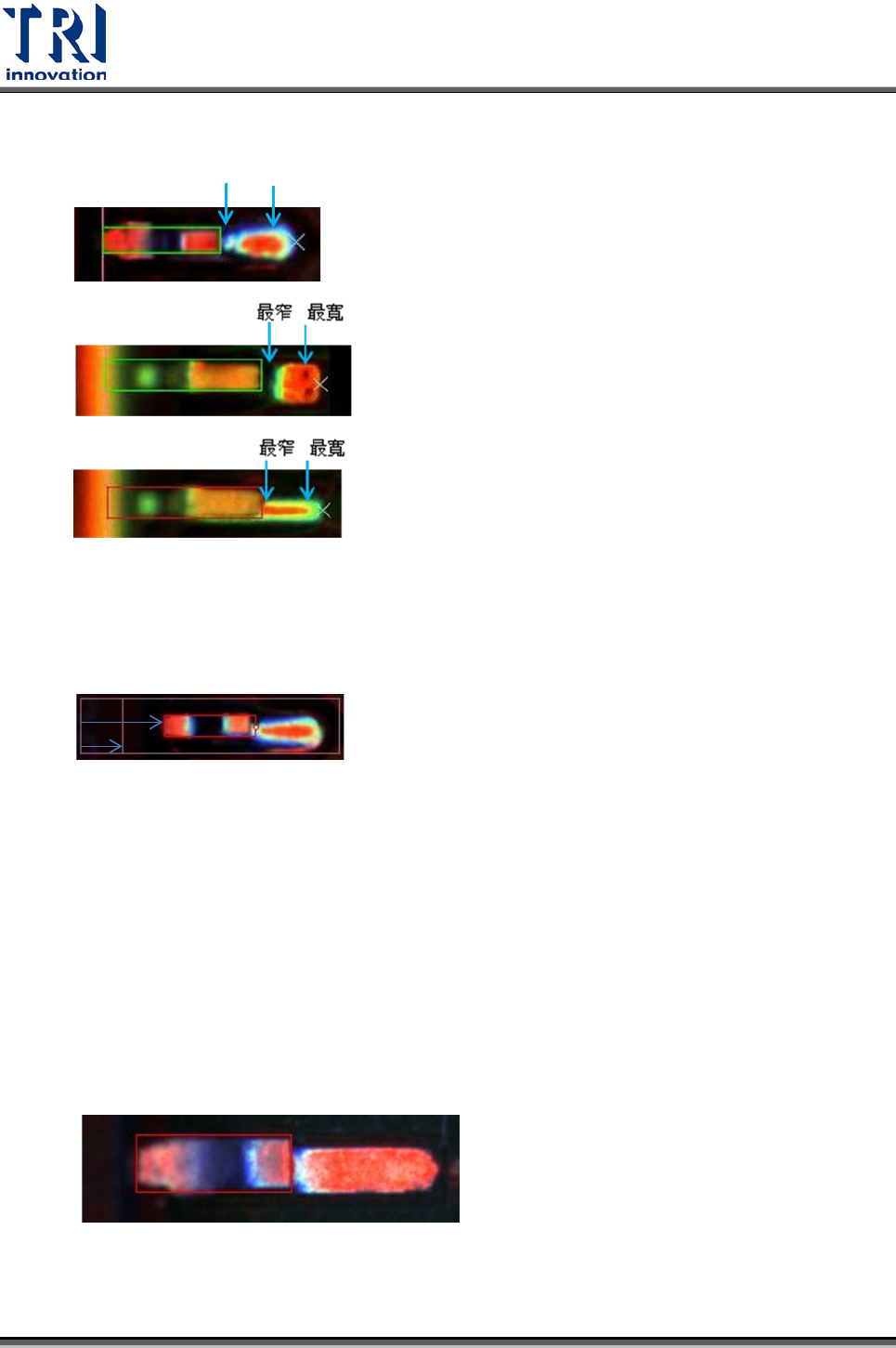

Pad Triangle Detect
計算 Pad 最窄/最寬比例。
正常爬錫的 Pad 會呈現三角形。
空焊的則會呈現長條形。
Test Research Inc.
TR7700 SII DL User GuideSoftware 455
Width(寬度比例,%):建議 70<=70 Pass。結果顯示-1 代表未搜尋到 Pad
30%
10%
90%
Cut Search Range(切小搜尋範圍,%)
搜尋範圍起點至檢測框的距離當作 100%。目的是避免原件上文字等雜訊的干擾。
Disable Reposition
NewLead 搜尋 Pad 後會自動做 Reposition 動作,因此 Pad 影像不佳難以偵測
正確位置時,可關閉 Reposition。關閉後仍會搜尋 Pad Internal Link,但不做
Reposition Shift 補償。
使用說明:
Train 模式下:
1. 新增一個檢測框移動到元件導腳上。
2. 設定檢測框的方向。

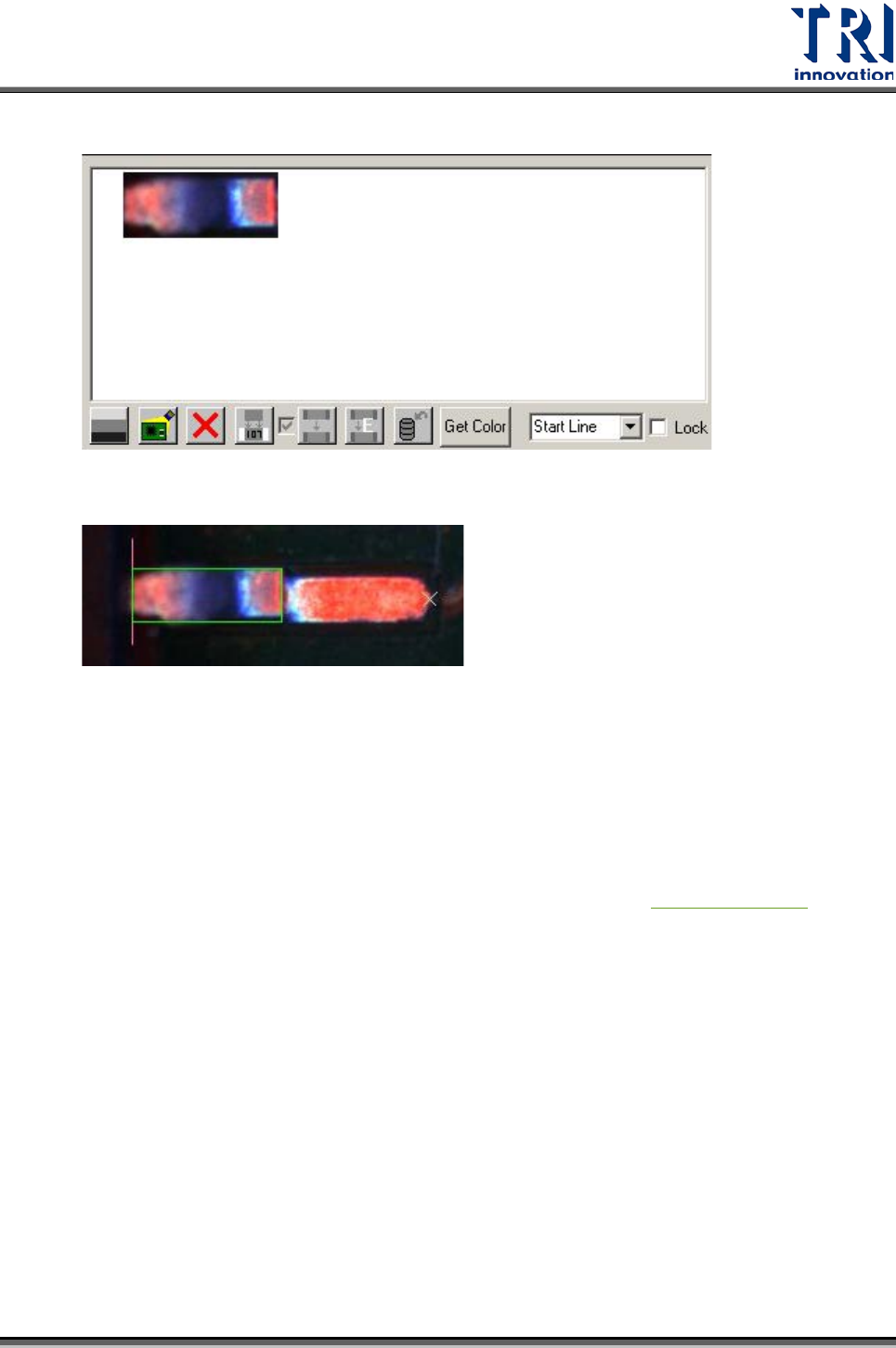

3. 開啟代料影像視窗,點選代料影像,並分別擷取 Start LineTail Pad 的色彩。
最窄
最寬
100%
50%
Test Research Inc.
456 TR7700 SII DL User GuideSoftware
(每設定完一個地方的顏色後需按下 Get Color。)
4. 按下檢測並觀察是否檢測結果正確。當檢測正常時,會產生如下圖的情形。粉紅
色線條會畫出 Head 的最前端,並且在 Pad 末端會有叉叉符號標示。
5. 如果無法正確顯示時,調整設定視窗內的參數,以達到最佳的檢測效果。
4.10.2.24 Chip
根據 Chip 元件本體的顏色與色彩空間(Color Space)的方式來檢測 Chip 元件的位置。
主要是用來取代 Missing 框的功能。Color Space 的操作請參閱 5.5.10 色彩空間
[Train]模式下的檢測參數設定畫面:
參數說明:
演算法(Algorithm) :目前有 HeadBodySquare Rnet 四種。
Head:利用 Chip 兩電極端的色彩來判定 Chip 元件位置,適用於一般情況。擷
取色彩時需選出兩端極的色彩,並注意盡量不要讓爬席端的雜訊與電極端色彩
相連。
