Test Research Inc. TR 7700 S II DL Us er Gui de – Software 459 2. 使用 Color Spac e 擷取出想要的電極端色彩區域。 3. 使用 Get Color 將 Color Space 內的色彩參數套用到比對條檢視窗內。 4. 設定 Chip window 框的參數設定即完成。
Test Research Inc.
458 TR7700 SII DL User Guide–Software
位置偏移值 (Shift X/Shift Y，預設 500 μm)：設定 Chip 中心點與檢測框中心點
的距離容許值。
旋轉角度 (Rotation，預設預設 8)：設定 Chip 旋轉角度的容許值。
尺寸比例(Size X/Size Y(%)，預設為 20%)：設定標準尺寸與檢測框大小差異百分
比的容許值。
標準尺寸(Standard Size)：設定 Chip 元件的標準尺寸。
Set Standard by result：將檢測框大小設定為標準值。
使用說明：
在 Library 下：
1. 新增一個檢測框移動到 Chip 元件上。
2. 使用 Color Space 擷取出想要的電極端色彩區域。
3. 使用 Get Color 將 Color Space 內的色彩參數套用到屬性視窗內。
4. 設定 Chip window 框的參數設定即完成。
在 Train 模式下：
1. 將萬用框移動到 FOV 影像中 Chip 元件上。
Test Research Inc.
TR7700 SII DL User Guide–Software 459

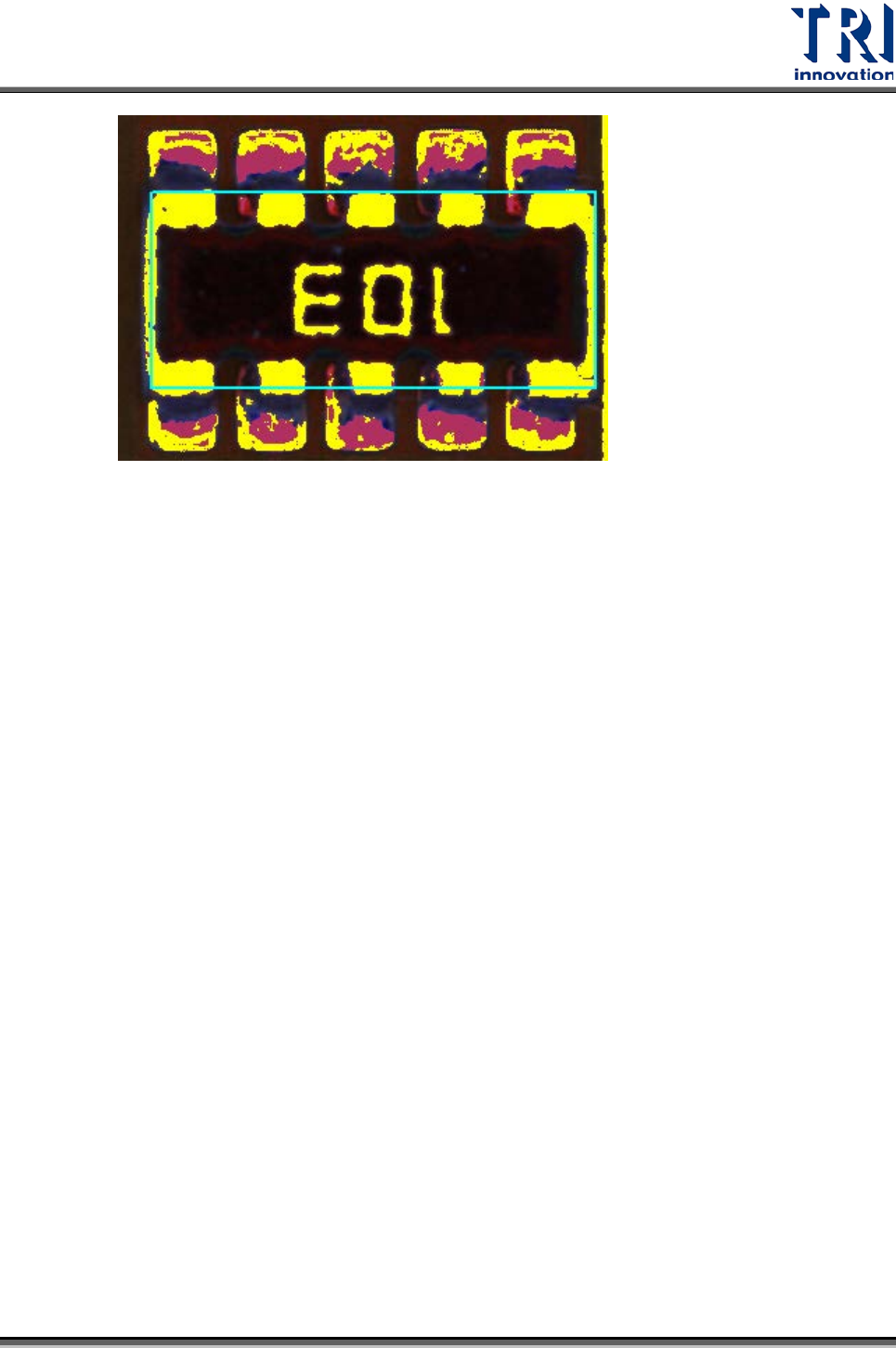

2. 使用 Color Space 擷取出想要的電極端色彩區域。
3. 使用 Get Color 將 Color Space 內的色彩參數套用到比對條檢視窗內。
4. 設定 Chip window 框的參數設定即完成。
Test Research Inc.
460 TR7700 SII DL User Guide–Software
4.10.2.25 Pad 框
根據 Pad 的顏色與色彩空間(Color Space)的方式來檢測 Chip 元件的位置，主要是用
來定位其他有影像的檢測框例如[Missing]、[Lead]和[Chip]框(使用連結功能)。Color
Space 的操作請參閱 5.5.10 色彩空間。
[Train]模式下的檢測參數設定畫面：
參數說明：
位置偏移值 (Shift X/Shift Y，預設 500 µm)：設定 Chip 中心點與檢測框中心點的
距離容許值。
旋轉角度 (Rotation，預設預設 8)：設定 Chip 旋轉角度的容許值。
尺寸比例(Size X/Size Y(%)，預設為 20%)：設定標準尺寸與檢測框大小差異百分
比的容許值。
標準尺寸(Standard Size)：設定 Chip 元件的標準尺寸。
Set Standard by result：將檢測框大小設定為標準值。
使用說明：
在 Library 下：
1. 新增一個檢測框移動到 Chip 元件上。
2. 使用 Color Space 擷取出想要的焊盤色彩區域。
3. 使用 Get Color 將 Color Space 內的色彩參數套用到屬性視窗內。
4. 設定 Pad window 框的參數設定即完成。
在 Train 模式下：
1. 將萬用框移動到 FOV 影像中 Chip 元件上。
