Test Research Inc.

464 TR7700 SII DL User Guide–Software

4.10.3.2 RGB Weighting 相關設定之界面說明

RGB Weighting 的設定上，以百分比權重當做設定值，依照所需要的影像顏色來設定

加強權重或壓抑掉某顏色，以產生強烈對比之待測影像。

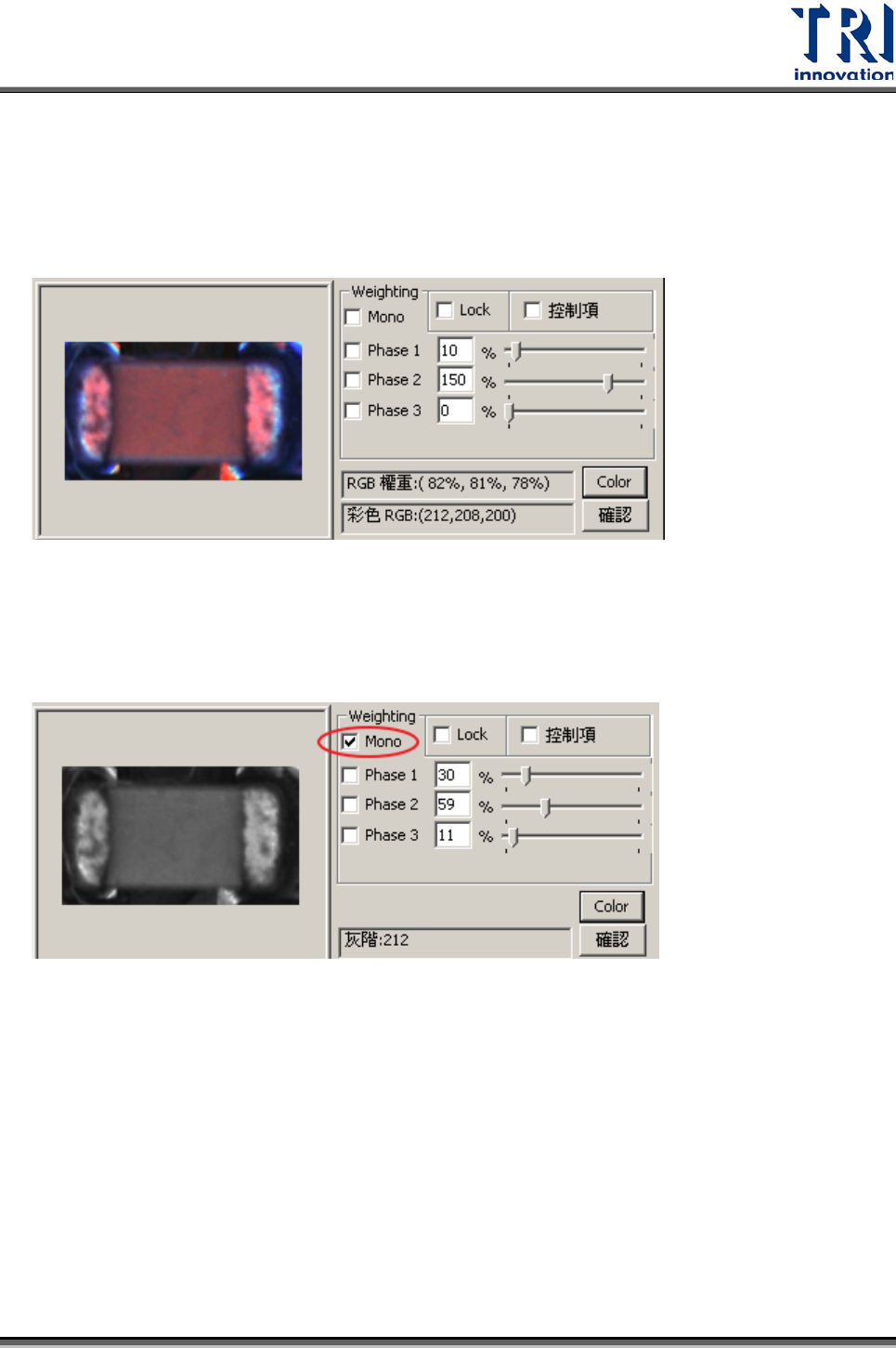

1. 選定的影像，勾選[黑白(Mono)]時在此區域會顯示黑白影像，不勾選時會顯示彩

色影像。在本影像上按一下可以將影像放大檢視。

Test Research Inc.

TR7700 SII DL User Guide–Software 465

2. 在彩色影像時顯示顯示游標所指位置的 RGB 值，在黑白影像時顯示游標所指位

置的灰階值。

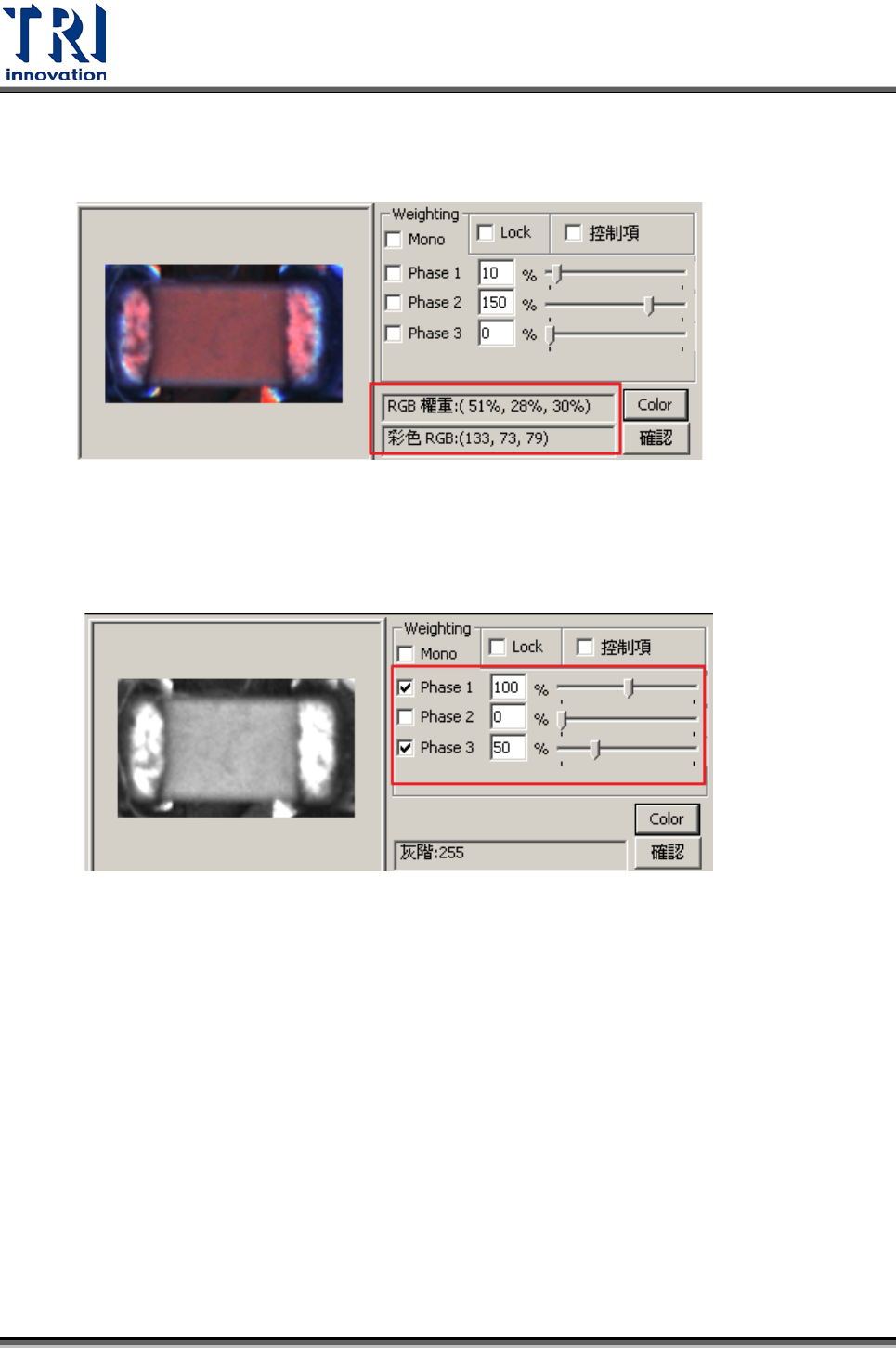

3. 設定 RGB Weighting 百分比權重，可直接輸入數值或以滑鼠在捲軸上左右滑動調

整大小。在此，Phase 1 代表紅光(R)，Phase 2 代表綠光(G)，而 Phase 3 代表

藍光(B)。

4. 勾選[Lock]表示保留本次權重的設定，作為下一次開啟本視窗的顯示預設值。當

權重調整完後，須按下[確定]鈕，才可以將此組權重設到選定的影像。

4.10.3.3 RGB Weighting 範例說明

舉例「缺件」範例來說明 RGB Weighting 權重設定的重要性。如圖，由紅色框框選的

兩個元件位置，一邊為缺件(Missing)，另一邊為元件本身顏色與底板顏色相近的 Chip

類元件。如下，左圖為 AOI 擷取的彩色影像，右圖為一般黑白攝影機擷取的灰階影像。

Test Research Inc.

466 TR7700 SII DL User Guide–Software

如下圖所示，缺件在灰階影像的灰階值為 48，而 Chip 元件在灰階影像的灰階值為 60，

由於底板顏色與元件顏色在一般黑白攝影機擷取的灰階影像裡，若底板與元件的灰階

值會趨於相似，確實會造成檢測上的誤判，最常見的是把缺件誤判成有元件，元件本

體的灰階值亦攔不下來。以一般黑白攝影機擷取的灰階影像，黃色框為 Graylevel 值

取得的位置。

下圖以 3 CCD True Color 攝影機擷取的影像，由黃色區域表現出來的 RGB 比例：缺

件為 RGB(

15%

,17%,28%)，Chip 元件為 RGB(

30%

,22%,31%)。
