Test Research Inc.

474 TR7700 SII DL User Guide–Software

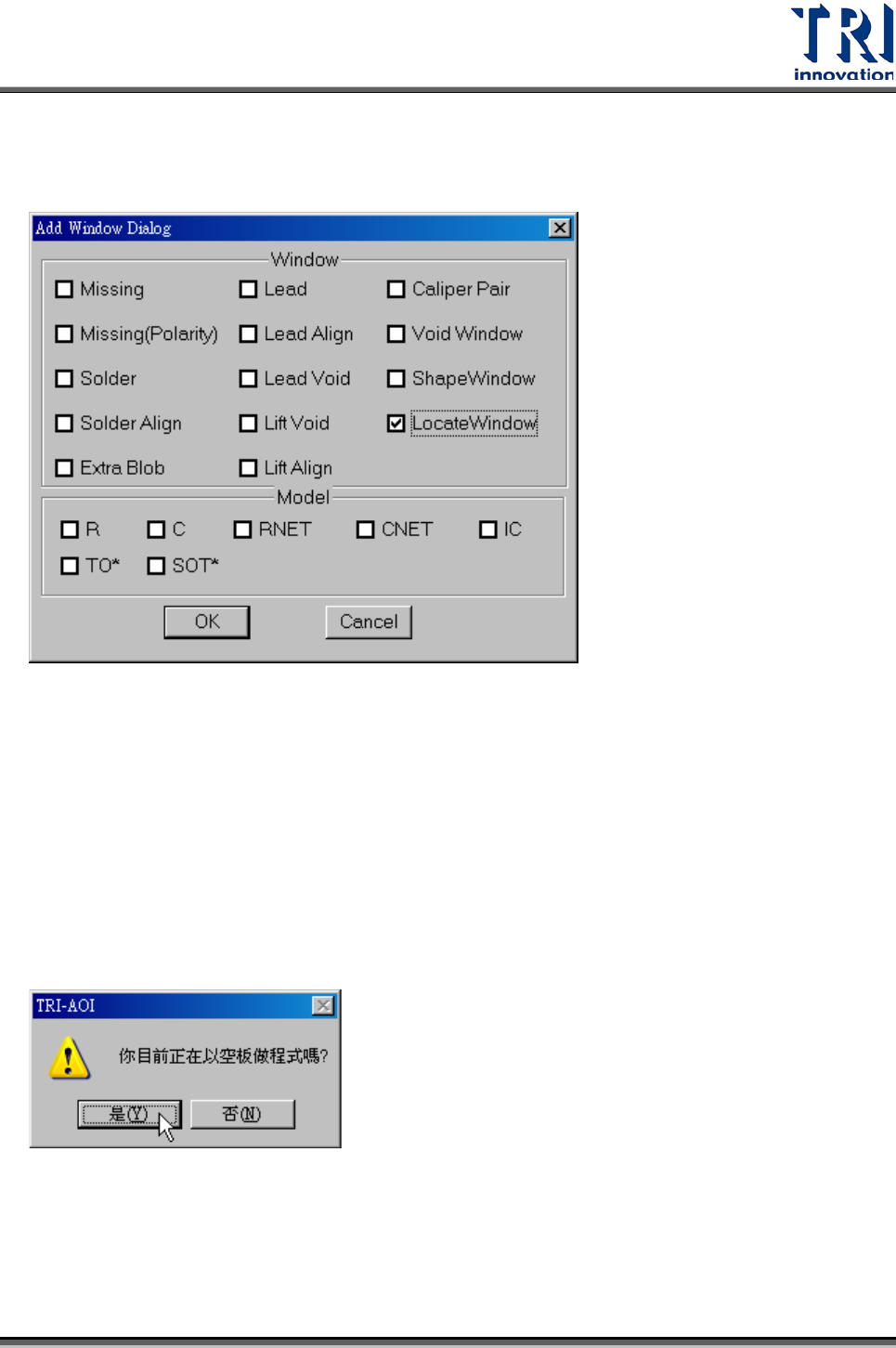

Step 1. 載入一個已存在的 Library，利用[Add All]功能加入[Locate Window]框。

[Locate window]檢測原理與[Lead window]相同。

Step 2. 點選[Locate Window]時如果所設定的燈光為 Angle Light，系統會自動打反

向燈以使 Pad 看得更清楚，例如：[Locate Window]的燈光為 LeftlightA 則系

統會自動使用 RightlightA。

Step 3. 替[Locate Window]加上 Pad 的影像，以做為定位用。

Step 4. merge 時系統會詢問目前製作程式是否以空板來製作，選[是]即可

Step 5. 擷取 FOV 影像：如果 FOV 設定的燈光為 angle lighting，系統會自動打反向

燈以使 PAD 看得更清楚。例如：[Locate Window]的燈光為[LeftlightA]，則

Test Research Inc.

TR7700 SII DL User Guide–Software 475

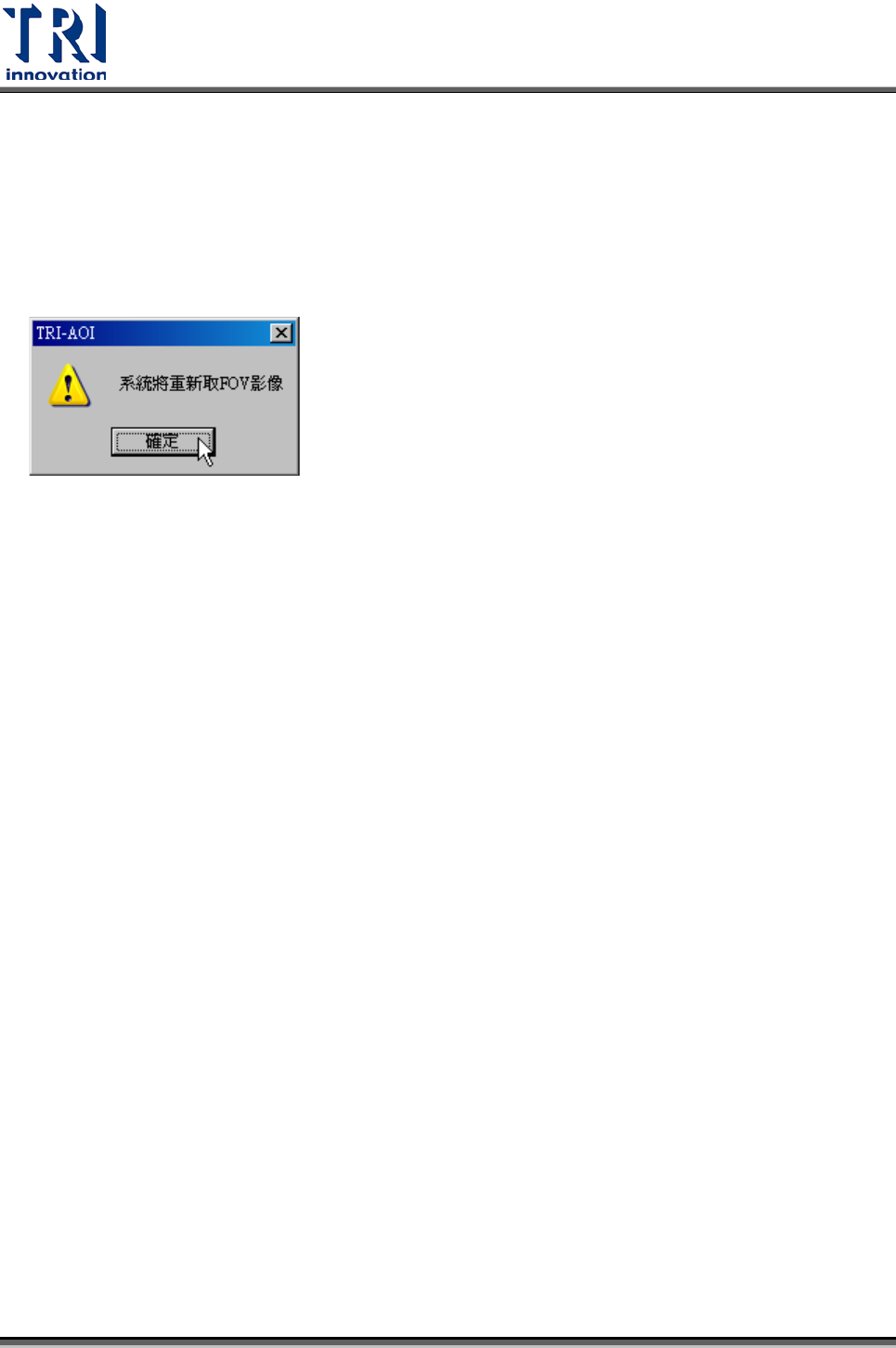

系統會打[RightlightA]來進行 FOV 取像。

Step 6. 再次定位(Relocate)：系統會以[Locate Window]的影像來定位相同元件的檢

測框。

Step 7. 再次擷取 FOV 影像：系統會以原本的燈光再擷取一次 FOV 影像。

Step 8. 開啟[Train]步驟，對 FOV 影像增加[Warp]框。

Step 9. 等到取得實板後，再依正常步驟繼續編輯程式。

Test Research Inc.

476 TR7700 SII DL User Guide–Software

教導(TRAIN)視窗功能介紹

5.1

主畫面

ATPG 步驟完成後，將 ATPG 視窗關閉，出現視窗畫面如下。畫面左上角會顯示目前

機種的大圖，將滑鼠移至大圖上方，可以標記出滑鼠所在位置上元件的資訊，若在此

大圖區按一下滑鼠左鍵，系統會以綠色十字記號標出對位標記(Fiducial Mark)的位置。

在此視窗上按滑鼠右鍵，可指定大圖上標示此特定元件。再按一次滑鼠左鍵則可以恢

復原本功能。
