Test Research Inc.
502 TR7700 SII DL User Guide–Software

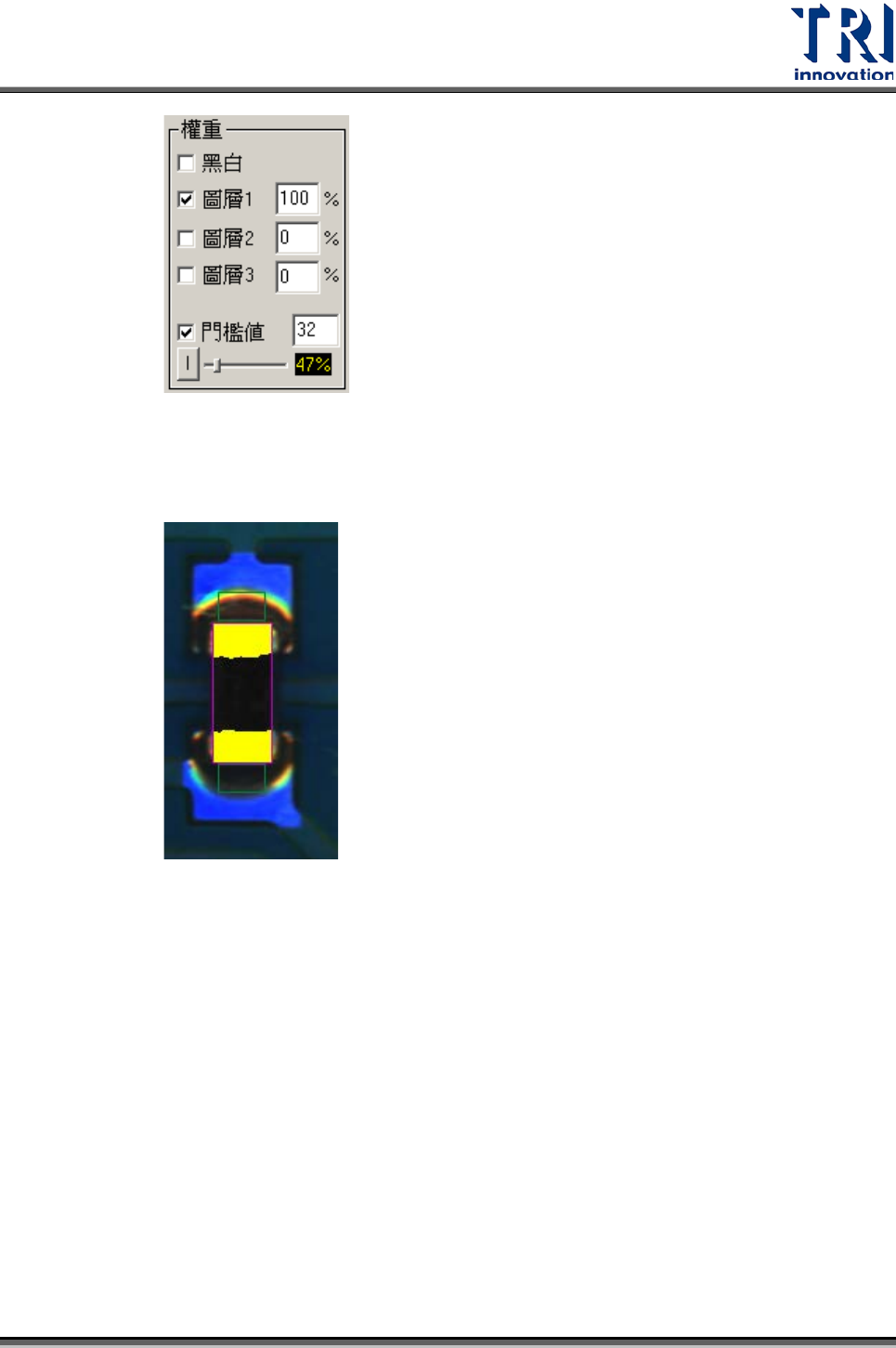

iii. 調整 Threshold 至適合值(意指黃色區域須包含 Chip 電極兩端，如下
圖所示)，將 Chip 電極端與本體其他部分區分。二值化切出的 Chip 電
極端越明顯越好，中間區域若有些微文字殘留不須在意。
iv. 如果需要使用反白二質化，可以勾選 Inverse。
v. 當權重設定完成，在 Chip Reposition 視窗按下[Get Parameters]按鈕。
vi. 按下 Apply 按鈕完成設定。
(2) 色彩空間法(Color Space)：

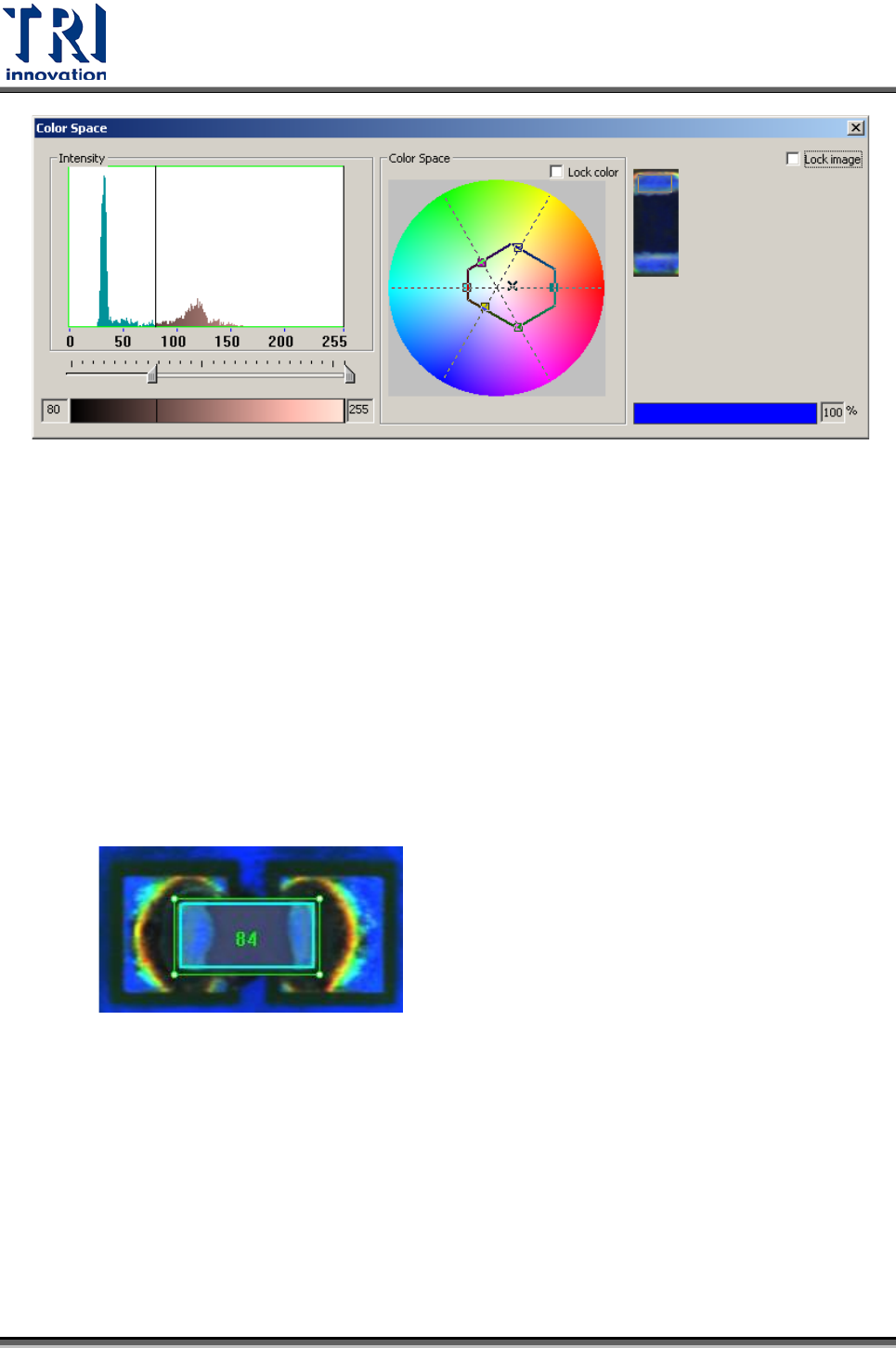

i. 使用滑鼠右鍵在擷圖 Chip 縮圖上的電極區拖曳出要選取的顏色範圍，程
式即自動做分析，並顯示出電極區的亮度與色彩空間區域。
Test Research Inc.
TR7700 SII DL User Guide–Software 503
ii. 得到初值後，需再進一步做微調，來切出正確的電極端。
iii. 為了讓所選取的色彩空間更具彈性，以因應其他相同元件電極端可能的
顏色變化，建議再將亮度與色彩空間範圍放大，此時可用滑鼠滾輪來放
大/縮小亮度與色彩空間交集區域。詳細的設定請參閱 Color Space。
iv. 若沒有要將較亮的白線或其他雜訊濾除的需求，建議將亮度的上限值調
至 255，以免電極端中較亮的區域反而被濾除。
v. 調整完成後，在 Chip Reposition 視窗按下[Get Parameters]按鈕。
vi. 按下 Apply 按鈕完成設定。
5. Chip Reposition 測試結果：

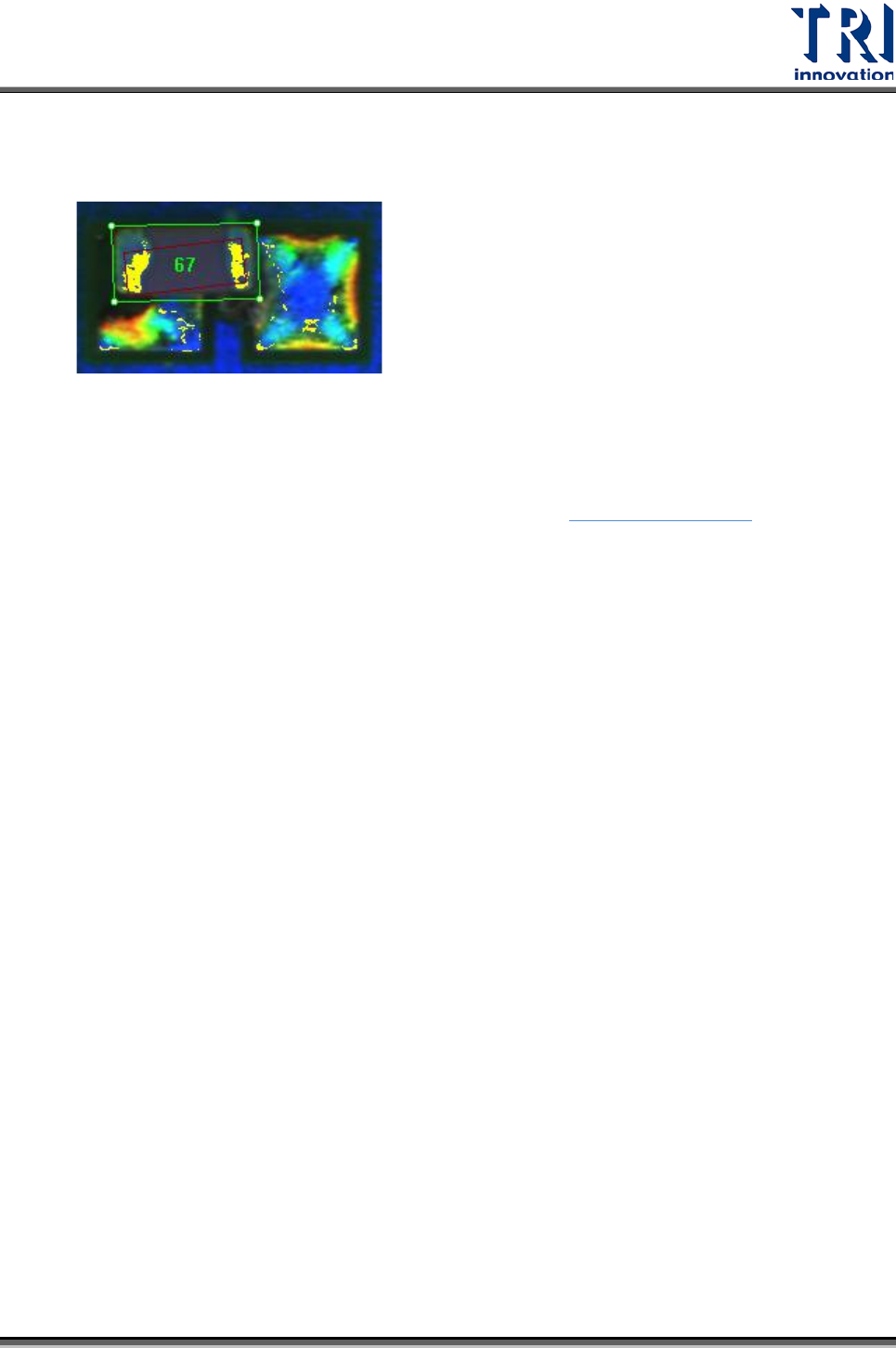

(1) 成功：依 Chip reposition 結果修正 shift 值，外框呈現淺藍色。
