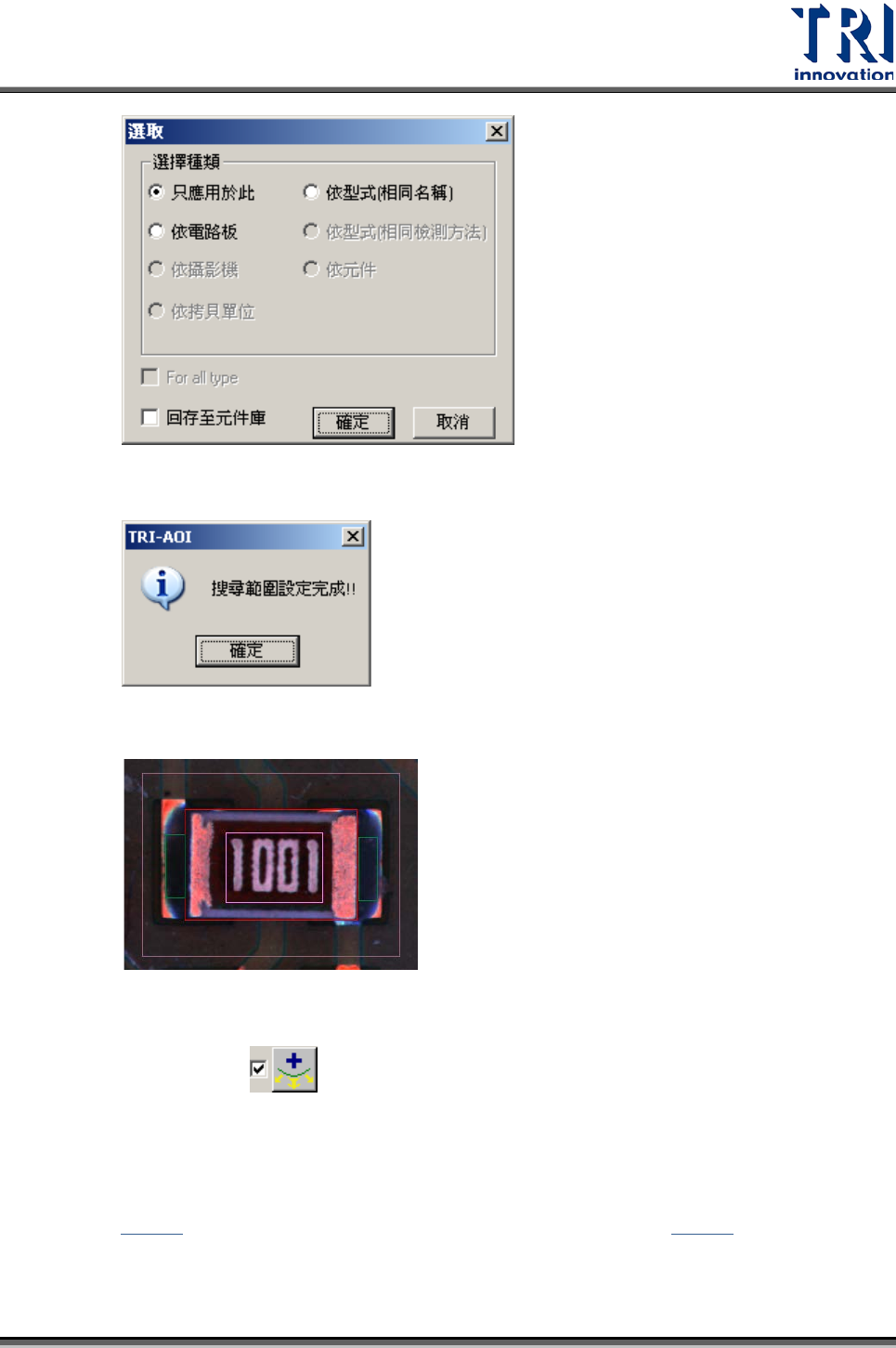

Test Research Inc. 510 TR 7700 S II DL Us er Gui de – Software Step 4. 設定成功的話，會出現以下視窗。按下 [ 確定 ] 。 Step 5. 此時系統會將搜尋範圍與檢測框位置對稱安排。 6. 設板彎 / 刪除板彎 對於目前的 FOV 設定 [ Warp] 框。將萬用框移至欲設定 [War p] 的位置，並將大小調整至 適當大小後，按下 [ 設板彎 ] 按鈕，即設定完成…
Test Research Inc.
TR7700 SII DL User Guide–Software 509

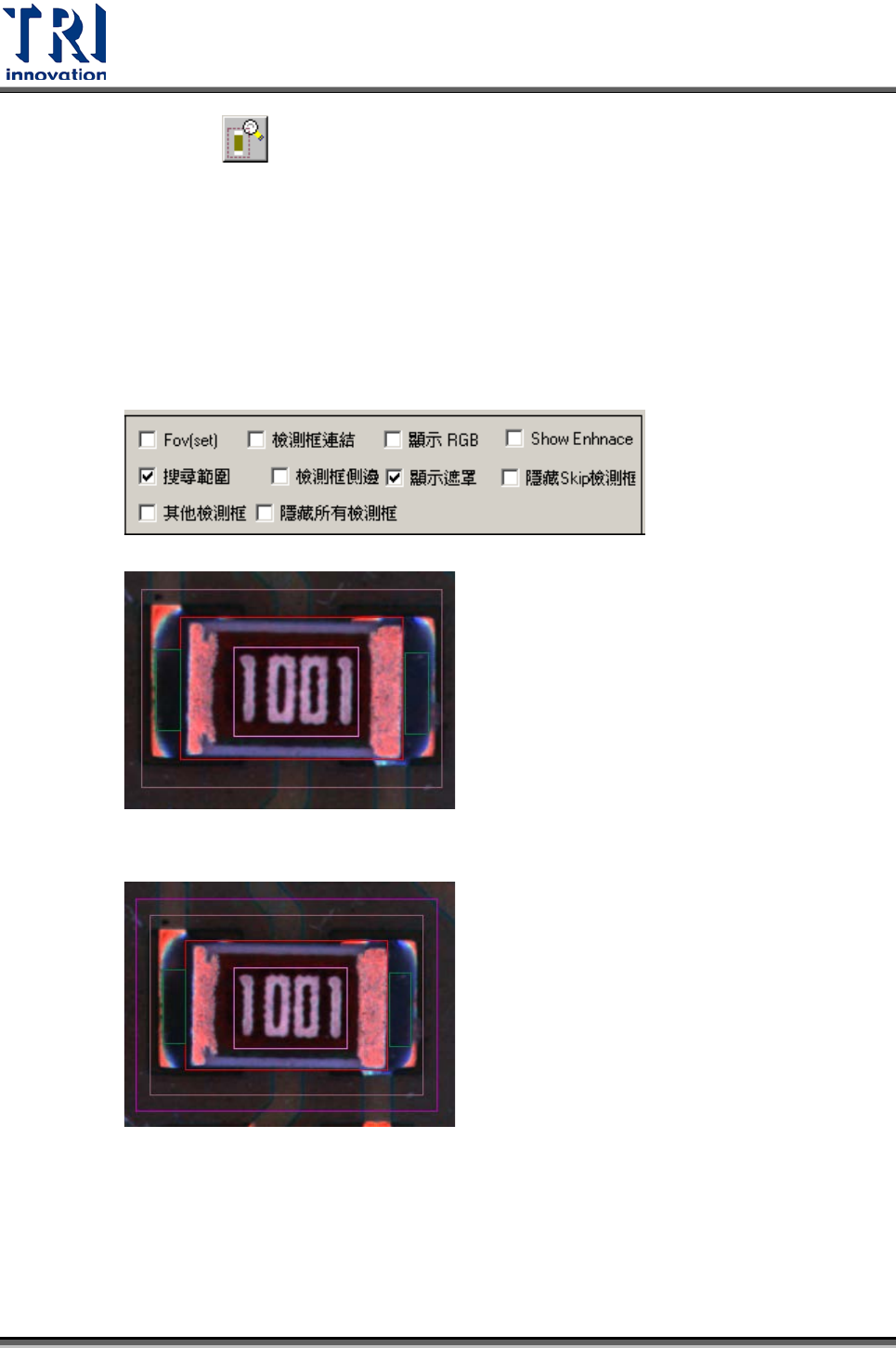

5. 設定檢測範圍
改變影像比對類型檢測框(Missing/MissingPolarity/Lead/Align/Warp)的搜尋範圍。系
統會給予檢測框一預設的搜尋範圍，並在此檢測範圍內搜尋是否有與標準影像相似性
高的影像，而使用者可以在此變更搜尋範圍。
設定步驟
Step 1. 可在畫面中勾選[搜尋範圍]，可檢視所點選檢測框的搜尋範圍。
Step 2. 將萬用框調整至欲設定的搜尋範圍大小後，按下本按鈕。
Step 3. 選擇設定要套用的條件。
Test Research Inc.
TR7700 SII DL User Guide–Software 511

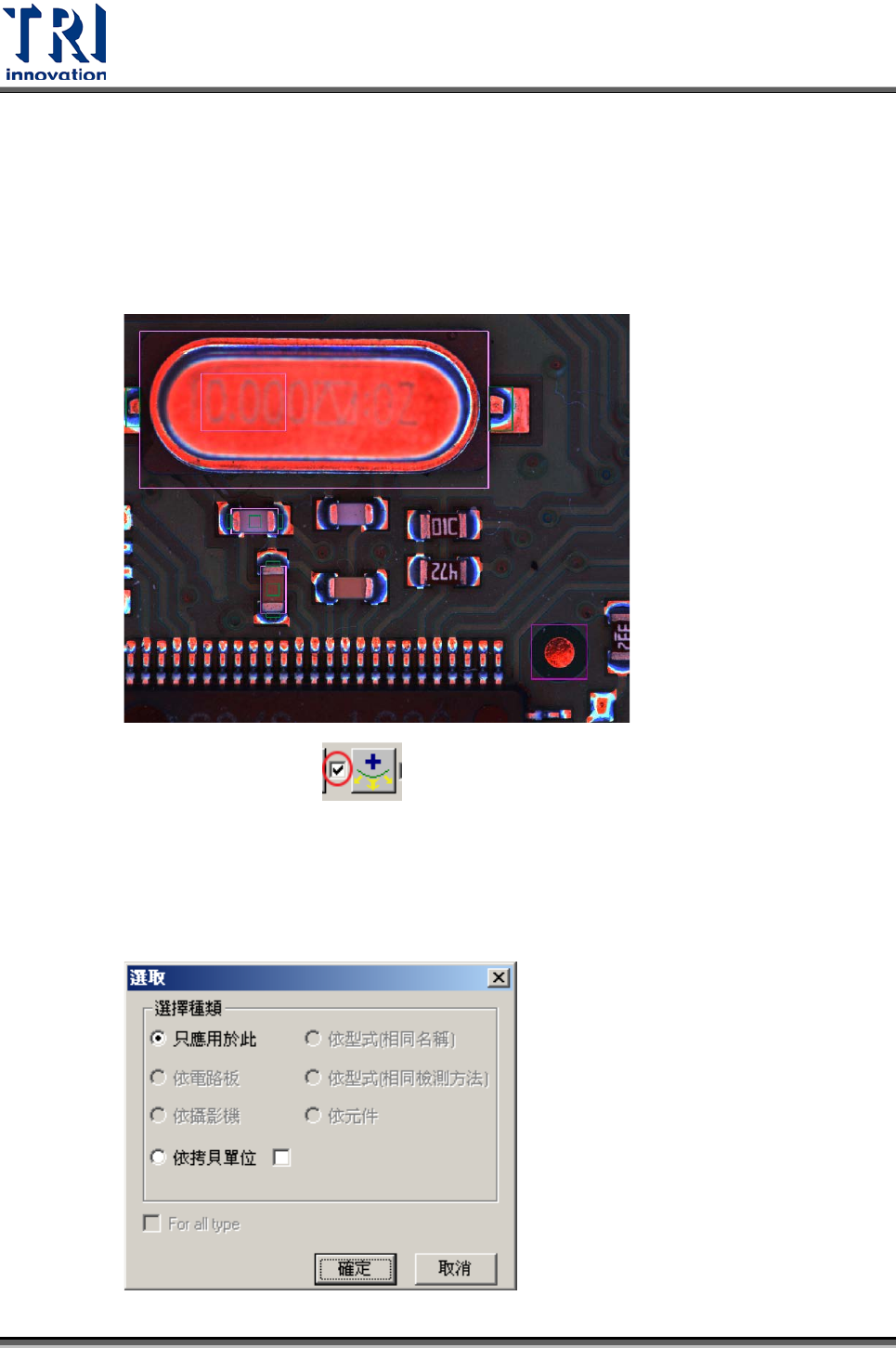

當此 FOV 已經設定[Warp]後，[設板彎]按鈕上的文字會變成[刪除板彎]。按下[刪除板
彎]可以將以設定的[Warp]框刪除。
設定步驟
Step1. 將萬用框移到欲設定板彎框的位置上。
Step2. 勾選按鈕前方的空格 ，接著按下本按鈕。
Step3. 選擇套用的方式。[依拷貝單位]選項點選表示將此設定套用到其他片多連板的
相對位置上。若在後方方塊打勾的話，表示在其他片電路板 FOV 內的檢測框
會根據原本 FOV 與其他 FOV 中[Warp]框的偏移作相對距離的移動。
