5.5.10
色彩空間(COLOR SPACE)
在 Library 的屬性視窗或在教導模式下的待料影像檢視區內，點選[New Color
Window]、[New Lead] 、[Chip Window] 或[Pad Window]框內的待料影像，會自
動出現色彩空間視窗。此視窗可以讓使用者運用色彩空間圖快速的完成色彩影像
切割。主要可以分為三區: 亮度分布圖、色彩空間圖與影像擷取圖。以下將各別說
明其功能：
1.
亮度分布圖
：
此區顯示出影像擷取圖的亮度分布，縱軸是像素總數，橫軸是亮度(範圍
0~255)。使用者可以調整控制軸(用滑鼠移動兩端的控制鍵或者使用滑鼠滾輪來
放大、縮小所要擷取的區域)，如下圖紅圈所標示。調整過後，下方的藍色直條
圖的兩端會顯示出所設定出來的亮度範圍，如下圖紅方塊所標示。
Test Research Inc.
TR7700 SII DL User Guide–Software 533
2.
色彩空間圖
：
由 RGB 三個軸所組成的球面色彩分布圖。每個軸由兩個方框控制點來代表其
上下限(每個軸上的兩個方塊僅能在所在的軸上移動)，而所圍出來的交集區域
即為選取顏色範圍，預設為全選。另外，X 符號是交集區域中心點，為區域代
表色。使用者可以拖曳中心點來移動交集區域、雙點擊中心點全選色彩空間或
用滑鼠滾輪來放大/縮小交集區域。勾選 Lock color 可以固定目前所選取的顏色
區塊。
3.

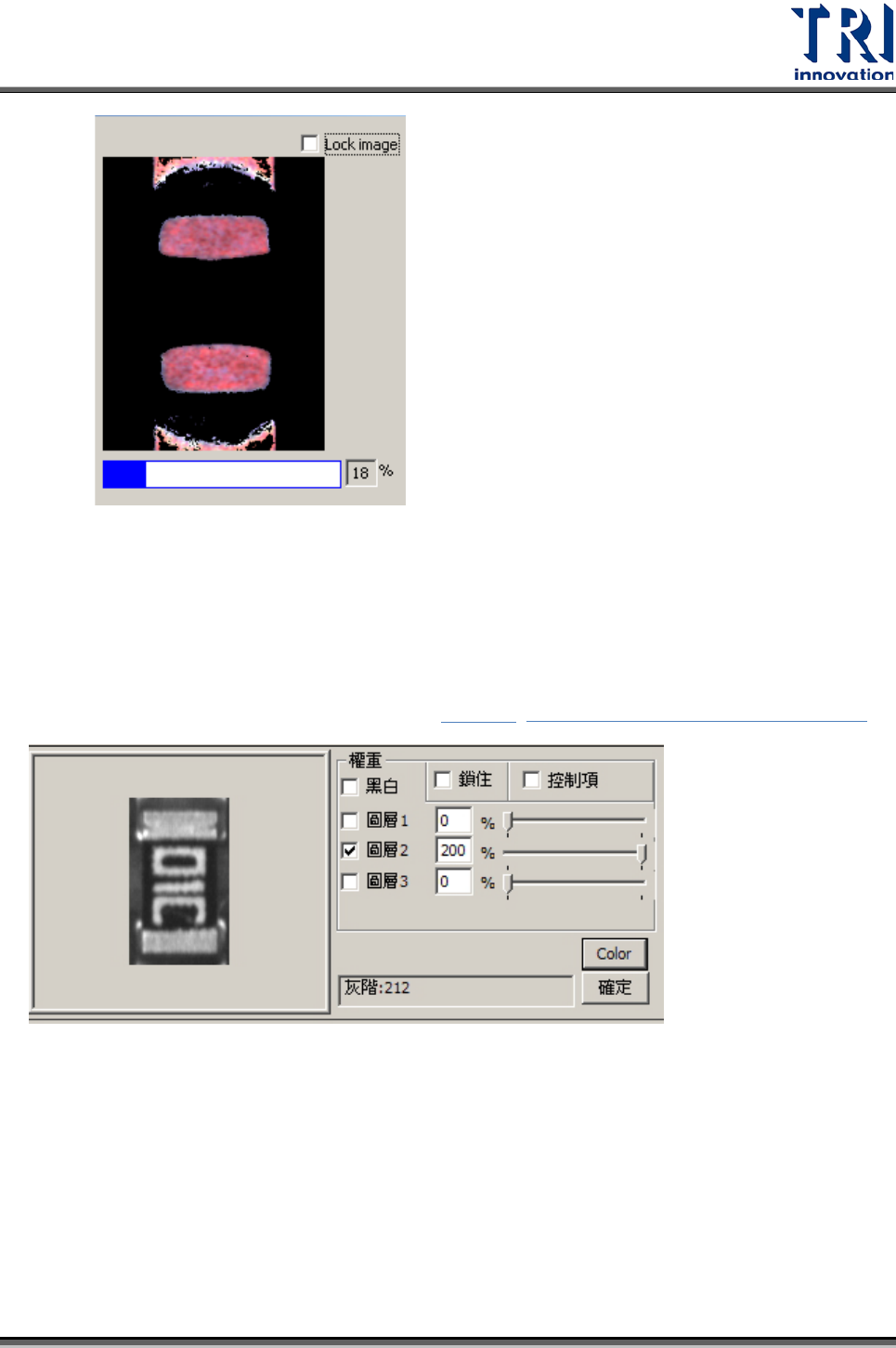

影像擷取圖
：
顯示 Active 檢測框的影像(包含搜尋範圍)，若無 Active 檢測框則自動擷取萬用
框內的影像。使用者可以用滑鼠右鍵在影像上拖曳出要選擇的顏色範圍，程式
即自動做分析，並顯示出該區塊色彩的亮度與色彩空間區域。當勾選 Lock
color，可以鎖定影像自動擷取。最下方的直條與數字顯示出所濾出色彩面積占
擷取圖的比例。
