538 TR7700 SII DL User Guide–Software
•
最上層顯示
：勾選表示從下次檢測開始，本缺點位置圖會顯示在最上層。
6.1.2
FOV 影像區域
顯示錯誤元件的 FOV 影像。使用者可以在功能表中選擇要顯示的元件，在此進行檢視。
6.1.3
結果顯示區域

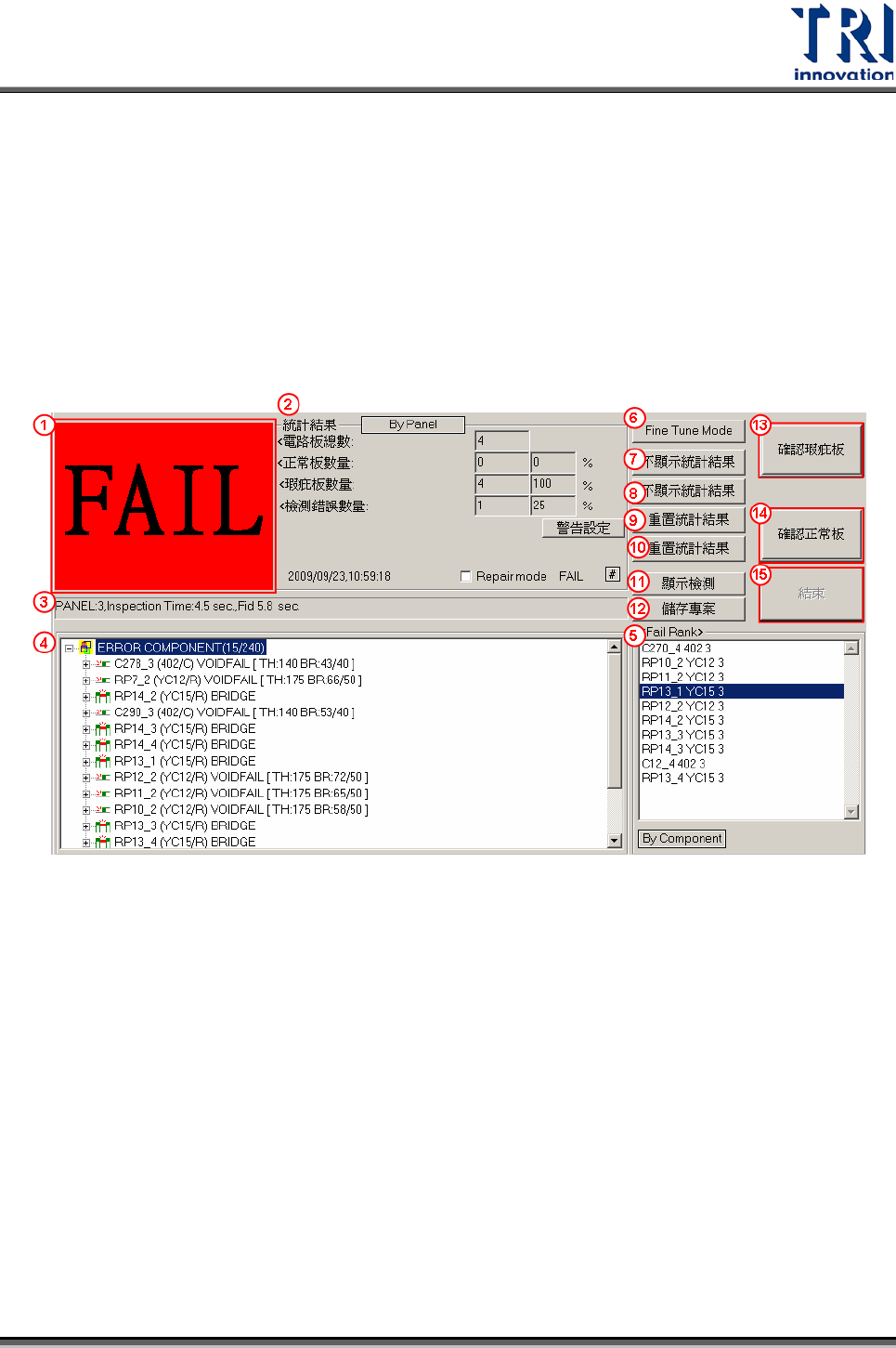

1. 顯示目前檢測結果為[PASS]或[FAIL]，若點選[顯示檢測]，則此區域會顯示[Test]
圖樣。
統計結果(Yield Statistic)：將電路板檢測結果統計列表，可選擇[By Panel]表示以大板
子數量統計，[By Board]表示以多連板的小板子作統計，[By Component]表示以元件
數量作統計。
• 電路板總數(Total Test Board Count)：檢測過的電路板總數，以單板計。
• 正常板數量(PASS Board Count)：測試結果為通過的電路板數。
• 瑕疵板數量(FAIL Board Count)：測試結果為瑕疵板的電路板數。
• 檢測錯誤數量(Fail-to Confirm-PASS Board Count)：測試結果為錯誤但經由人工
判斷為通過的板子數目。
Test Research Inc.
TR7700 SII DL User Guide–Software 539
• 警告設定(Alarm Setting)：可依[By Panel]，[By Board]，[By Component]的不良
率超過多少後會警報。[Alarm after test count]表示測試多少片後開始本警報功能。
警報時會顯示以下畫面。
• Repair mode：勾選表示與維修站連結，顯示維修站經確認後回傳的統計結果。
使用此功能維修站須配合將[Setting/Other/SPCOutPut]選項設定為[True]。若要
顯示 DPMO 欄位，須在維修站端以[Window]模式 Confirm 資料。
• PPY Yield：(檢測為正常板數量+誤判的板數)/電路板總數*100%
• PPY DPPM：[(確認為不良的元件數+誤判的元件數)/元件總數]*1000000
Test Research Inc.
540 TR7700 SII DL User Guide–Software
• PPY DPMO：[(確認為不良的檢測框數+誤判的檢測框數)/(電路板總數*板子上
總檢測框數)]*1000000
• FPY Yield –檢測為正常板數量/電路板總數*100%
• FPY DPPM：[(確認為不良的元件數)/總元件數]*1000000
• FPY DPMO：[(確認為不良的檢測框數)/(電路板總數*板子的總檢測框
數)]*1000000
• #：點選本按鈕，會出現空白欄位供使用者自行輸入檢測的[電路板總數]、[瑕疵
板數量]及[檢測錯誤數量]。輸入完成後再按[#]按鈕一次即完成設定，系統會將設
定的數字帶入統計結果欄位中。
檢測時間欄位：顯示檢測次數、總檢測時間及尋找定位點的時間。
