Test Research Inc. 544 TR 7700 S II DL Us er Gui de – Software 可在登錄檔 ([ 開始 / 執行 ] 鍵入 [regedit] 後按 [ 確定 ]) ，在 [HKEY_LOC AL_MACHINE \ SOFTWARE \ TRI] 路徑中增加 DWORD 值 [Confir mPassIsP assBoard] ，設定為 1 時，檢測完畢後按 [ 確認正常版 (Confir…
Test Research Inc.
TR7700 SII DL User Guide–Software 543
儲存專案(Save .pre)：儲存程式
確認正常板(Confirm PASS)：確認這片板子為通過。
確認瑕疵板(Confirm FAIL)：確認這片板子為缺陷板。
結束(Close&Stop)：關閉檢測視窗。
可在[C:\aoi]資料夾下加入[dbc.bmp]使得在檢測 Fail 的時候，在結果視窗上的[TEST]
圖樣顯示成[dbc.bmp]的圖。此功能須配合在結果視窗中使用[顯示檢測]選項。
Test Research Inc.
544 TR7700 SII DL User Guide–Software
可在登錄檔([開始/執行]鍵入[regedit]後按[確定])，在
[HKEY_LOCAL_MACHINE\SOFTWARE\TRI]路徑中增加 DWORD 值
[ConfirmPassIsPassBoard]，設定為 1 時，檢測完畢後按[確認正常版(Confirm Pass)]
會將這次檢測判定為正常板，其統計數值會跟著改變。
若在 Confirm Mode 下，當檢測完畢時，按下[F7]按鈕，可對於本片板子不出板再檢測
一次。

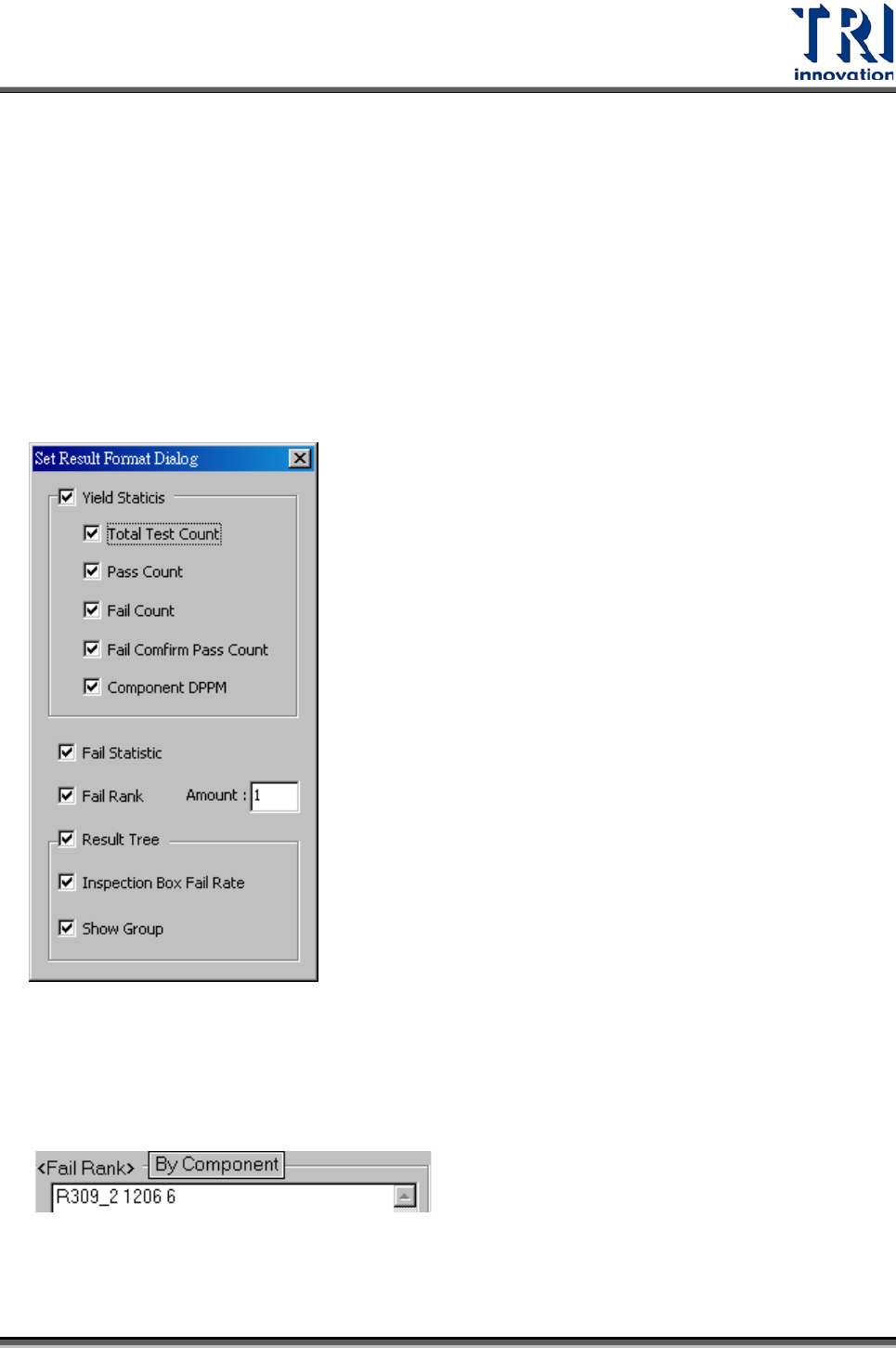

在本視窗下按[F3]，會出現以下視窗，供使用者勾選在結果視窗下要顯示的項目。
• Yield Statics：選擇顯示或隱藏其指定的統計數據。
• Fail Statistic：是否顯示瑕疵版統計欄位。
• Fail Rank .Amount：設定 Fail Rank 顯示的個數。

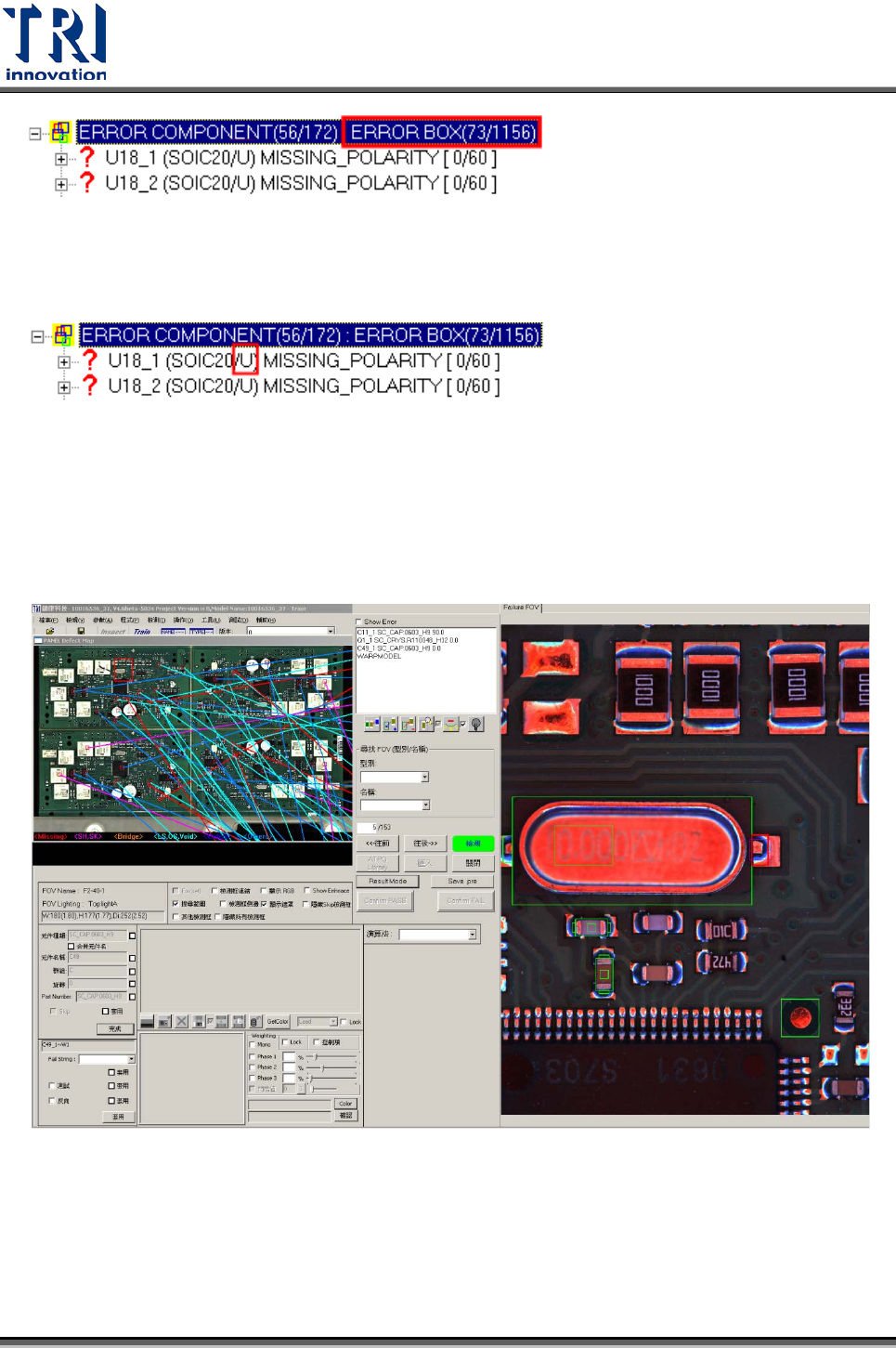

• Inspection Box Fail Rate：會在 Result Tree 顯示不良檢測框佔的比例。
Test Research Inc.
TR7700 SII DL User Guide–Software 545
• Show Group：是否在 Result Tree 顯示元件的群組。
6.2
微調模式(Fine Tune Mode)
視窗分為缺陷位置圖、FOV 影像區與程式微調區，分別說明如下。
