Test Research Inc.
560 TR7700 SII DL User Guide–Software
版本：TRAOI 3.9 Beta 2009/12/02 以後的版本
1. 功能說明
AOI 主程式檢測出待測板狀態為 FAIL 的時候，依序送給韓國 Halle-Samlip Magazine
下面三個訊號
• N.G PCB Out Signal(R702) On (PCPLC)
%01#WCSR07021**\r
W 表示 Write，1 表示 ON
讀取剛剛寫入的值作確認
%01#RCSR0702**\r
R 表示 Read，PLC 應該會回傳
%01#RC120
，
1 表示 ON
• N.G PCB Information Data Set (DT10000 ~10099) (PCPLC)
%01WDD1000010003YYYYMMDDHHMMSS99**\r
W 表示 Write, 10000 / 10003 表示寫入 PLC 暫存器(10000~10003),
YYYYMMDDHHMMSS 表示待測板檢測時間
讀取剛剛寫入的值作確認
%01RDD1000010003**\r
R 表示 Read
• N.G PCB Out Finish (R702) Off (PCPLC)
%01#WCSR07020**\r
W 表示 Write， 0 表示 ON
讀取剛剛寫入的值作確認
%01#RCSR0702**\r
R 表示 Read， PLC 應該會回傳
%01#RC020
，
0
表示 OFF
注意事項
註冊碼 ConnectToMagazine = 1
Test Research Inc.
TR7700 SII DL User Guide–Software 561
註冊碼 ConnectToMagazineComport = 9 根據客戶端的 Magazine RS232 COM，
目前預設為 9
設定 Magazine RS232 COM Port 請不要和下列 AOI 機台常用 COM Port 衝突。目前
TRAOI 有使用的 RS232 COM 有 COM2 (PLC), COM3 (H/WBarcode), COM4 (Dual
H/W Barcoder), COM6 (Handy Barcoder), COM8 (PLC)
使用說明

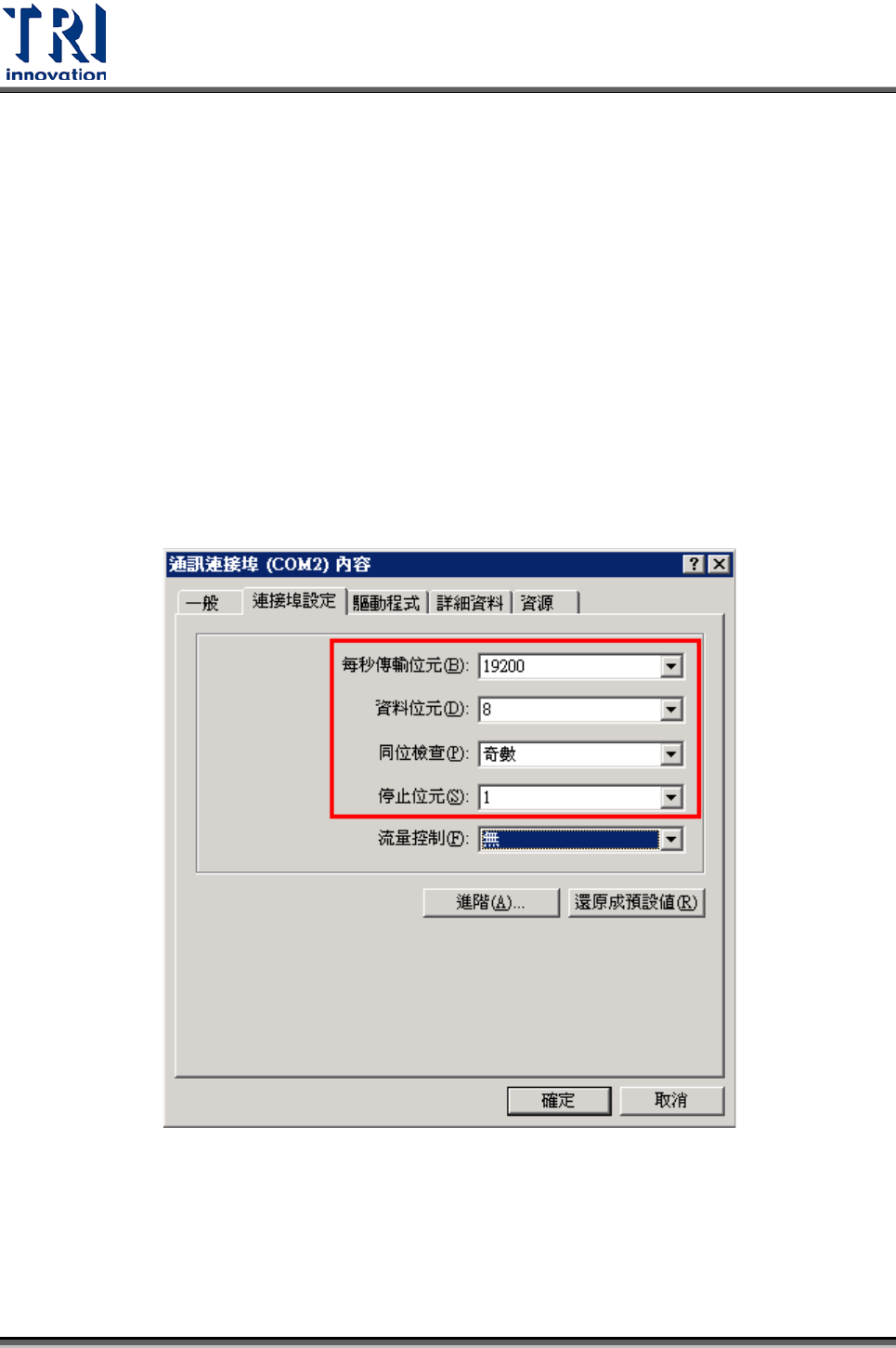

Step 4. 設定 Magazine 和 AOI 機台的 RS232 COM Port 通訊協定為
BaudRate = 19200, Data Bits = 8, Parity = Odd, Stop Bits = 1。
[ConnectToMagazine]設成 1，表示啟動和 Magazine 連線的功能。
[ConnectToMagazineComport ]設成 Magazine 連接機台的 COM Port。
Test Research Inc.
562 TR7700 SII DL User Guide–Software

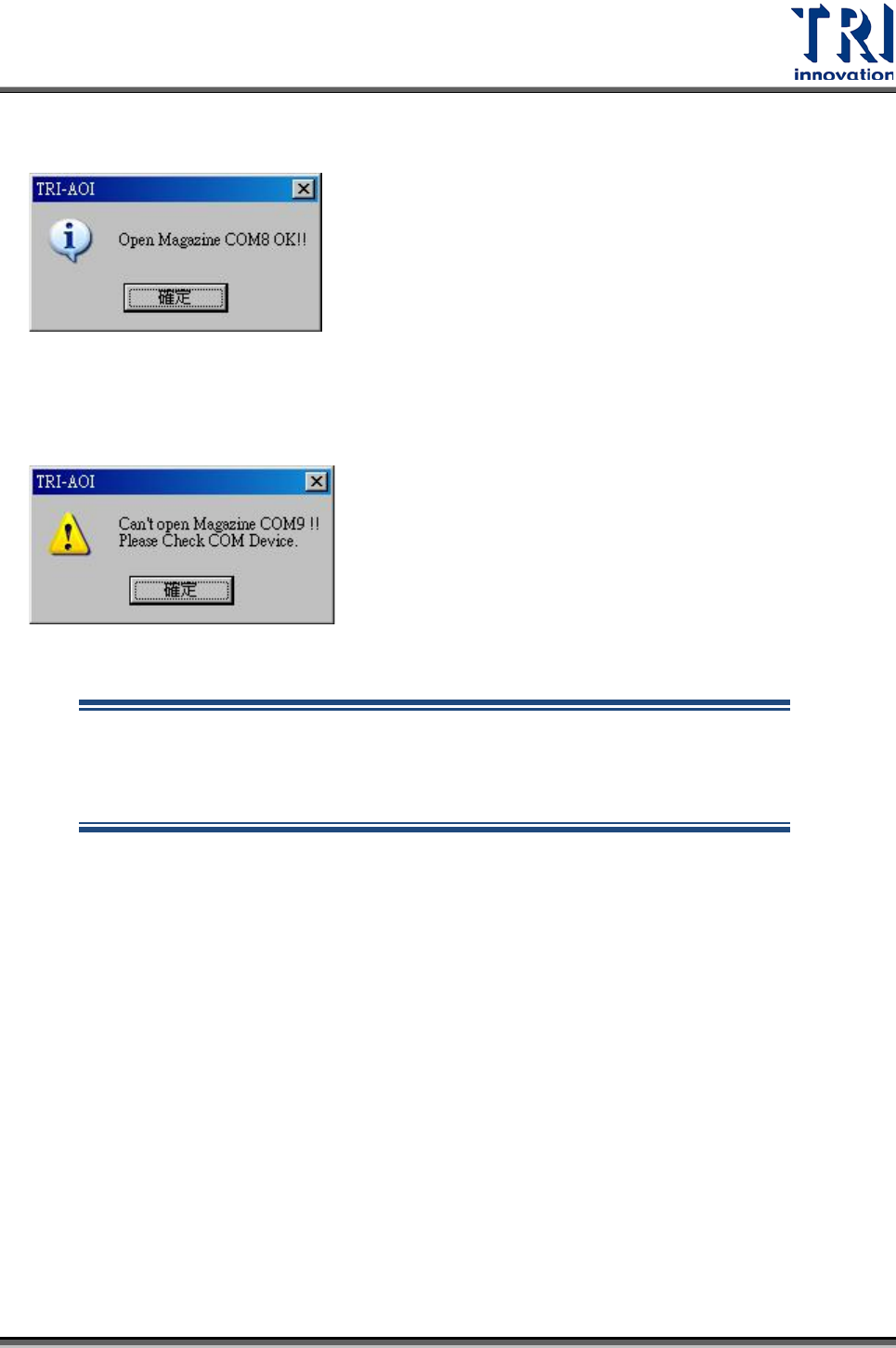

如果啟動此功能，又跟 Magaine 連線成功會出現下列訊息。
如果啟動此功能，又跟 Magaine 連線失敗會出現下列訊息。
如果發生問題，請將註冊碼 [ConnectToMagazine_LogAnswer ]設成 1，
然後再執行一次有問題的動作後，將[C:\\AOI\\Log]資料夾下的 Log 檔寄
回。
7.9
將 SupportPin 高度資訊存入專案檔中
版本：TRAOI 3.9 以後的版本 (PLC 版本 2.35 以後)
1. 功能說明
PLC 必須啟動 Support Pin 的功能。
AOI 主程式在開檔的時候，詢問是否要將專案(*.PRE)檔案中所儲存的 Support Pin 原
點(Origin)和行程(Height)套用到 PLC 中。
