Test Research Inc.
566 TR7700 SII DL User Guide–Software

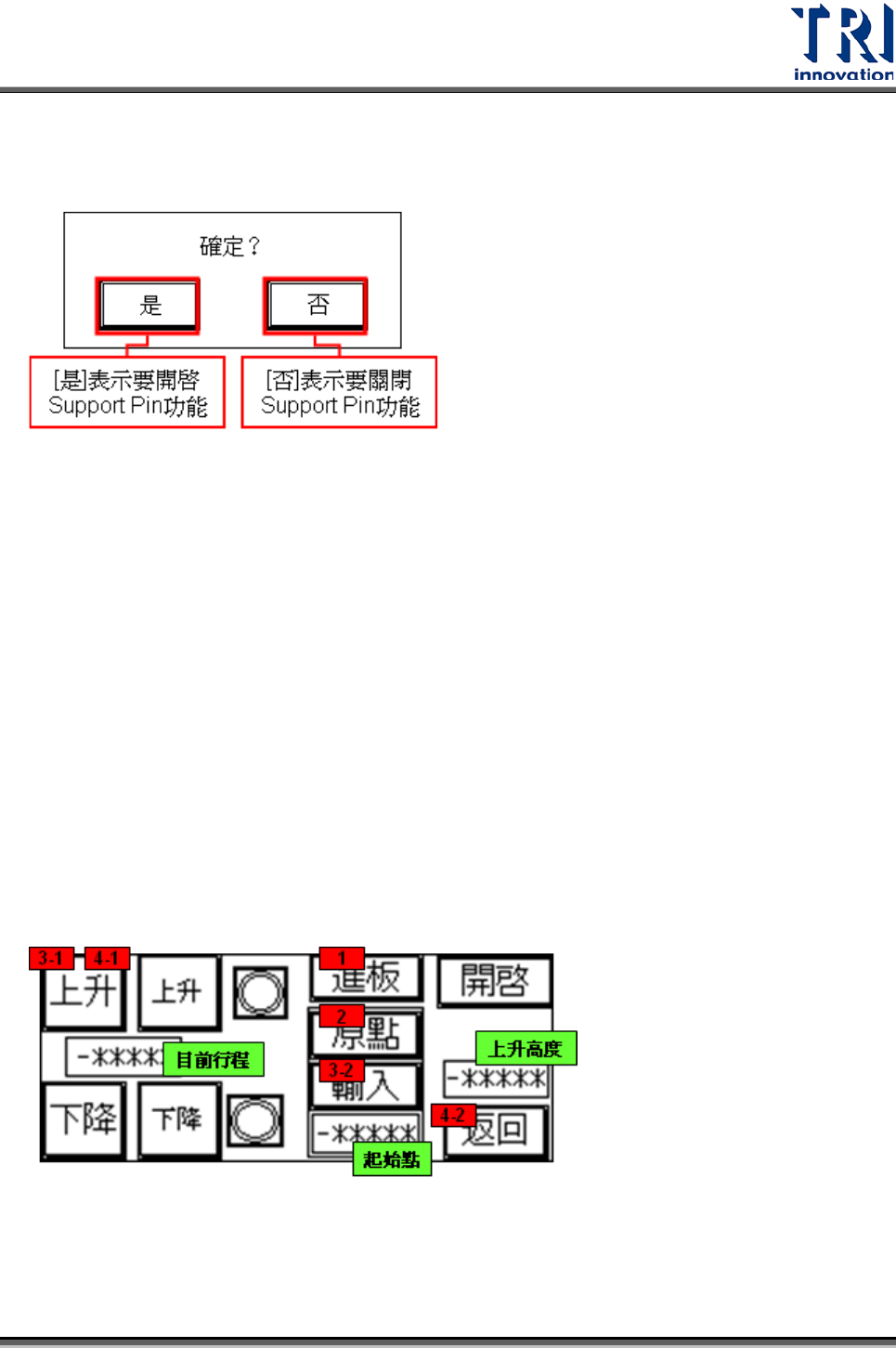

出現以下畫面，按下[是]，表示要開啟 Support Pin 功能。按下[否]，表示關閉 Support
Pin 功能。
開始位置設定步驟
8. 進板：PLC 啟動 Support Pin 功能後，將待測板放在進板位置(S1)，按
下[進板]，讓板子停在停板位置。
9. 歸機械原點(下限 SENSOR)：按下[原點](反黑)，SUPPORT PIN 若沒有
在 SNESOR 的位置，此時會自動下降回到 SENSOR 位置，然後上升到
離開 SENSOR 即停止。
10. 設電氣原點(起始點)：按[上升]到欲設的電氣原點(起始點)，然後按下[輸
入]記錄該位置值，即設定完成起始點.。
11. 設定上升行程位置： 設好電氣原點(起始點)後，按[上升]到欲設的上升高
度位置，然後按下[返回]會自動記錄該位置值，並返回上一頁。
說明

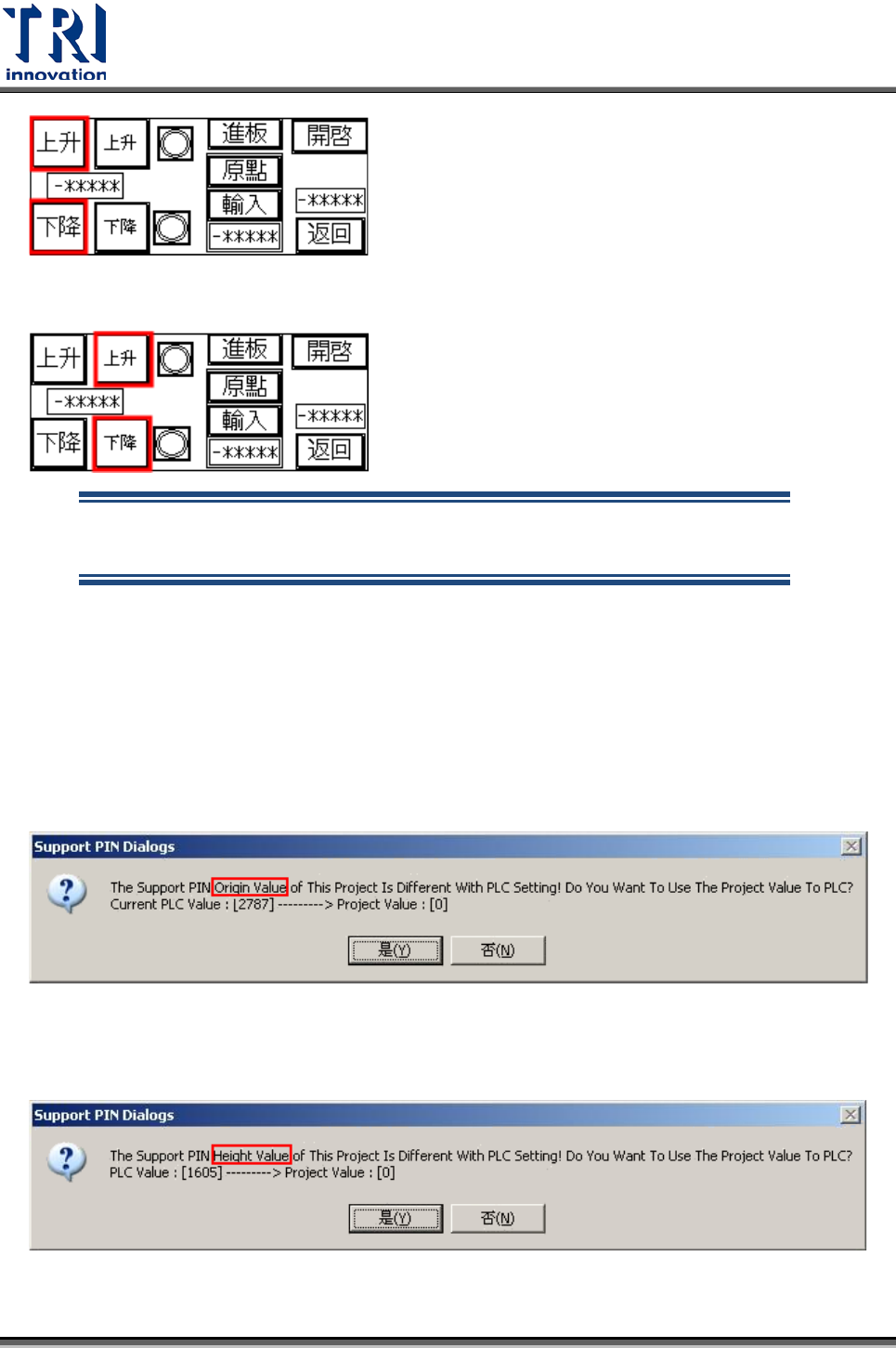

長按左邊的[上升]及[下降]按鈕 Support Pin 會一直動作，直到放開。
Test Research Inc.
TR7700 SII DL User Guide–Software 567
每按一次右邊的[上升]及[下降]按鈕，Support Pin 會動作 100 pps 的距離。
每次在 PLC 界面設定完成後，一定要退回到復歸的界面，下一片板子進
來後，才會套用新的設定值
AOI 主程式使用說明
每次開啟一個專案檔(*.PRE)，如果偵測到檔案所存的原點值與目前 PLC 的設定不一
樣，會詢問使用者是否將檔案中的值套用到 PLC，選擇[是]，就會將值寫入 PLC。
如果偵測到 PRE 檔案所存的行程值與目前 PLC 的設定不一樣，會詢問使用者是否將
檔案中的值套用到 PLC。選擇[是]，就會將值寫入 PLC。

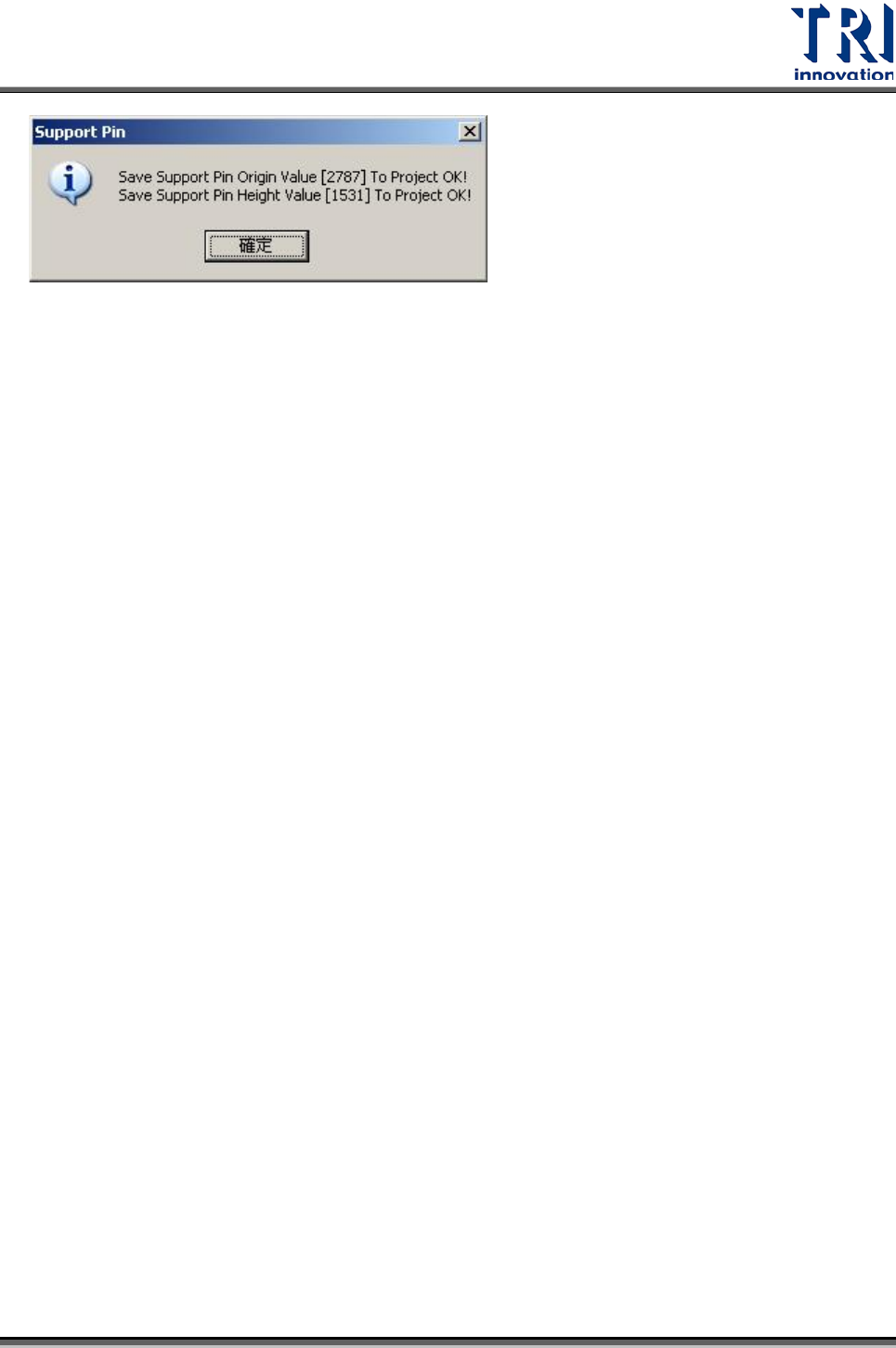

存檔的時候，會將目前 PLC 的原點值及行程值儲存到 PRE 檔案中。
Test Research Inc.
568 TR7700 SII DL User Guide–Software
7.10
New Multi-panel 可支援配成單板的多連板
在登錄檔中設定 Dword [newmultipanel]=1。
7.11
根據 epac 檔案自動幫元件加入腳位
從 epac 檔案中得到 PIN 資料後自動幫元件加入腳位資訊。
TRAOI 3.9 Beta 2009/12/30 以後的版本
1. 功能說明
AOI 主程式讀進 epac 檔案後，自動根據 epac 檔案裡的資訊產生腳位。Epac 檔案是
Isis 零件 Libary(LF Data)變換過的檔案，裡面是 XML 格式，AOI 主程式的元件名稱是
< PackageMapping>裡面的<key>，需要對應到<Package>裡面的<name>。
