Test Research Inc. 570 TR 7700 S II DL Us er Gui de – Software <Pi n name=" 6" used=" true" x= "1300" y= " - 2875" /> <Pi n name=" 7" used=" true" x= &…
Test Research Inc.
TR7700 SII DL User Guide–Software 569
<Packages>
<Package name="
pkgnoname_
" locked="false">
<Body>
<Centre x="0" y="0" />
<Height value="0" />
</Body>
<Pins>
<Pin name="1" used="true" x="-1950" y="-2875" />
<Pin name="2" used="true" x="-1300" y="-2875" />
<Pin name="3" used="true" x="-650" y="-2875" />
<Pin name="4" used="true" x="0" y="-2875" />
<Pin name="5" used="true" x="650" y="-2875" />
Test Research Inc.
570 TR7700 SII DL User Guide–Software
<Pin name="6" used="true" x="1300" y="-2875" />
<Pin name="7" used="true" x="1950" y="-2875" />
<Pin name="8" used="true" x="1950" y="2875" />
<Pin name="9" used="true" x="1300" y="2875" />
<Pin name="10" used="true" x="650" y="2875" />
<Pin name="11" used="true" x="0" y="2875" />
<Pin name="12" used="true" x="-650" y="2875" />
<Pin name="13" used="true" x="-1300" y="2875" />
<Pin name="14" used="true" x="-1950" y="2875" />
</Pins>
</Package>
</Packages>
<PackageMapping name="DefaultPackageMapping">
<Map type="PN" key="
C100R
" target="
pkgnoname_
" />
</PackageMapping>
Pin 的座標為 (0, 0) 會自動忽略
使用說明

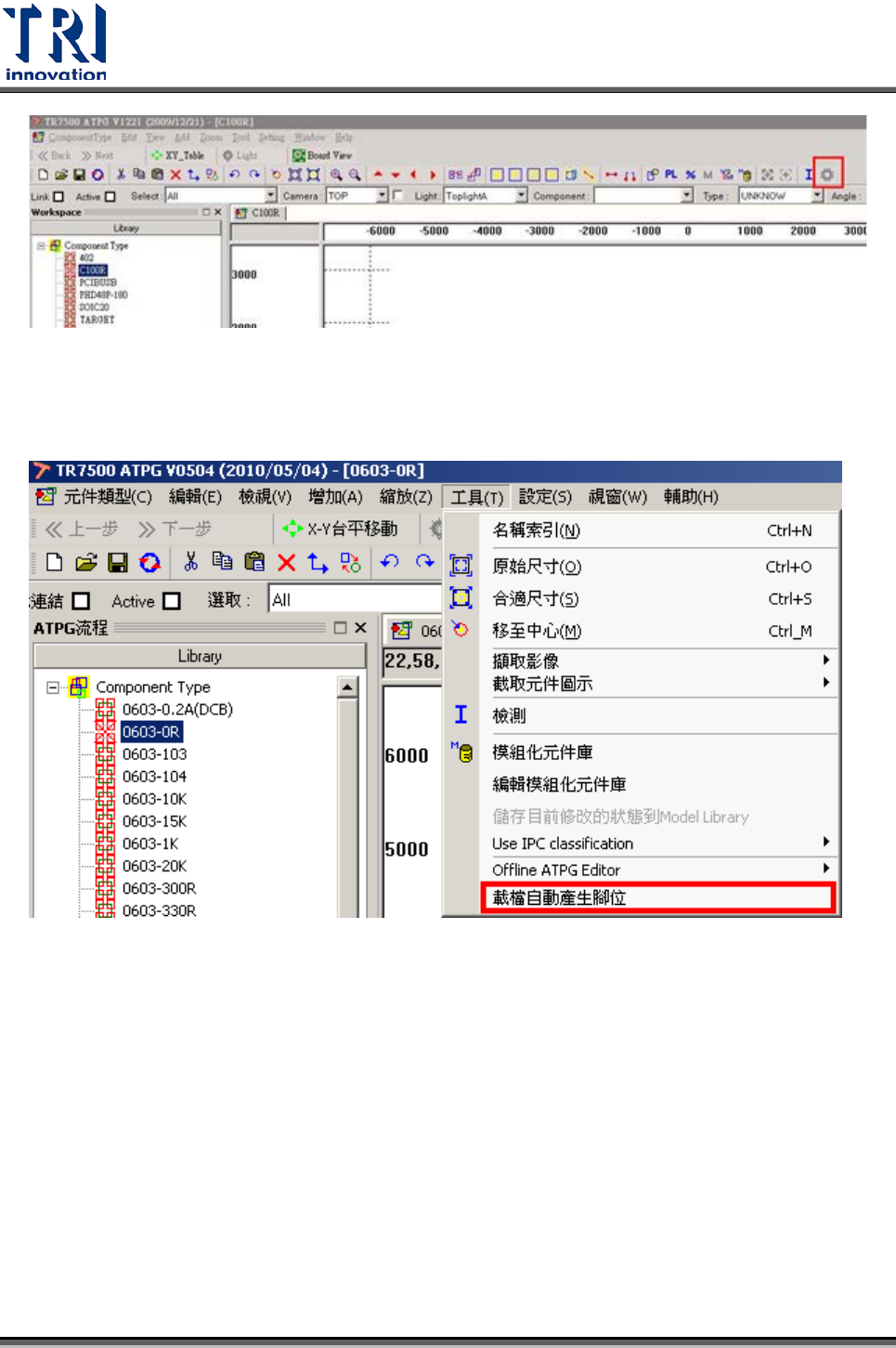

Step 6. 沒有載入 epac 檔案前，此功能[Auto Add Pin]無法使用。
Test Research Inc.
TR7700 SII DL User Guide–Software 571
選擇載入 epac 檔案。
選擇檔案。
