Test Research Inc. 572 TR 7700 S II DL Us er Gui de – Software 載入後 [Au to Add Pin] 功能可以準備使用。 準備自動產生腳位。 12. 選擇想要產生的元件。 13. 選擇 [Add Pin] 功能。 14. 拖曳一個腳位框。
Test Research Inc.
TR7700 SII DL User Guide–Software 571

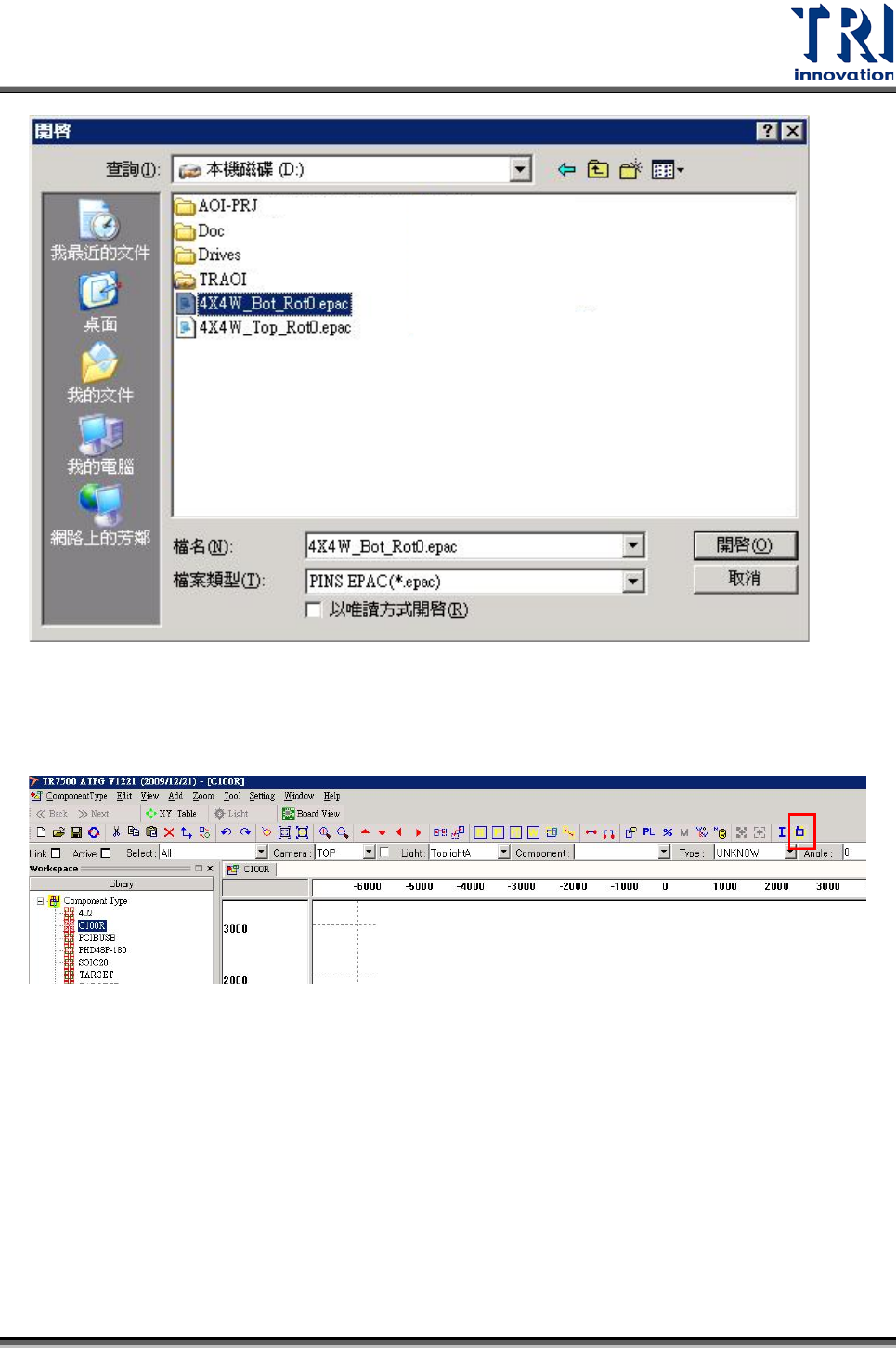

選擇載入 epac 檔案。
選擇檔案。
Test Research Inc.
572 TR7700 SII DL User Guide–Software
載入後[Auto Add Pin]功能可以準備使用。
準備自動產生腳位。
12. 選擇想要產生的元件。
13. 選擇[Add Pin]功能。
14. 拖曳一個腳位框。
Test Research Inc.
TR7700 SII DL User Guide–Software 573

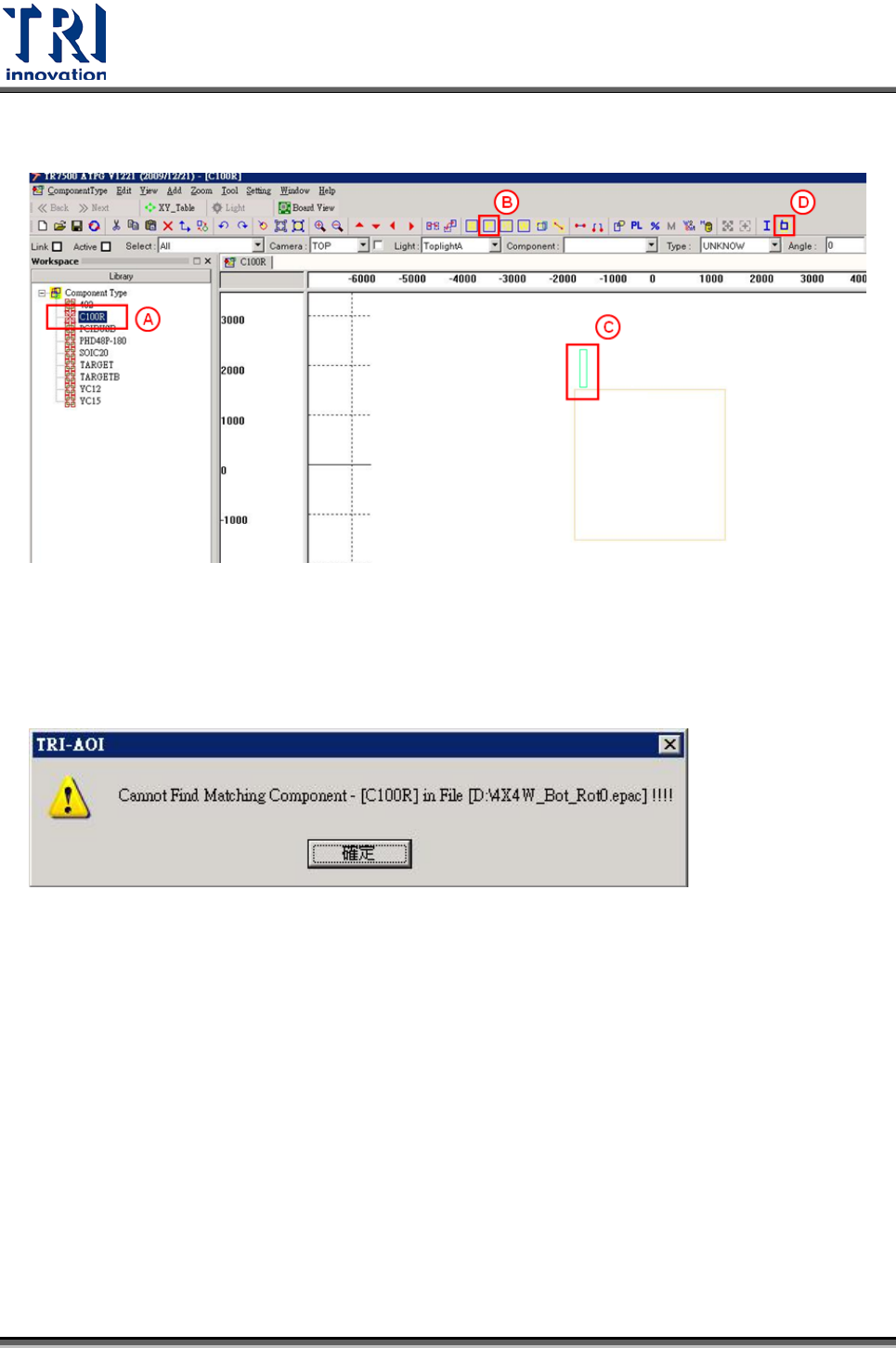

15. 按下[Auto Add Pin]。
• 如果所選擇的元件，並沒有存在於 epac 檔案中，則會顯示找不到相對應元
件的訊息。
• 元件的 Body 框會影響腳位產生，所以 Body 框的大小要根據實體影像，拉
出正確的框。
