Test Research Inc.
574 TR7700 SII DL User Guide–Software

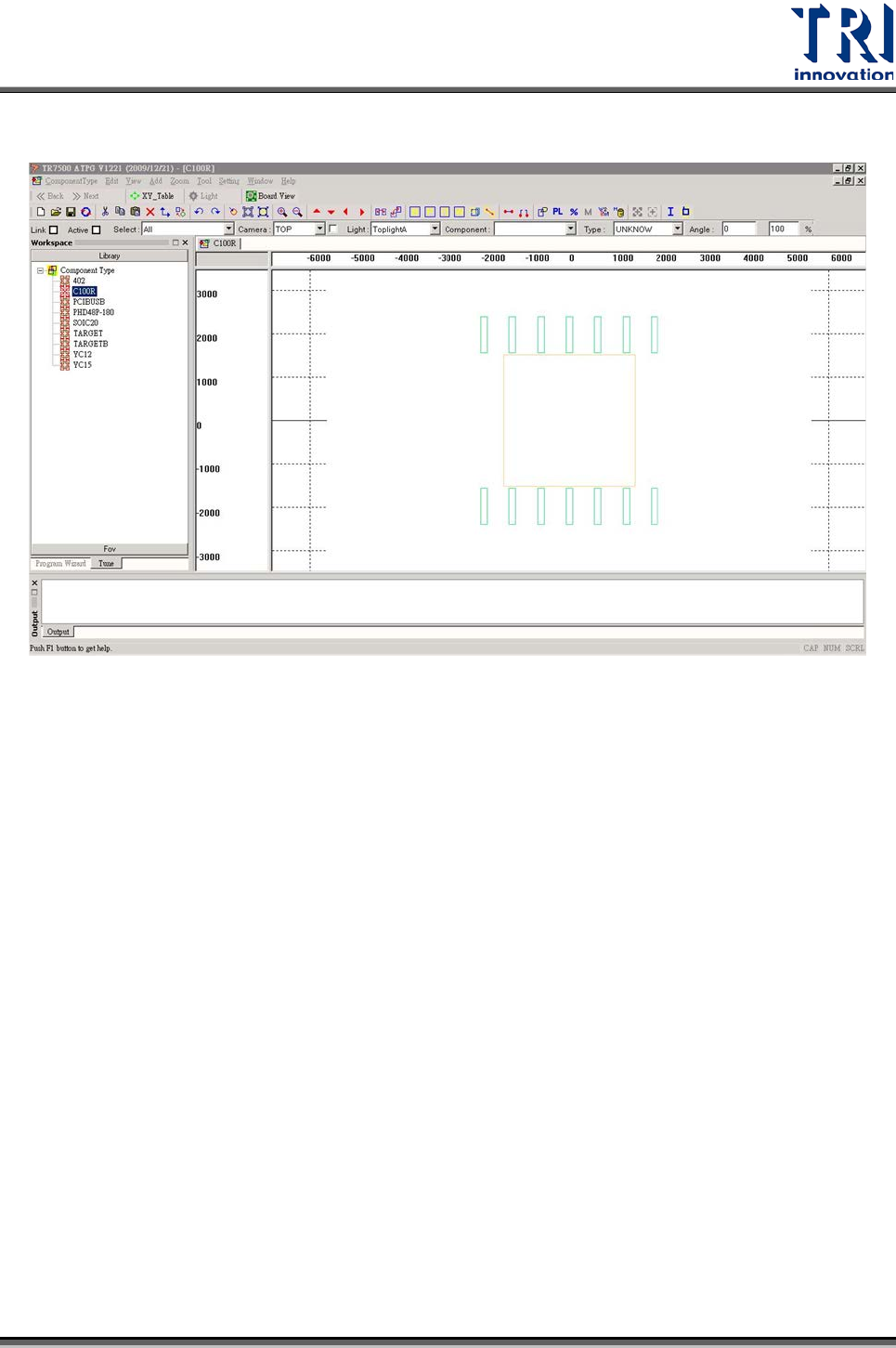

自動產生腳位完成。
7.12
合併多個專案
1. 功能簡介
因[New Multi Panel]功能只能同一個單板的限制，故新增拼板的另一個解決方案。此
功能將多個 PRE 檔案合成一個 PRE 檔案，合成後的 Fiducial Mark 可對應原本所屬各
小板，以解決拼板不準的問題。
操作流程
Step 1. 先製作各個拼板的程式([*.pre]檔)。程式必須為新製做的，舊有已配好 FOV
的 PRE 檔案不能使用。
Step 2. 在做完 Fiducial Mark 後一定要按[Next]按鈕到[Merge]的畫面，但不可進行
Merge 動作，接著存檔。

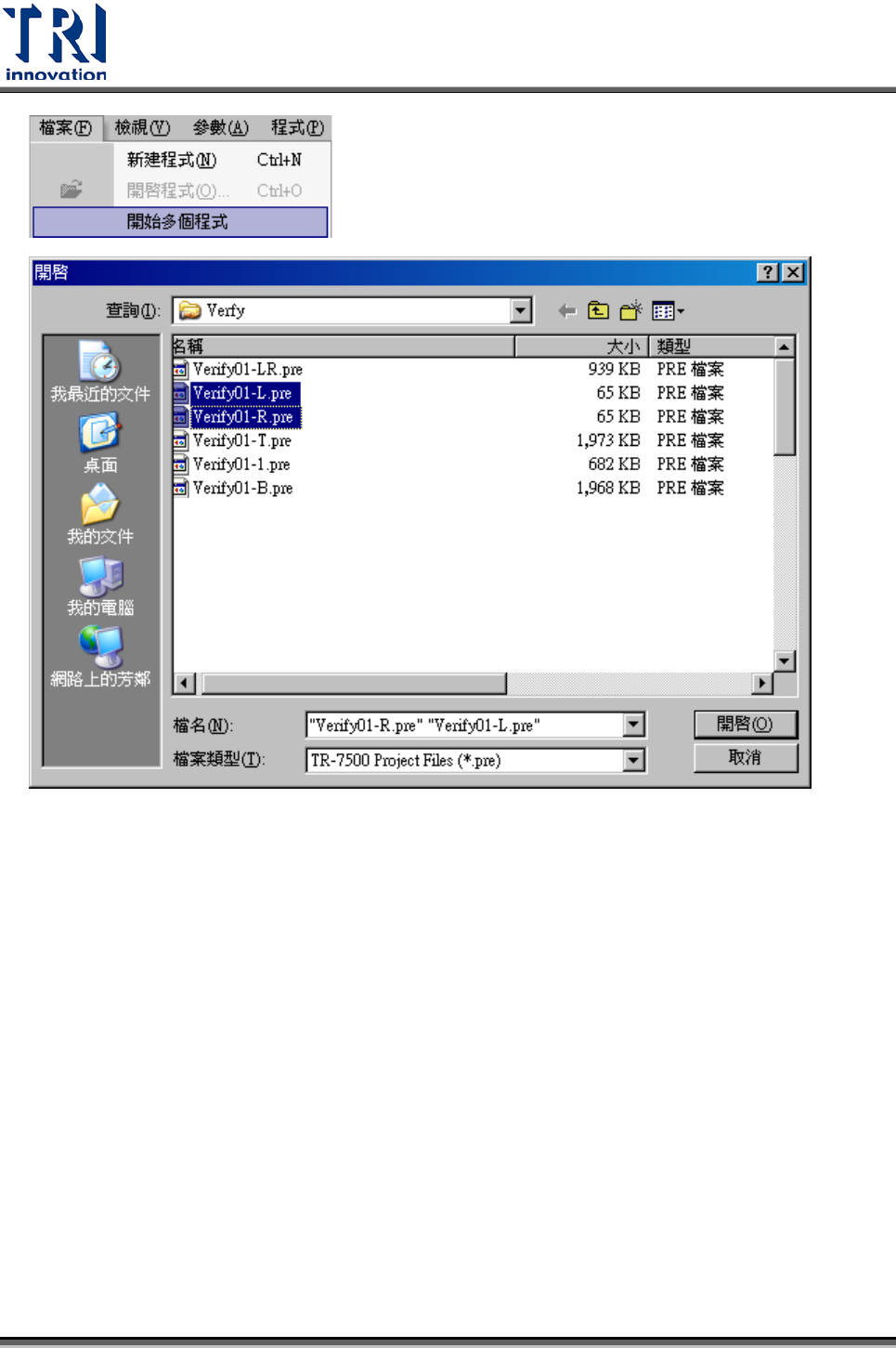

開啟程式後，選擇[Open multi-program]，按住 Ctrl 可選多個 PRE 檔案開啟。
Test Research Inc.
TR7700 SII DL User Guide–Software 575
注意事項及限制
若出現此訊息[Warning: NON-REGULAR Panel, system will dispatch fov by single
board mode!!]，表示此非規則性的 Panel，系統將會依單板方式配置 FOV。
要合併的的 PRE 檔案必需重新製做，不能用已做好的檔案再修改 Fiducial Mark 0 的
方式產生。
7.13
即時顯示 PLC 狀態
即時顯示 PLC 狀態。需設定登錄檔[Show_PLCStatus] = 1
Test Research Inc.
576 TR7700 SII DL User Guide–Software
PLC 狀態分成四種。
• Waiting：等待進板。
• Loading：要板並且等待讀取條碼，進板中。
• Inspecting：開始檢測。
• Unloading：出板中。
在檢測結果的畫面右上方會出現小型顯示窗
檢測畫面
