576 TR7700 SII DL User Guide–Software
PLC 狀態分成四種。
• Waiting：等待進板。
• Loading：要板並且等待讀取條碼，進板中。
• Inspecting：開始檢測。
• Unloading：出板中。

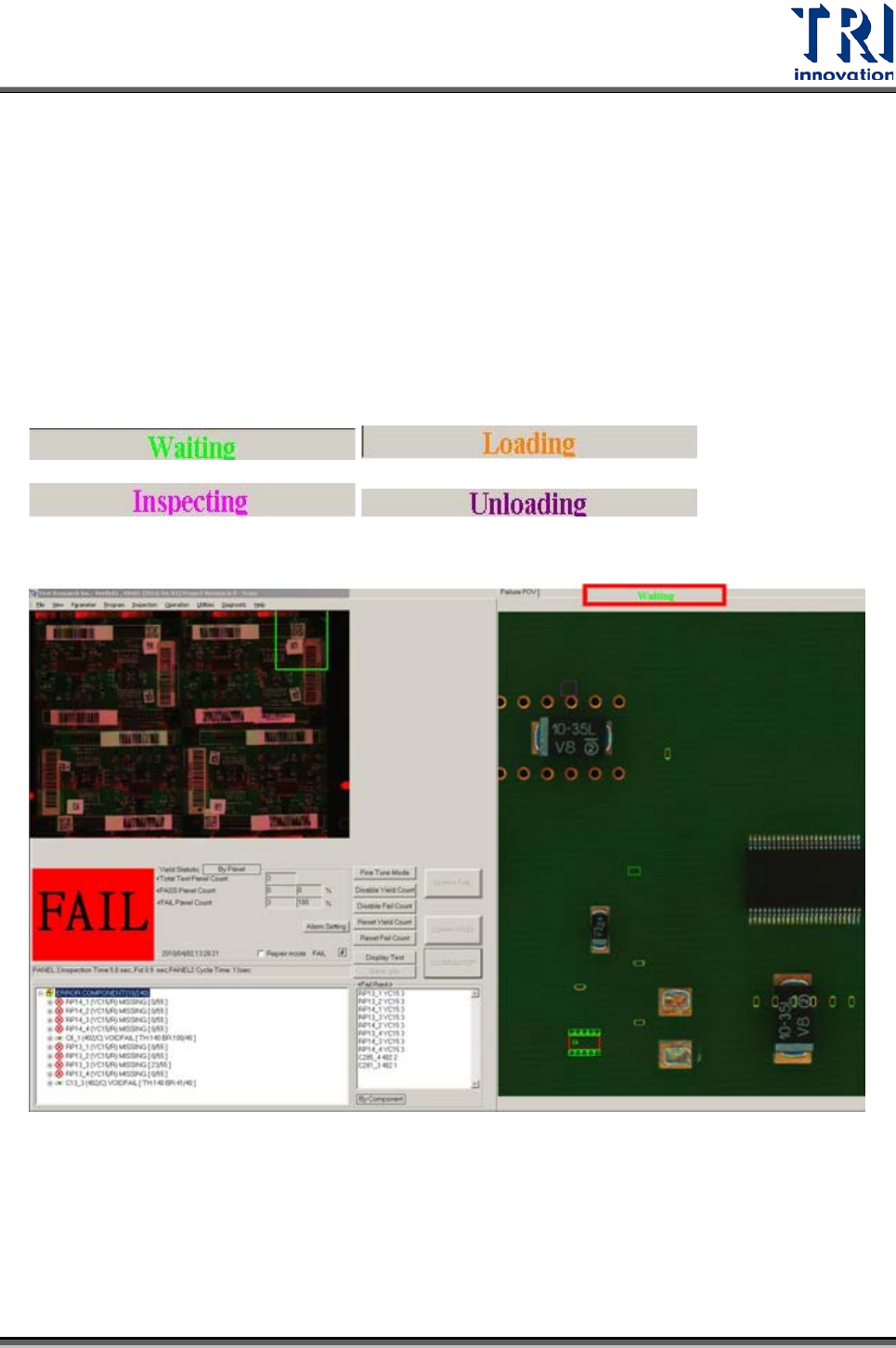

在檢測結果的畫面右上方會出現小型顯示窗
檢測畫面
Test Research Inc.
TR7700 SII DL User Guide–Software 577
7.14
顯示上一片待測板的週期時間(Cycle Time)
1. 功能介紹
顯示上一片的檢測週期時間(進板到出板)。
顯示畫面如下
6. 注意事項
檢測週期時間，PLC 部分一定要設定以下兩點。
連線模式 。
有後站 。
7.15
將板寬資訊傳送給後段的翻板機
版本: TRAOI 3.10 Beta 2010/1/12 以後的版本
1. 功能說明
載入 PRE 檔案時，或調整完板寬設定，透過 RS232 送板寬命令給後段設備。命令說
明如下列所示。
不需等後段設備回覆調整完成。
Test Research Inc.
578 TR7700 SII DL User Guide–Software
設定生產線的板寬流程。主機送出一個字串[*B1234#]，表示設定寬度為 123.4mm，
接著其他要被設定的單元會立刻回傳[*B1234#]表示有正確的收到指令。當接收的單元
板寬調整為 123.4mm 後，會回傳一個指令[*RDY1234#]，表示調整完成。指令的開頭
必定為*號，結尾為#號。
查詢各單元板寬流程。主機傳送一個字傳[*?B#]給其他單元，則其他各個生產線上的
單元會回傳其輸送帶板寬(若寬度為 234.5mm，則回傳字串為[*B2345#]).
注意
• 根據客戶端的後段機台與 AOI 機台所連接的 RS232 COM，目前讓使用者可以自
訂。
• 設定 Magazine RS232 COM Port 請不要和下列 AOI 機台常用 COM Port 衝突。
目前 TRAOI 有使用的 RS232 COM 有 COM2 (PLC), COM3 (H/WBarcode),
COM4 (Dual H/W Barcoder), COM6 (Handy Barcoder), COM8 (PLC)
• 此功能是需要搭配自動板寬功能，也就是搭配登錄檔[AutoConveyerWidth]。如
果是一段式進板，AutoConveyerWidth = 1，如果是兩段式進板，
AutoConveyerWidth = 2。
• AOI 機台一定要搭配自動板寬的配件。
前置作業確認說明
由於此功能是需要連接後段機台，所以需要進行下面步驟確認。若以下這兩點都確認
沒有問題，而後段機台動作有誤，就是 AOI 軟體問題。
RS232 的連線部分是否 OK (確認硬體功能 OK)
確認後段機台和 AOI 機台的 RS232 COM Port 通訊協定是否為一致，兩邊的通訊協定
要一致，資料才不會遺失。BaudRate = 19200, Data Bits = 8, Parity = Odd, Stop Bits
= 1。
