Test Research Inc. TR 7700 S II DL Us er Gui de – Software 579 後段機台是否可以收到訊息 ( 確認訊號格式 OK) 利用超級終端機 (Hy per Term inal) 來確認硬體連線正常和送出的訊息，後段機台可以接收到，也有回饋。 Step 3. 打開 [ 程式集 ]  [ 附屬應用程式 ]  [ 通訊 ]  [ 超級終端機 ] ，建立連線。

Test Research Inc.

578 TR7700 SII DL User Guide–Software

設定生產線的板寬流程。主機送出一個字串[*B1234#]，表示設定寬度為 123.4mm，

接著其他要被設定的單元會立刻回傳[*B1234#]表示有正確的收到指令。當接收的單元

板寬調整為 123.4mm 後，會回傳一個指令[*RDY1234#]，表示調整完成。指令的開頭

必定為*號，結尾為#號。

查詢各單元板寬流程。主機傳送一個字傳[*?B#]給其他單元，則其他各個生產線上的

單元會回傳其輸送帶板寬(若寬度為 234.5mm，則回傳字串為[*B2345#]).

注意

• 根據客戶端的後段機台與 AOI 機台所連接的 RS232 COM，目前讓使用者可以自

訂。

• 設定 Magazine RS232 COM Port 請不要和下列 AOI 機台常用 COM Port 衝突。

目前 TRAOI 有使用的 RS232 COM 有 COM2 (PLC), COM3 (H/WBarcode),

COM4 (Dual H/W Barcoder), COM6 (Handy Barcoder), COM8 (PLC)

• 此功能是需要搭配自動板寬功能，也就是搭配登錄檔[AutoConveyerWidth]。如

果是一段式進板，AutoConveyerWidth = 1，如果是兩段式進板，

AutoConveyerWidth = 2。

• AOI 機台一定要搭配自動板寬的配件。

前置作業確認說明

由於此功能是需要連接後段機台，所以需要進行下面步驟確認。若以下這兩點都確認

沒有問題，而後段機台動作有誤，就是 AOI 軟體問題。

RS232 的連線部分是否 OK (確認硬體功能 OK)

確認後段機台和 AOI 機台的 RS232 COM Port 通訊協定是否為一致，兩邊的通訊協定

要一致，資料才不會遺失。BaudRate = 19200, Data Bits = 8, Parity = Odd, Stop Bits

= 1。

Test Research Inc.

TR7700 SII DL User Guide–Software 579

後段機台是否可以收到訊息 (確認訊號格式 OK)

利用超級終端機(Hyper Terminal)來確認硬體連線正常和送出的訊息，後段機台可以接

收到，也有回饋。

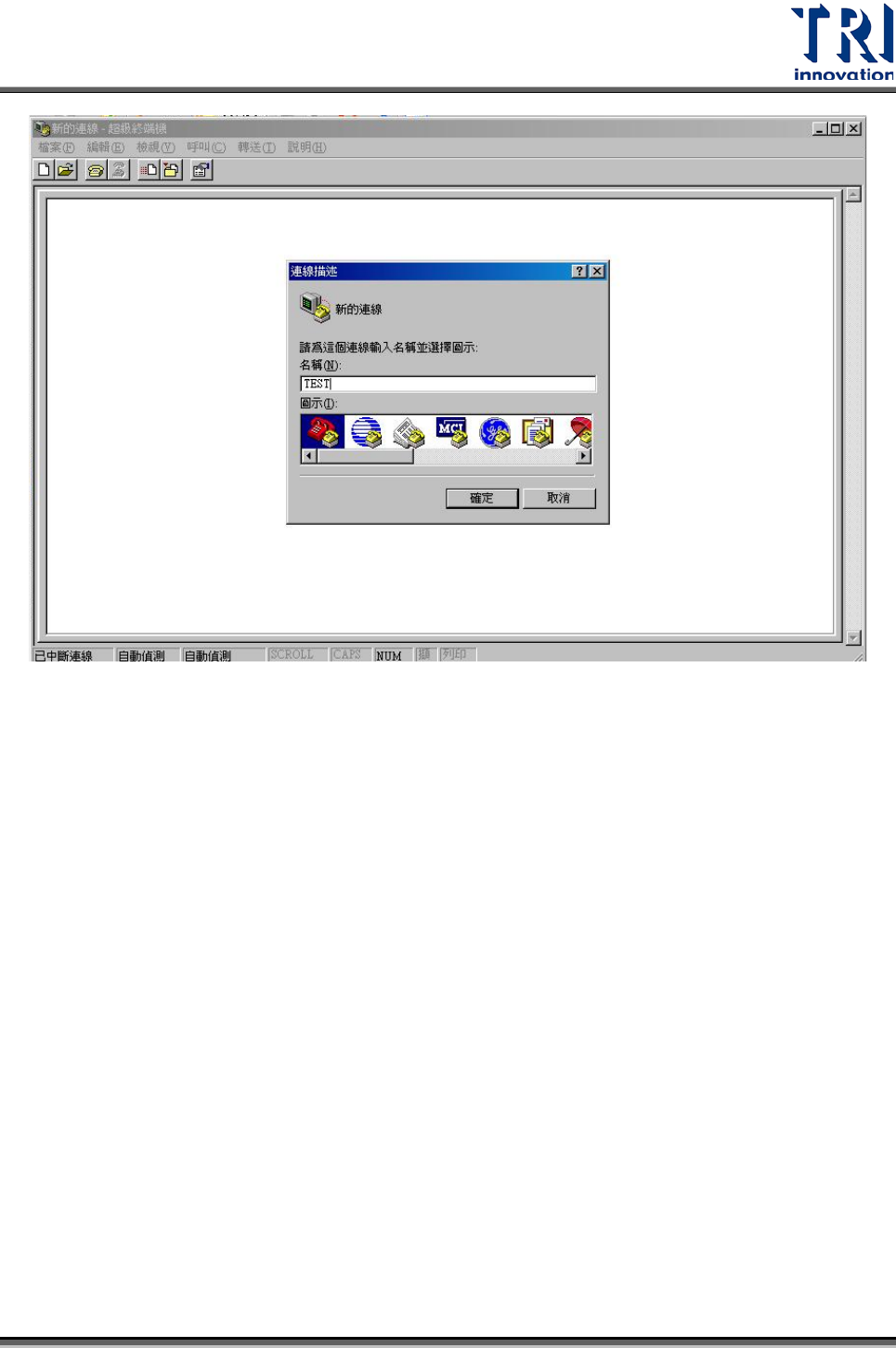

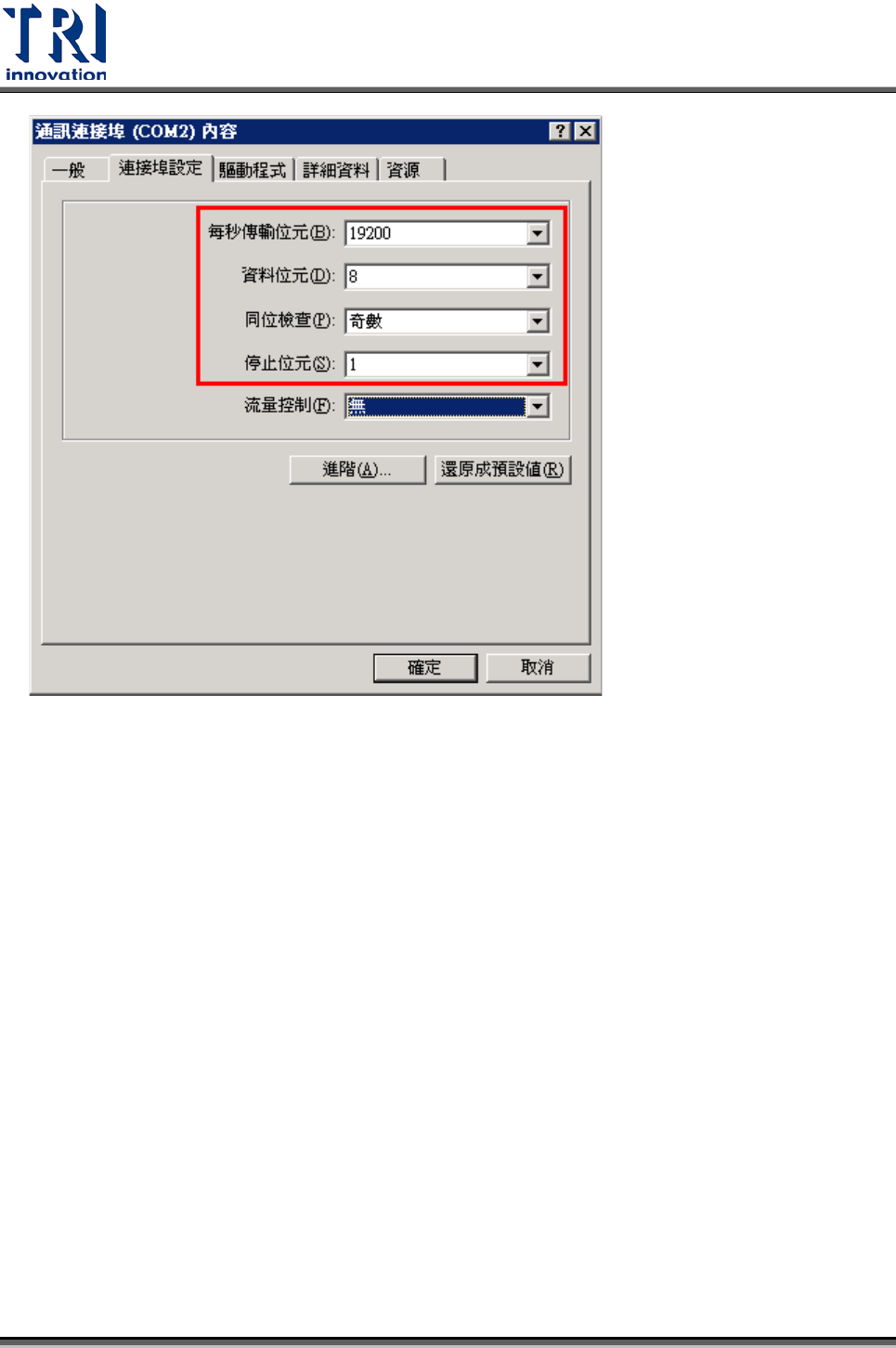

Step 3. 打開 [程式集][附屬應用程式][通訊][超級終端機]，建立連線。

Test Research Inc.

580 TR7700 SII DL User Guide–Software

選擇使用連線(COM Port)。
