Test Research Inc. TR 7700 S II DL Us er Gui de – Software 585 用滑鼠點擊一下 [COM Port] 部分，就可以手動鍵入 COM P ort 。用滑鼠點擊一下 [BaudRat e] 、 [Parity] 、 [Stop Bits] 或 [DataBits] 則會有下拉式選單讓使用者選擇。使用者可以用 [Remove ] 及 [Modify] 選項進行 RS232 De…

Test Research Inc.

584 TR7700 SII DL User Guide–Software

使用說明

Step 1. 登錄檔[AutoConveyerWidth]要根據現場機台的軌道進行設定。一段式軌道

AutoConveyerWidth = 1，二段式軌道 AutoConveyerWidth = 2。

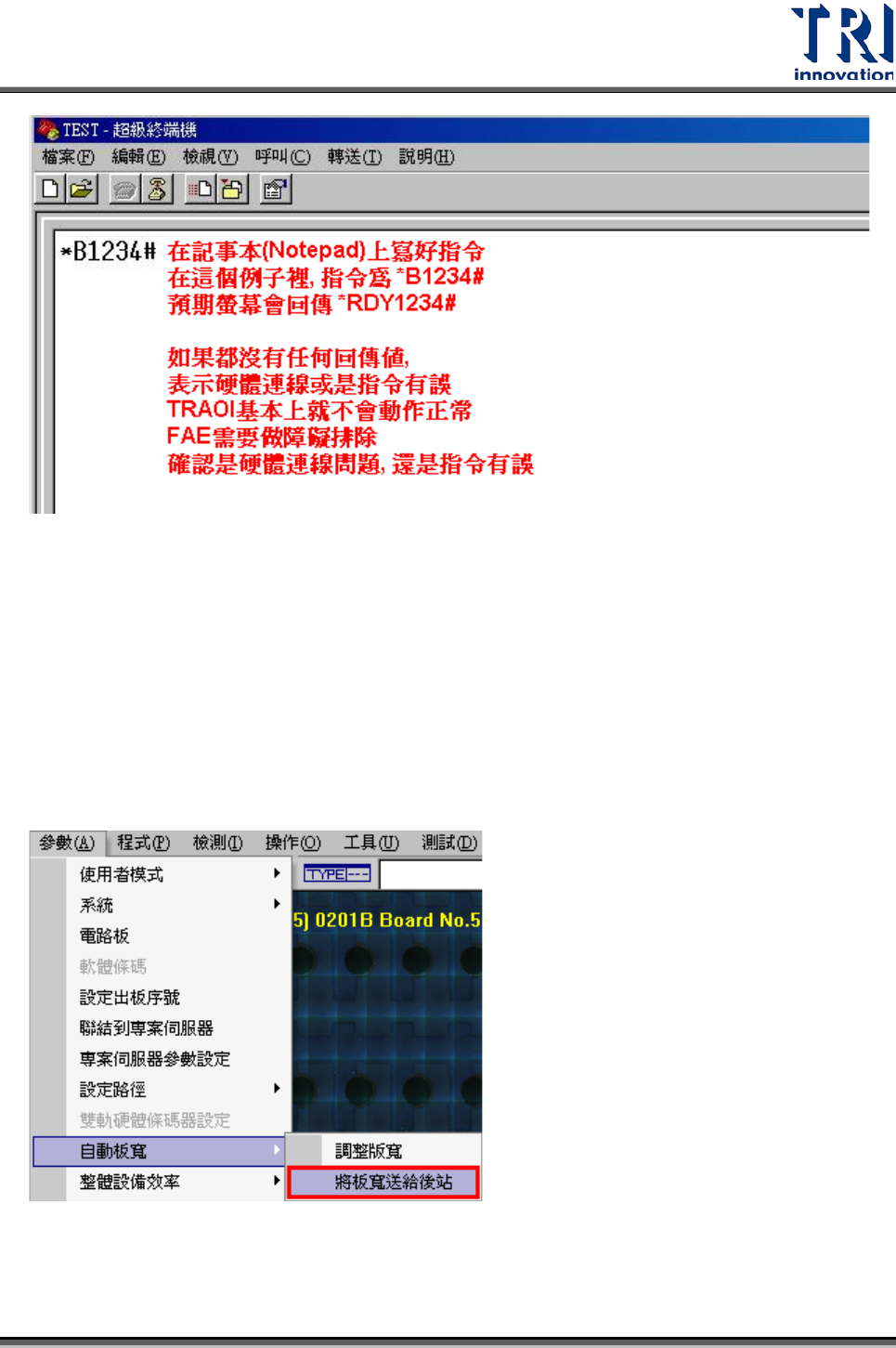

Step 2. 選擇[自動板寬(Auto Conveyor Width Ouput)/ 將板寬送給後站(Send Width to

Next Station)]。

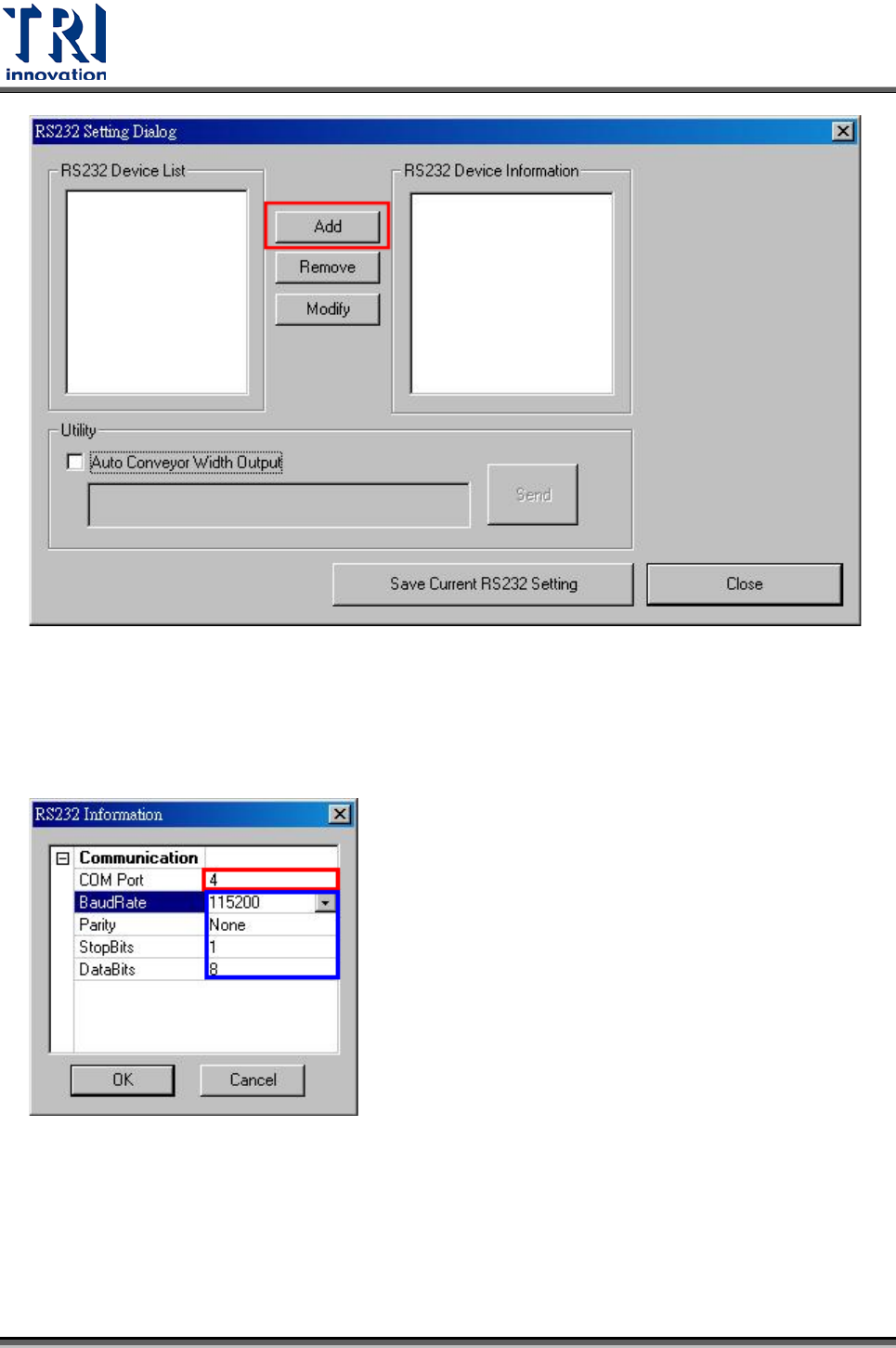

選擇[Add]，準備新增一個 RS232 裝置。

Test Research Inc.

TR7700 SII DL User Guide–Software 585

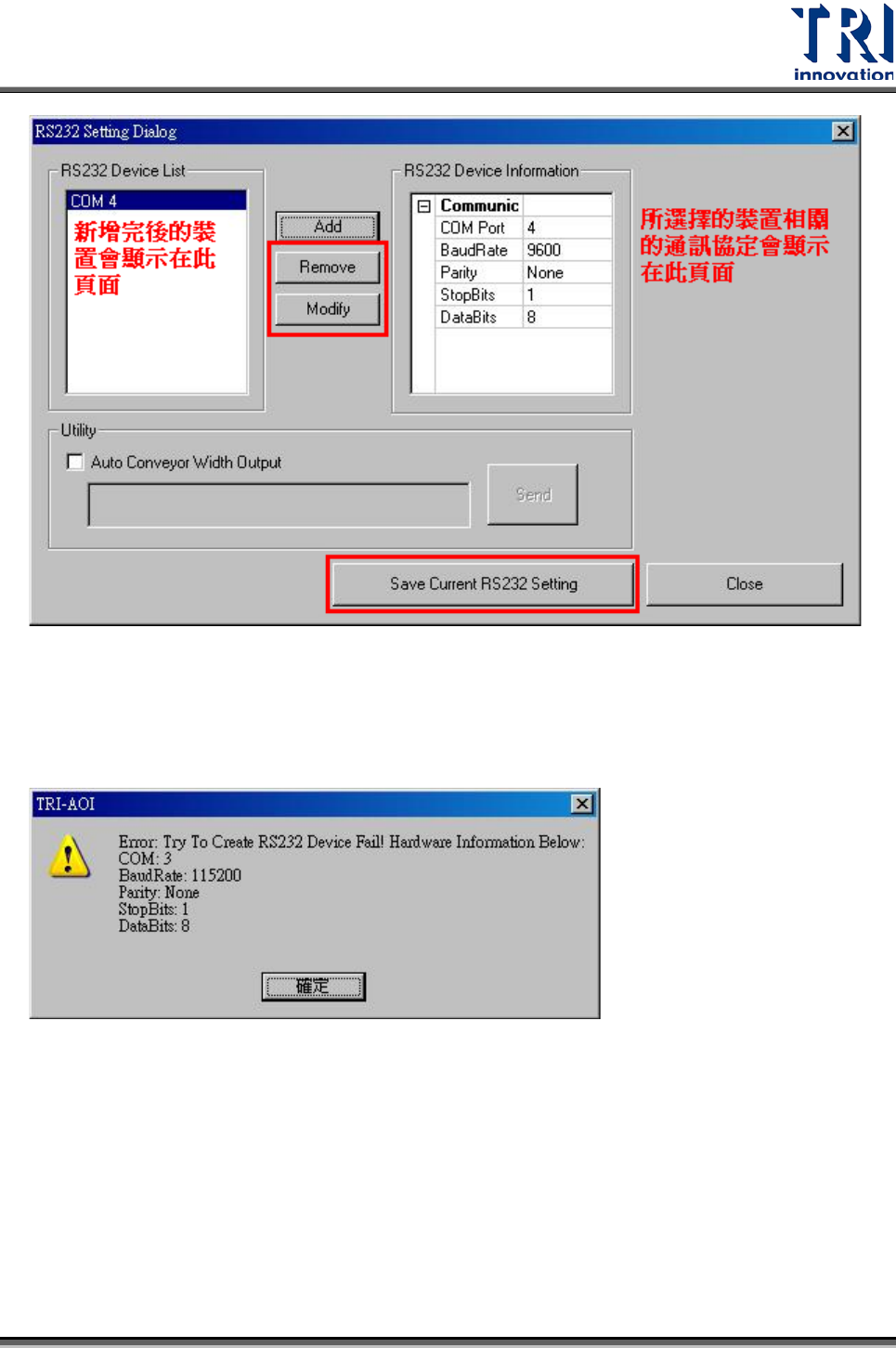

用滑鼠點擊一下[COM Port]部分，就可以手動鍵入 COM Port。用滑鼠點擊一下

[BaudRate]、[Parity]、[StopBits]或[DataBits] 則會有下拉式選單讓使用者選擇。

使用者可以用[Remove]及[Modify]選項進行 RS232 Device 的移除和修改。設定完成

後，按下[Save Current RS232 Setting]，讓 AOI 主程式將目前的設定儲存到

C:\AOI\RS232.xml。

Test Research Inc.

586 TR7700 SII DL User Guide–Software

如果新增的 RS232 裝置無法建立起來，會顯示下面的訊息。表示硬體的通訊協定與使

用者所輸入的不符合，使用者應該要改變設定。

使用者選擇連接後段機台的 RS232 Device，啟動[Auto Conveyor Width Output]功能。
