Test Research Inc. TR 7700 S II DL Us er Gui de – Software 591 (2) ConnectctT oMagazine 設成 1, 表示啟動和 Magazine 連線成功 (3) ConnectToM agazineC omport 設成 Magazi ne 連接機台的 C OM Po rt 如果啟動此功能，且與 Magaine 連線成功的話，會出現下列訊息。 如果啟動此功能，但與…
Test Research Inc.
590 TR7700 SII DL User Guide–Software
3.
N.G PCB Out Finish (R702) Off (PCPLC)
18. 操作說明：

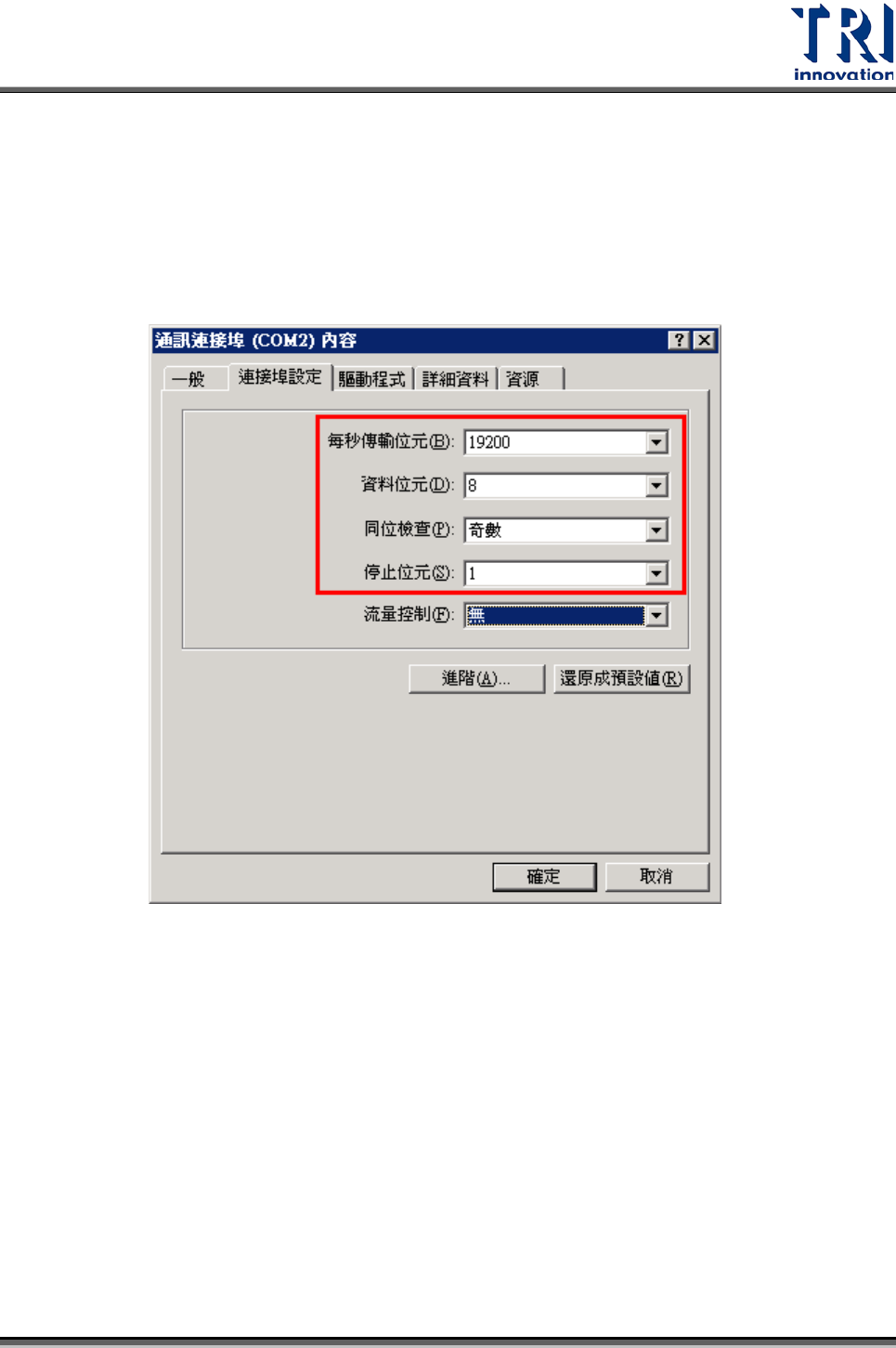

(1) 設定 Magazine 和 AOI 機台的 RS232 COM Port 通訊協定為
BaudRate = 19200，Data Bits = 8，Parity = Odd，Stop Bits = 1
Test Research Inc.
TR7700 SII DL User Guide–Software 591
(2) ConnectctToMagazine 設成 1, 表示啟動和 Magazine 連線成功
(3) ConnectToMagazineComport 設成 Magazine 連接機台的 COM Port
如果啟動此功能，且與 Magaine 連線成功的話，會出現下列訊息。
如果啟動此功能，但與 Magaine 連線失敗的話，會出現下列訊息。
Test Research Inc.
592 TR7700 SII DL User Guide–Software
19. 注意事項：
(1) 註冊碼 ConnectToMagazine = 1。
(2) 註冊碼 ConnectToMagazineComport = 9 根據客戶端的 Magazine
RS232 COM，目前預設為 9，設定 Magazine RS232 COM Port，盡量使
用 COM8 以後，請不要和下列 AOI 機台常用 COM Port 衝突。
目前 TRAOI 有使用的 RS232 COM 有
COM2 (PLC),
COM3 (H/WBarcode),
COM4 (Dual H/W Barcoder),
COM5 (Camera Vistual COM Port),
COM6 (Handy Barcoder),
COM8 (PLC)
20. 障礙排除：
如果發生任何問題，將註冊碼 ConnectToMagazine_LogAnswer 設成 1，然後再
執行一次有問題的動作後，將 Log 檔寄回。
