Test Research Inc.
594 TR7700 SII DL User Guide–Software
• 此時會自動切換成自動模式，並不允取切換。
• 連線異常: (有可能是 Offline PC 沒開啟此功能或 Offline PC 沒開機。
若還有問題請看障礙排除
可以先確認 Inline 機台是否可以存取 Offline PC 的 AOI_Offline_Data
資料夾，若確認完畢，可再點選 ReConnect 重新連線。

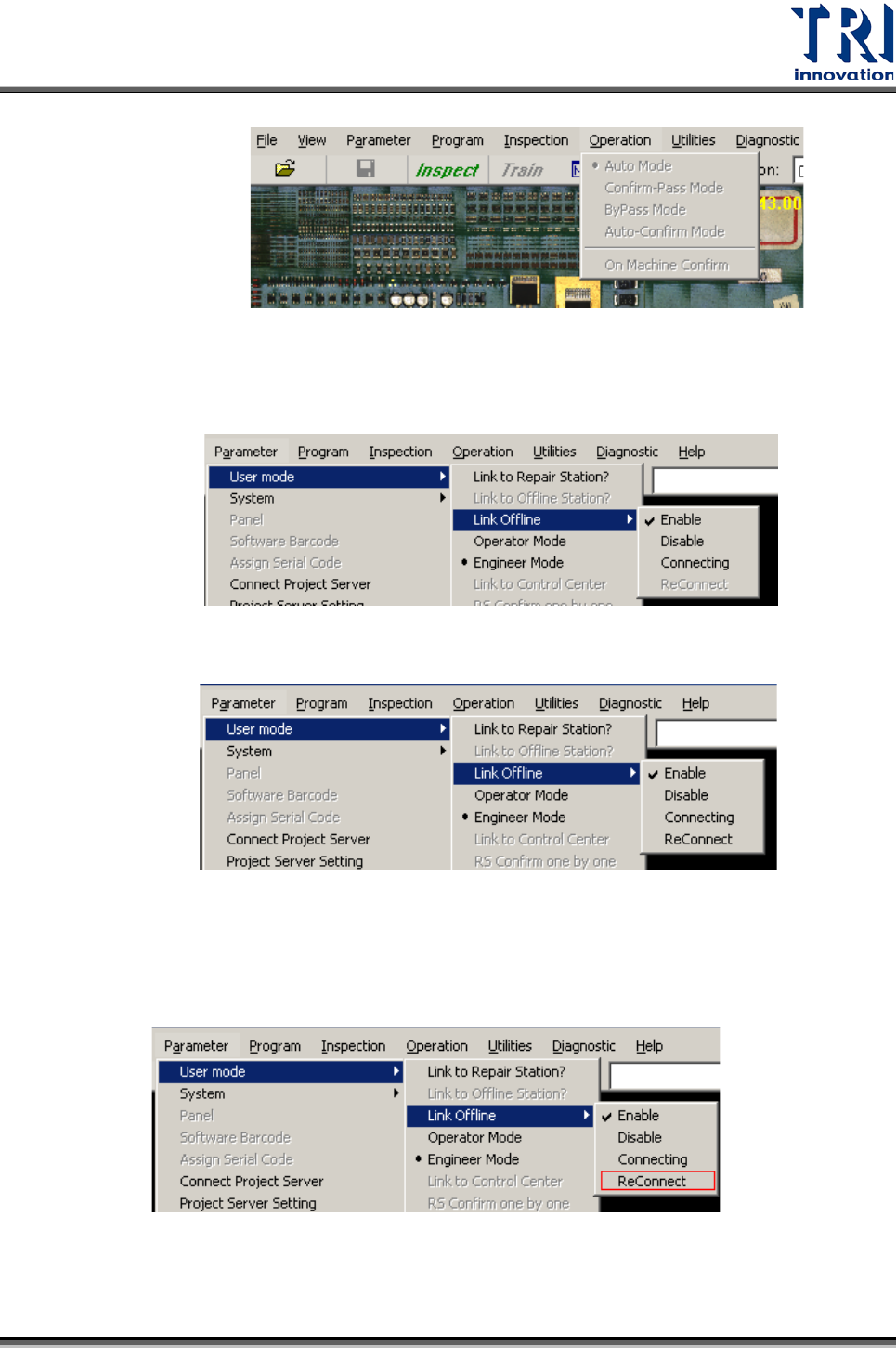

ii. 重送燈光檔並重新確認連線:
選擇[Parameter] > [User Mode] > [Link Offline] > [ReConnect]
iii. 關閉功能:
到[Parameter] > [User Mode] > [Link Offline] > [Disable]打勾
Test Research Inc.
TR7700 SII DL User Guide–Software 595
(2) Offline 機台操作說明: (設定註冊碼: Offline = 1, NewOfflineFeature = 1)
其他操作方式與前版方式一致

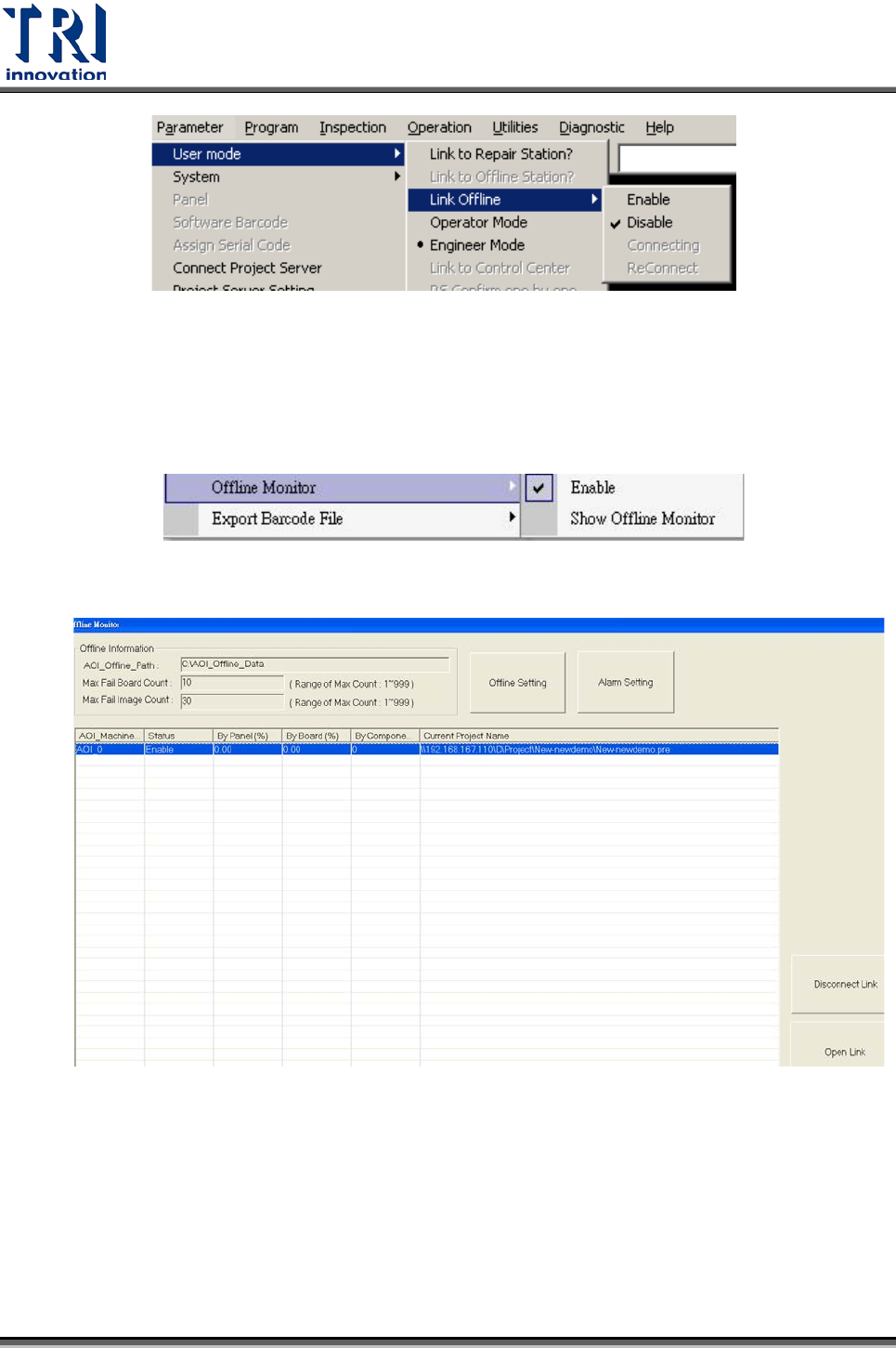

a. 到[Utilities][Offline Monitor][Enable] 打勾
b. 選擇[Utilities][Offline Monitor][Show Offline Monitor]
將會列出所有 Inline 機台的資訊。
Status:
Disable 表示此機台尚未開啟此功能或資料夾存取有問題。
Enable 表示此機台和 Offline PC 之間的連線是正常的。
Loading 表示正在載入此機台所開啟的 pre 檔，即將準備做 fine
tune。是在執行 open link 動作後的狀態。
Fine Tune 表示正在 fine tune 此機台，可透過 disconnect link 取消
Test Research Inc.
596 TR7700 SII DL User Guide–Software
此狀態。

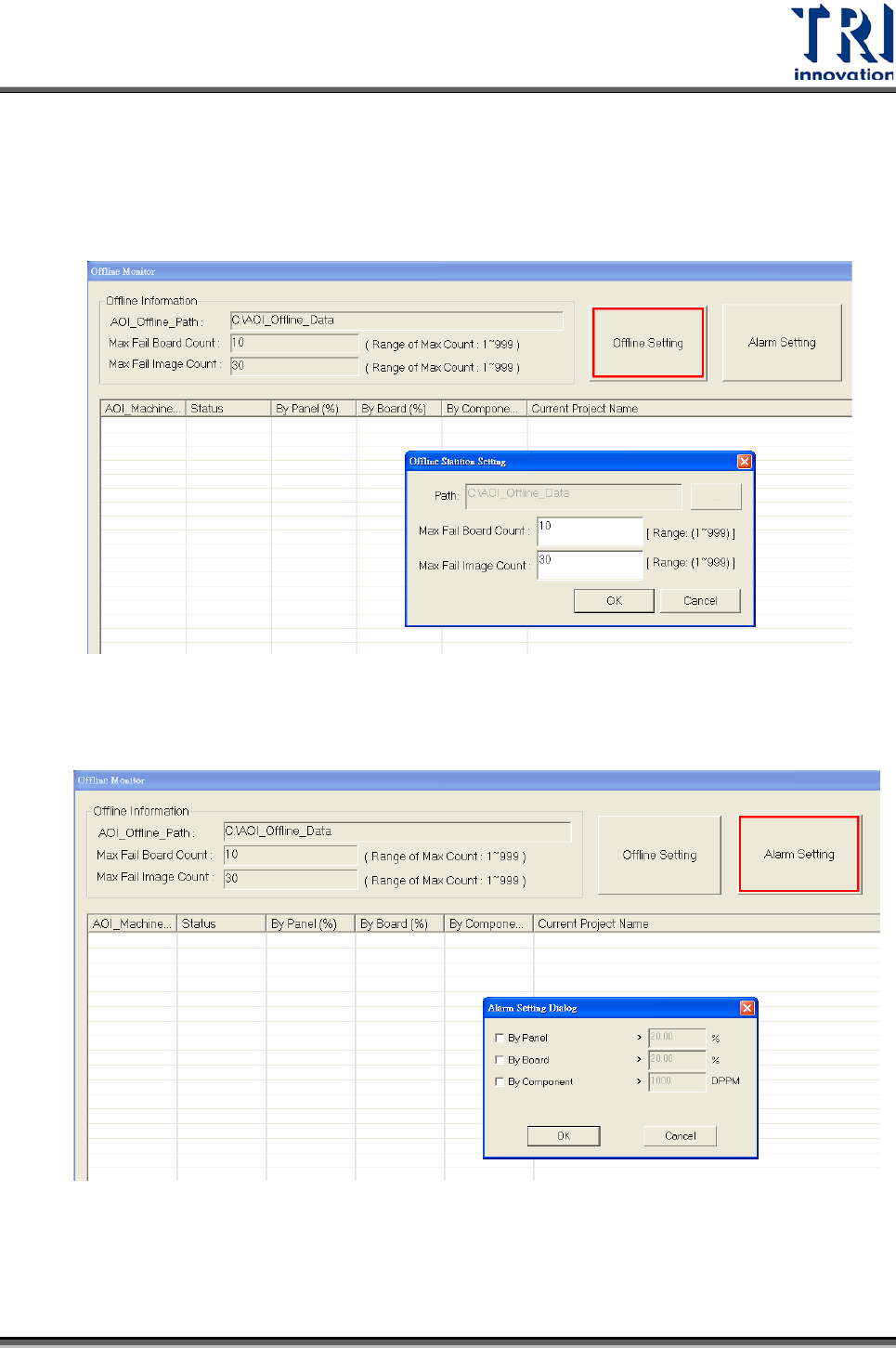

c. 選擇[Offline Setting]:可設定 Max Fail Board Count, Max Fail Image Count
表示機台最多可上傳 Fail Board 和 Image 的上限值。
d. 選擇[Alarm Setting]:可設定 Alarm 參數
Inline 機台檢測完畢後會上傳 Fail Rate，如果超過設定，欄位背景會變紅色
舉例來說，[By Panel] 打勾，使用者輸入警示的標準。表示當 Inline 機台的
[By Panel]Fail Rate 大於 20%的時候，Offline Monitor 就要警告。
