Test Research Inc.
TR7700 SII DL User Guide–Software 597

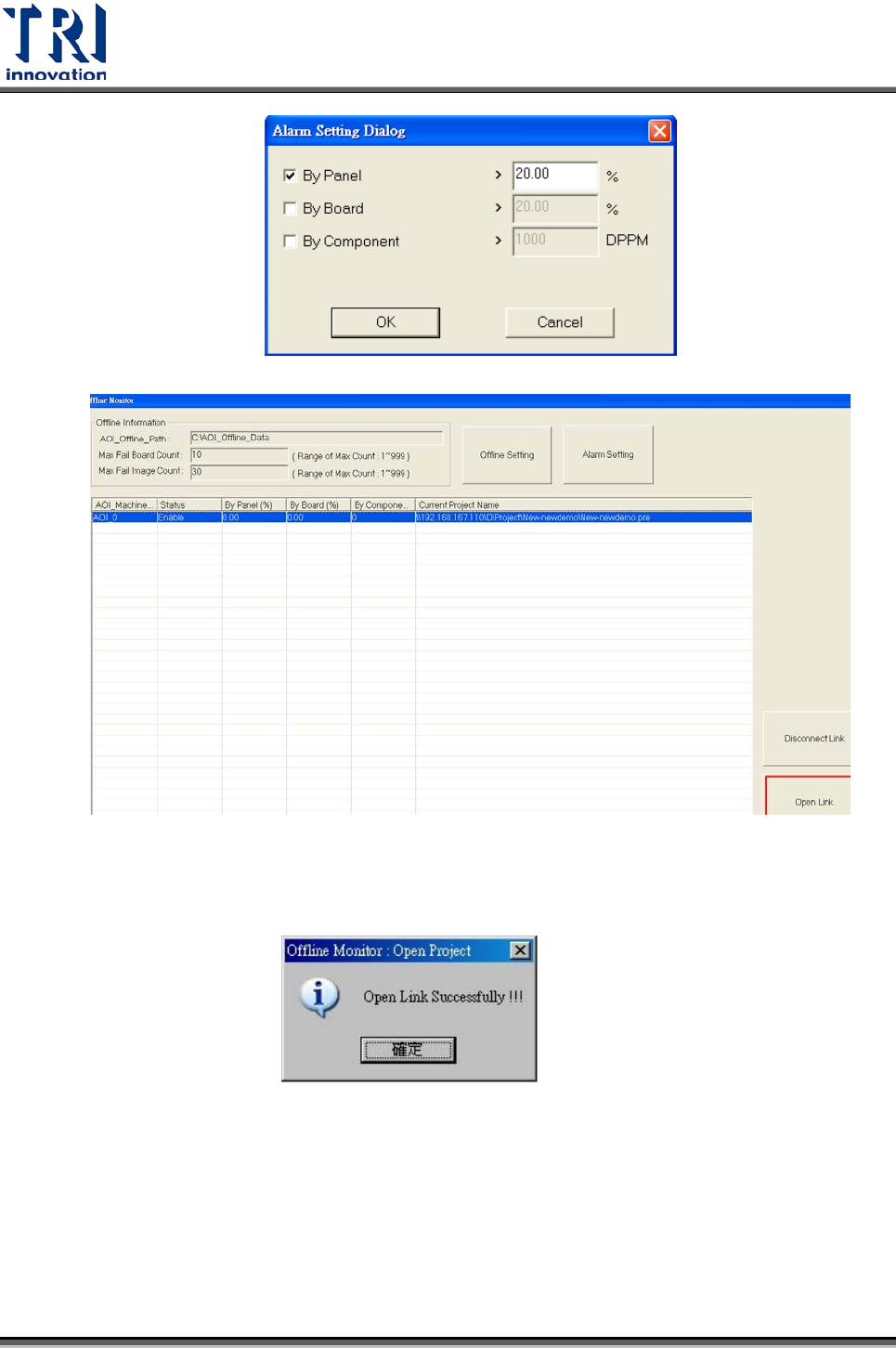

e. 選擇[Open Link]:開啟所選取的連線狀態的機台，準備進行 fine tune
開啟成功後會顯示

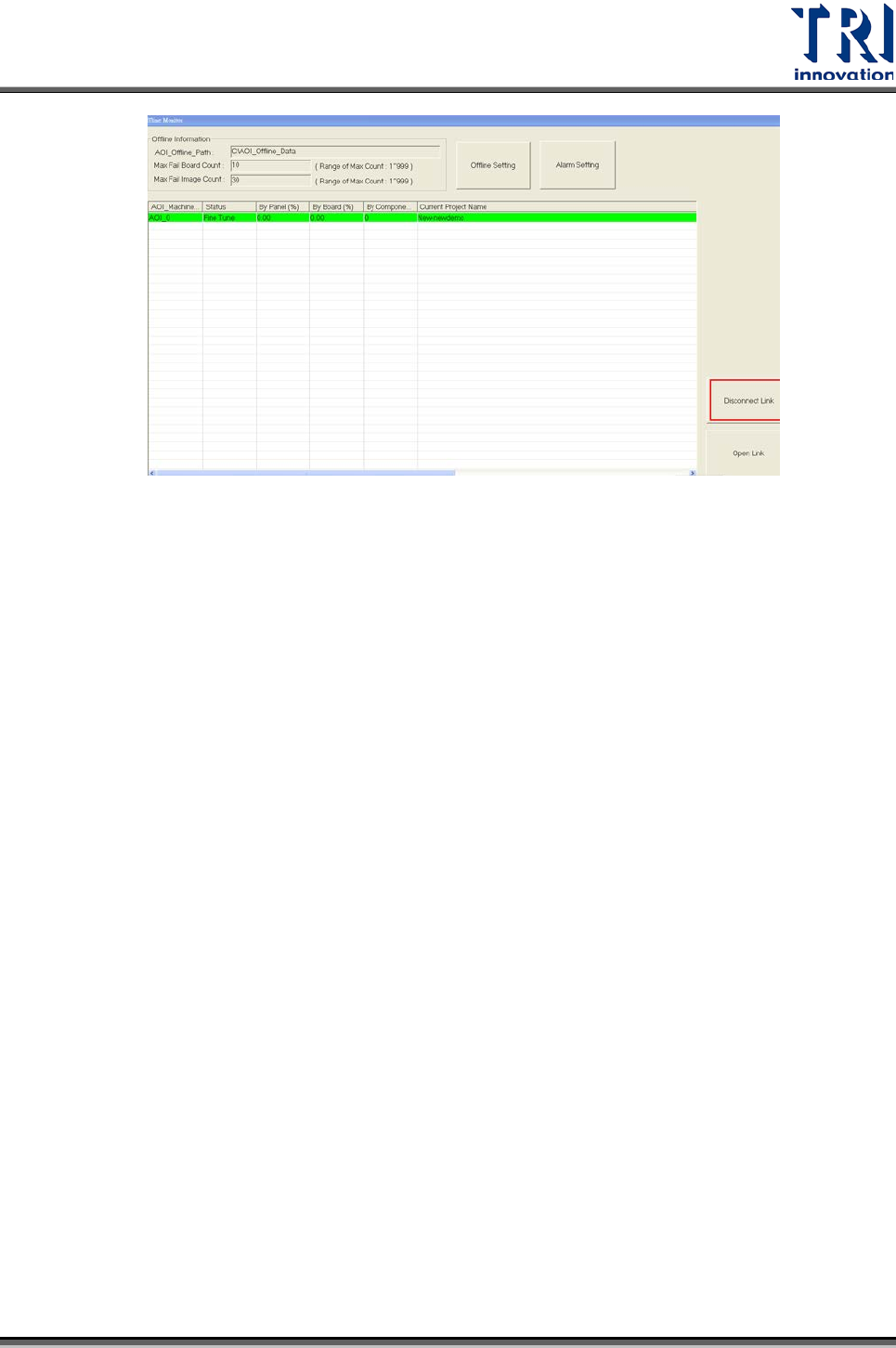

g. 選擇[Disconnect Link]:取消目前正在 Fine Tune 的狀態
Test Research Inc.
598 TR7700 SII DL User Guide–Software
24. 注意事項：
1. Inline 機台部份
a. 註冊碼 : Offline = 0, NewOfflineFeature = 1
b. Inline 機台和 Offline PC 登入的帳號密碼需一致
2. Offline PC 部份
a. 註冊碼 : Offline = 1, NewOfflineFeature = 1
b. C:\ AOI_Offline_Data 資料夾必須開啟使用權限, 讓 Inline 機台可以對該資
料夾進行讀寫動作
c. Inline 機台和 Offline PC 登入的帳號密碼需一致
3. Inline 機台的 Machine ID 不能重複
25. 障礙排除：
1. Max Fail Board Count 和 Max Fail Image Count 數量會影響 Offline PC 看到的
檢數和 Inline 機台實際檢測分數的一致性。

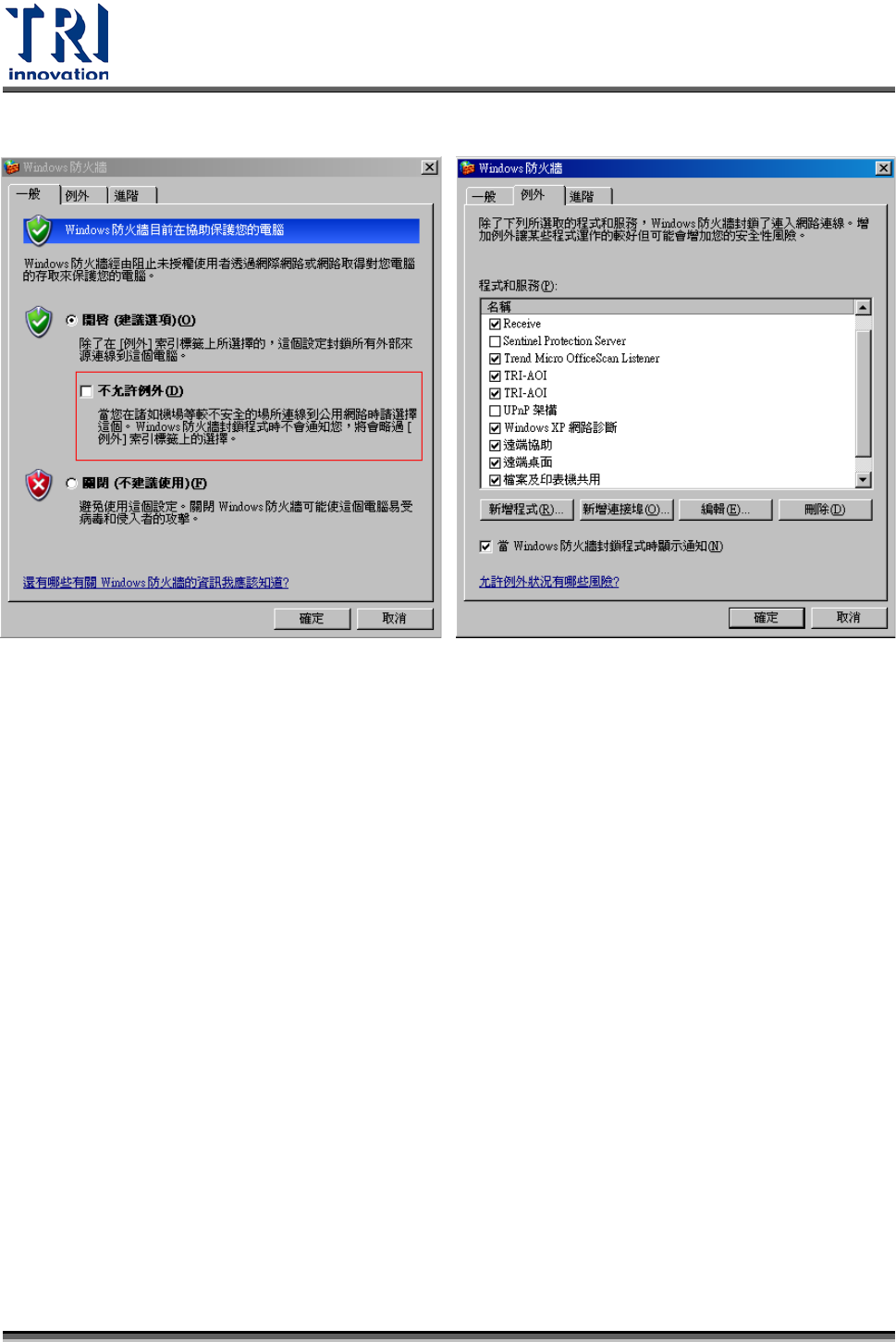

2. 若 Inline 及 Offline 機台設定皆完成也可上網，但卻無法順利建立連線時，請看
防火牆的設定是否正確。
Test Research Inc.
TR7700 SII DL User Guide–Software 599
3.控制台->系統管理工具->本機安全性原則->本機原則->安全性選項->網路存取：
本機帳戶的共用和安全性模式->設為傳統：本機使用者以自已的身份驗證--ok
4. Offline PC 的 C:\AOI_Offline_Data 是用來進行資料交換的資料夾，因此必須
開啟使用者 的權限(Full Access, Read, Write)。因此在過程當中有疑問，請
先確認 Inline 機台是否能正常存取 Offline PC 的 AOI_Offline_Data 資料夾。
5. 下面會針對過程當中所應用到的文件擺放位置說明介紹:
a. C:\AOI_Offline_Data
過程當中有需的資料全擺放在 Offline PC 的這資料夾中
b. C:\AOI_Offline_Data\AOI_2
各個機台的資料會依各機台的 machine id 分門別類放好。連線成功時，
Inline 機台會將燈光檔和 pre 放置於此。燈光檔複製到 Offline PC 完成時
