Test Research Inc. 48 TR 7700 S II DL Us er Gui de – Software 3. 若有需要可以進行以下微調，詳細功能請參閱 第 5 章 ，常使用到的功能有以下幾 項： 學習 (Train) 檢測框 增加代料影像 調整檢測框的位置及大小 設定檢測框框的搜尋範圍 設定比對條件參數 更改 FOV 燈光設定 新增或刪除 FOV 設定 [Warp] 框。 4. 可在尋找 FOV( 型別 / 名稱 )…
Test Research Inc.
TR7700 SII DL User Guide–Software 47
主畫面

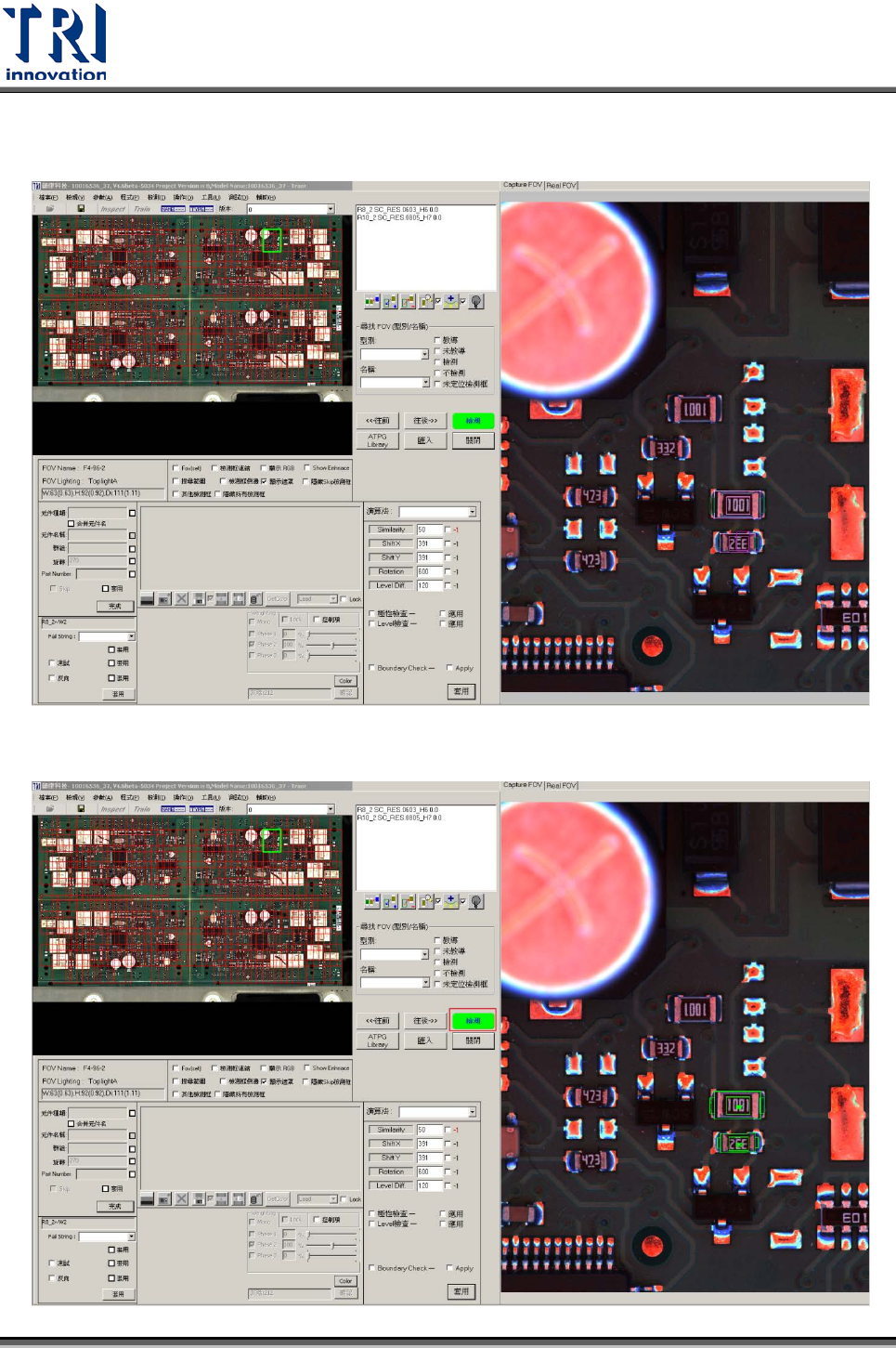

2. 依序檢視每個 FOV，可按下[檢測]按鈕查看此 FOV 的檢測結果。
Test Research Inc.
TR7700 SII DL User Guide–Software 49

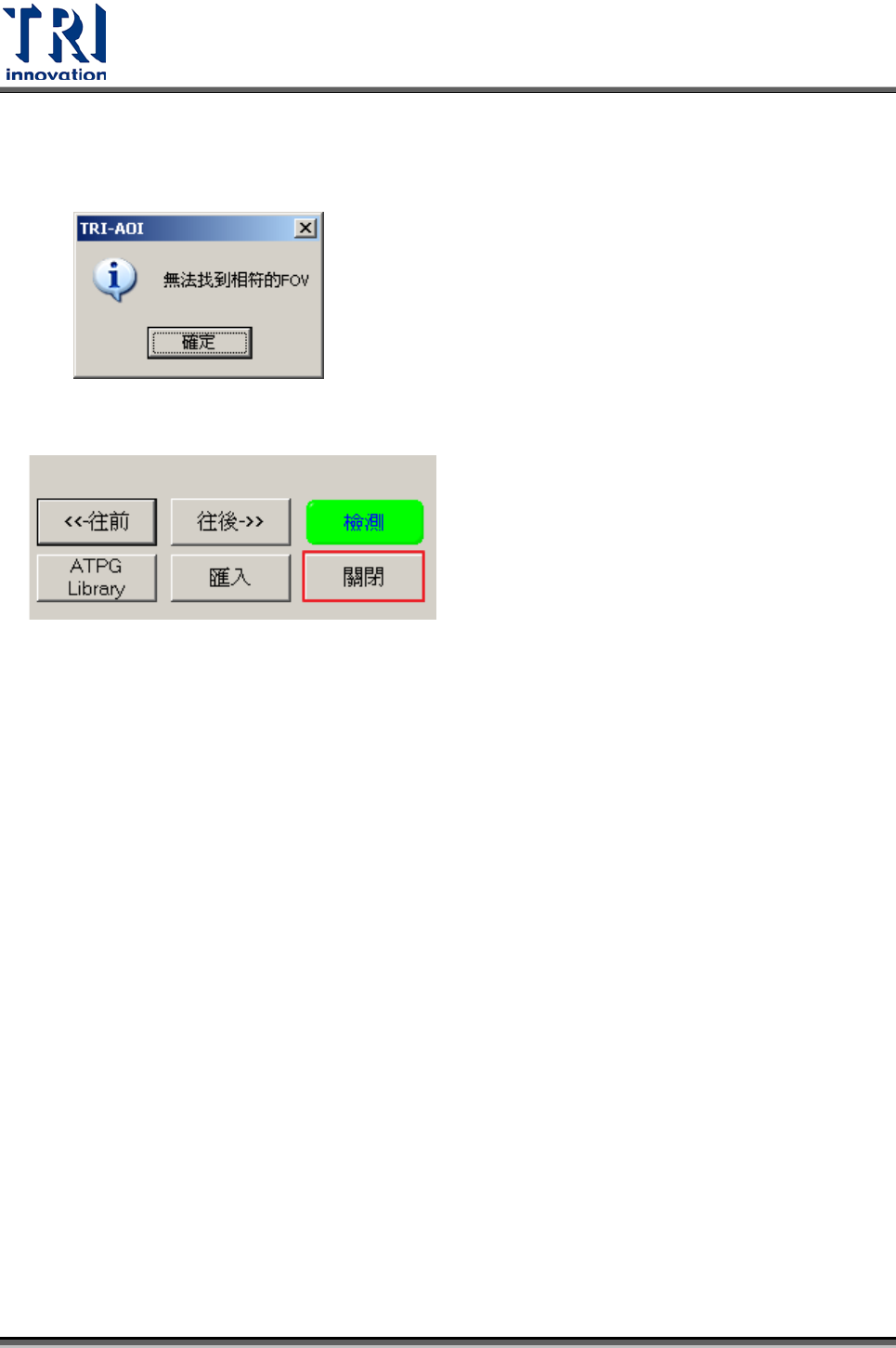

5. 當所有的 FOV 中的檢測框都確認教導後，按下[往前]或者[往後]都會產生以下視
窗，代表所有的檢測框都已經教導完成。按下[確定]繼續動作。
6. 按下[關閉]離開 Train 視窗。
