Test Research Inc.
608 TR7700 SII DL User Guide–Software

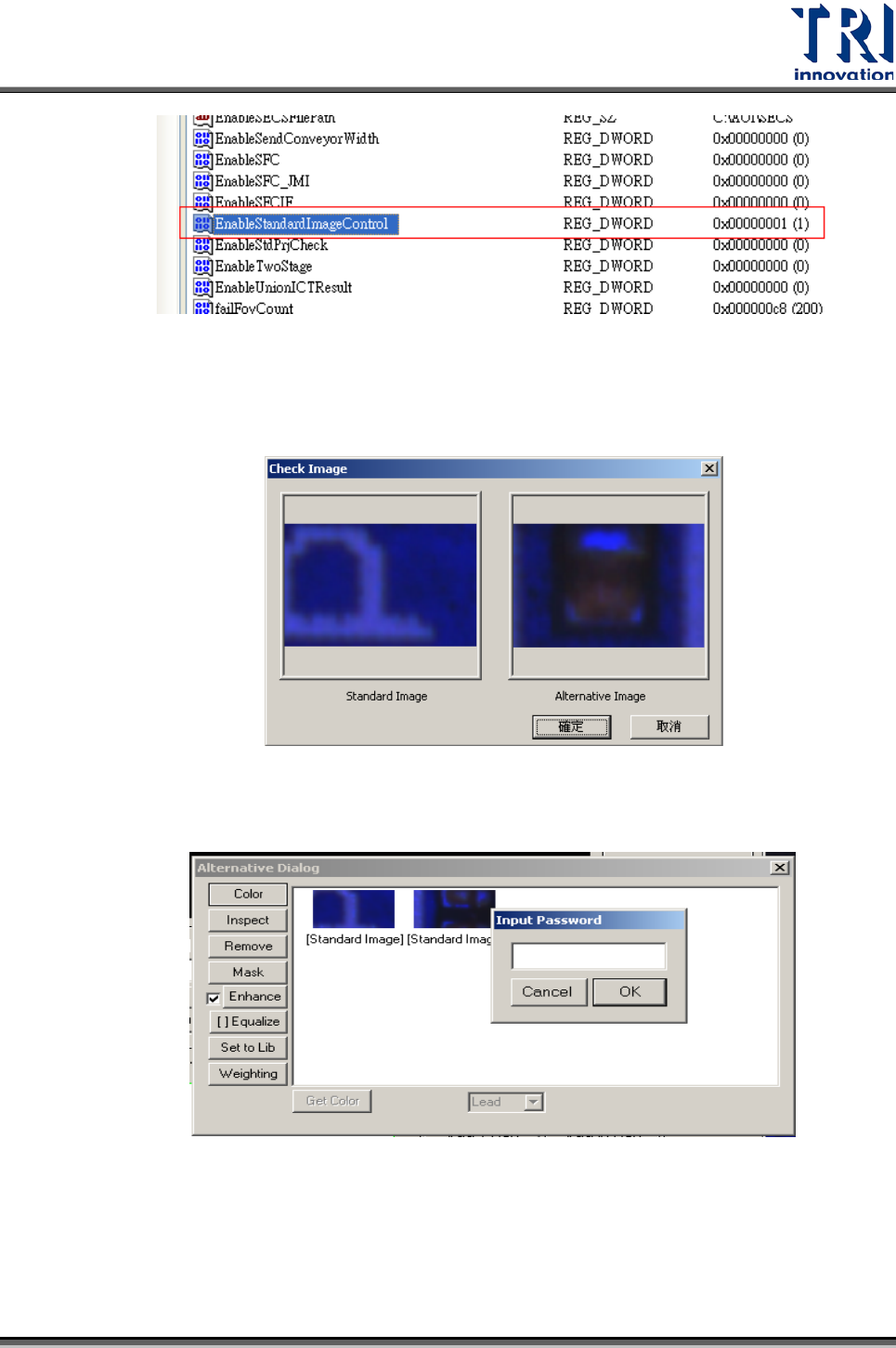

2. 若存在標準代料影像時要加入新代料影像時，會跳出比對視窗，以便確認影
像正確性，左方為標準影像(只取第一個標準影像顯示)，右方為將加入的代
料影像。若不存在標準影像，則不跳出比對視窗。
3. 要刪除標準代料影像時會跳出密碼輸入框(7100)，以防止誤刪影像，非標準
影像則不需密碼。

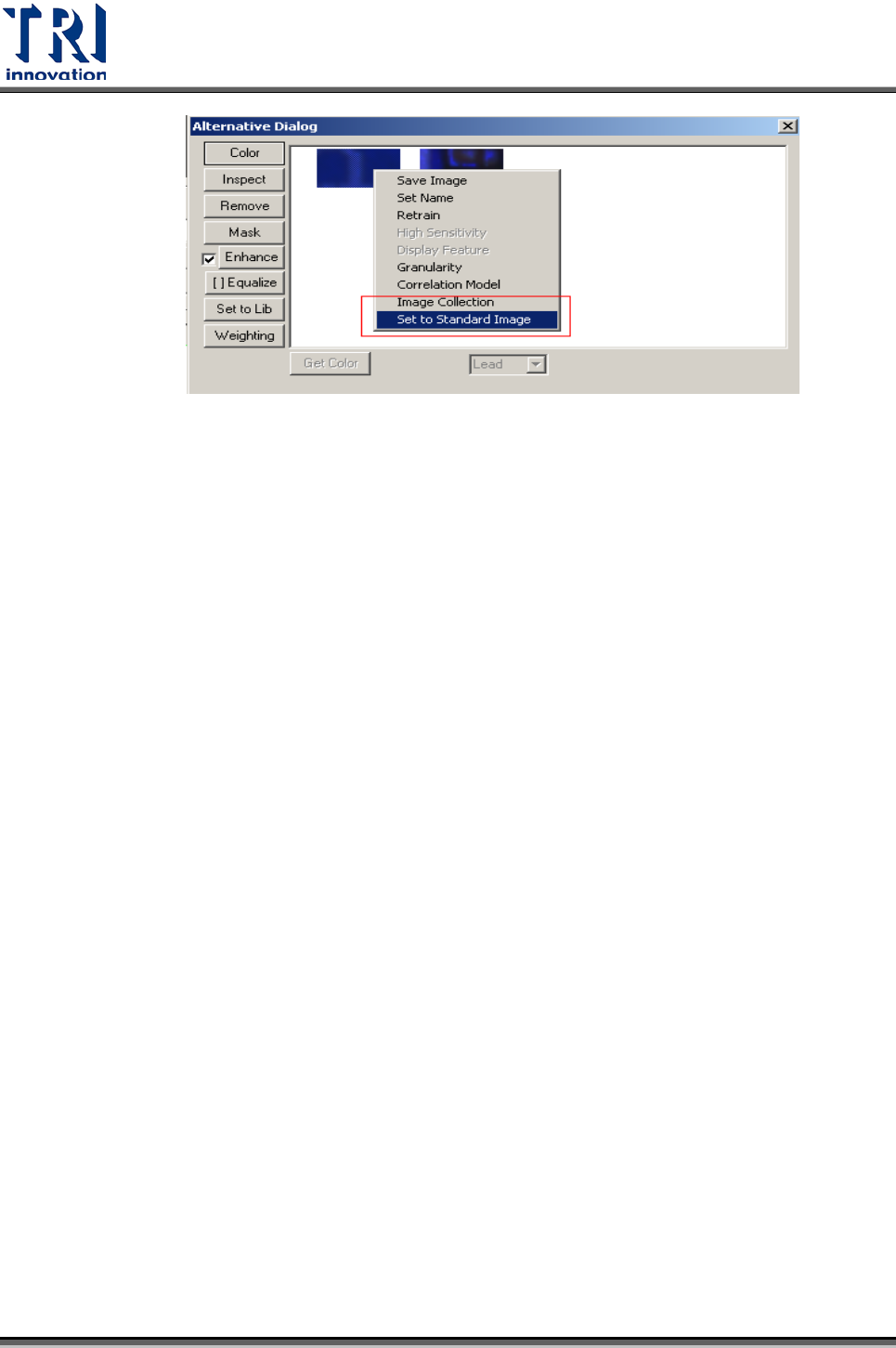

4. 可在非代料影像右鍵跳出 Pop menu 選擇 Set to Standard Image，即可設定
為標準影像亦可取消標準影像設定時需要輸入密碼。
Test Research Inc.
TR7700 SII DL User Guide–Software 609
障礙排除：
1. EnableStandardImageControl = 1。
2. 刪除影像密碼為 7100。
7.28
Extrablob 根據 Ratio 值個別 Mask 功能
功能介紹：
提供 Extrablob 根據設定的 Mask Value 個別 Mask 功能。
功能說明：
可將 ExtrablobBox 根據檢測框的灰階值與 mask zone 作 Mask，並且一次性套用
到相同的類型 (ByName)。
操作說明：

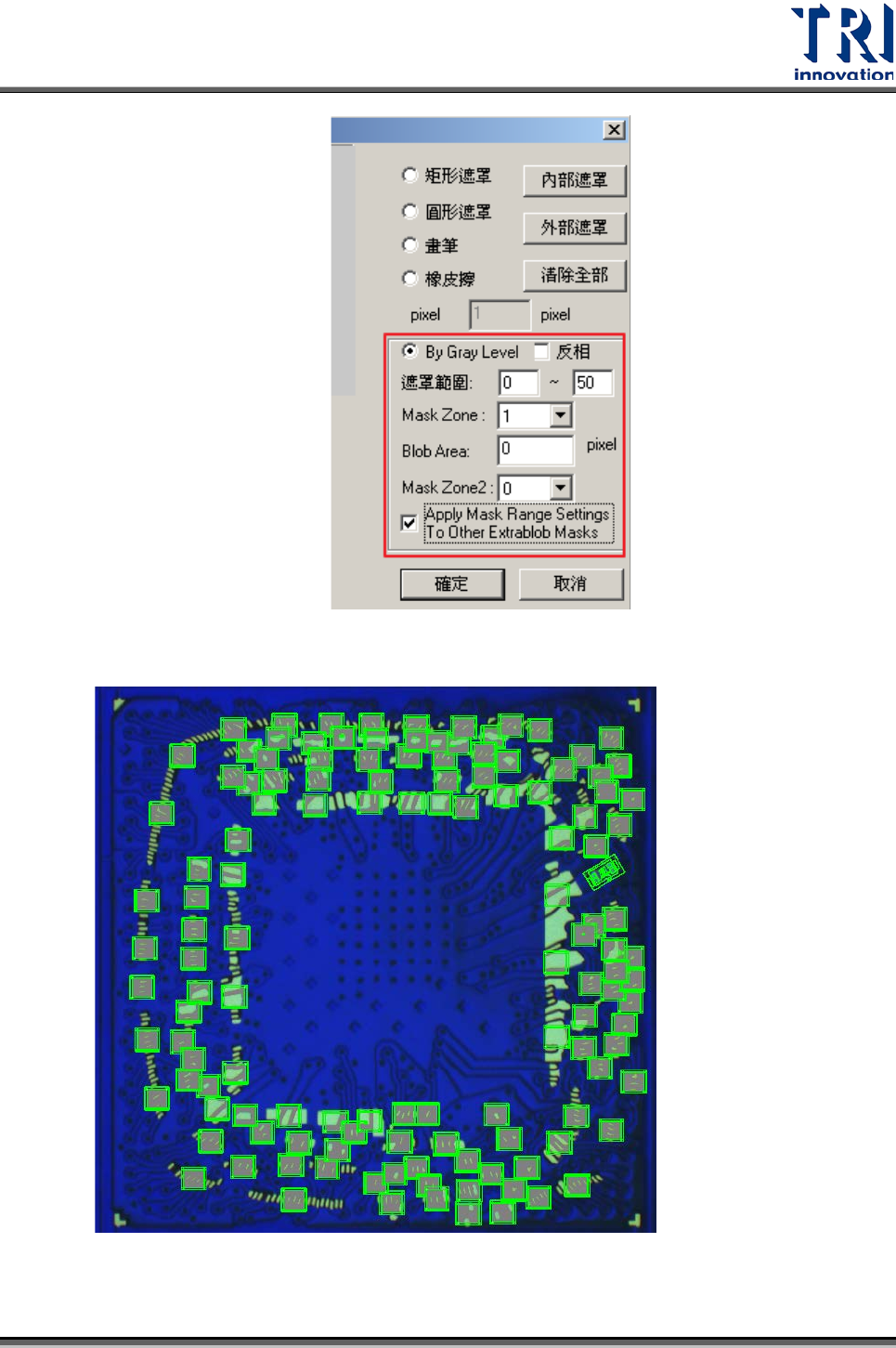

1. 當在 Train 時，選擇 ExtrablobBox 框後，按右鍵選擇[設定遮罩]，開啟遮罩影
像視窗。
2. 勾選 By Gray Level 去設定合適的 Mask Range 與 Mask Zone。設定完成後若
需要以此設定值去套用到所有的 Extrablob 作 Mask，請再勾選 Apply Mask
Range To Other Extrablob Masks。(此選項只有在選取 Extrablob 時會出現。)
Test Research Inc.
610 TR7700 SII DL User Guide–Software
3. 請選取 By Type(Same Alogorithm)套用到所有相同的類型。
4. Mask 後的結果如下圖所示。
注意事項：
