Test Research Inc.
612 TR7700 SII DL User Guide–Software
多台 AOI 串連時，能統計好壞板資料。提供給機械手臂自動將不良版分開。一條
產線上以兩台 AOI 測試，將 RAM 成品放置於 Tray 盤治具上測試。第一台測試正
面、中間架翻板機、第二台測試背面、後接機械手臂自動將不良板分開。此功能
會將第一台與第二台測得的不良資料彙整後，送給機械手臂告知哪幾片為不良。
功能說明：
AOI 機台會先設定輸入路徑和輸出路徑。檢測結束後會從輸入路徑中撈取前一台
機台的檢測結果，彙整好後，再將資料寫入輸出路徑中。撈取時會從輸入路徑中
撈取檔名時間較舊的檔案，產生資料時會以當時時間為檔名。
檔案名稱: 年月日時分秒.txt
檔案格式: 不良板板號，以逗號分隔。例如: 6，2
使用說明：
1. 註冊表 COMPANYNAME 設為 PANRAM

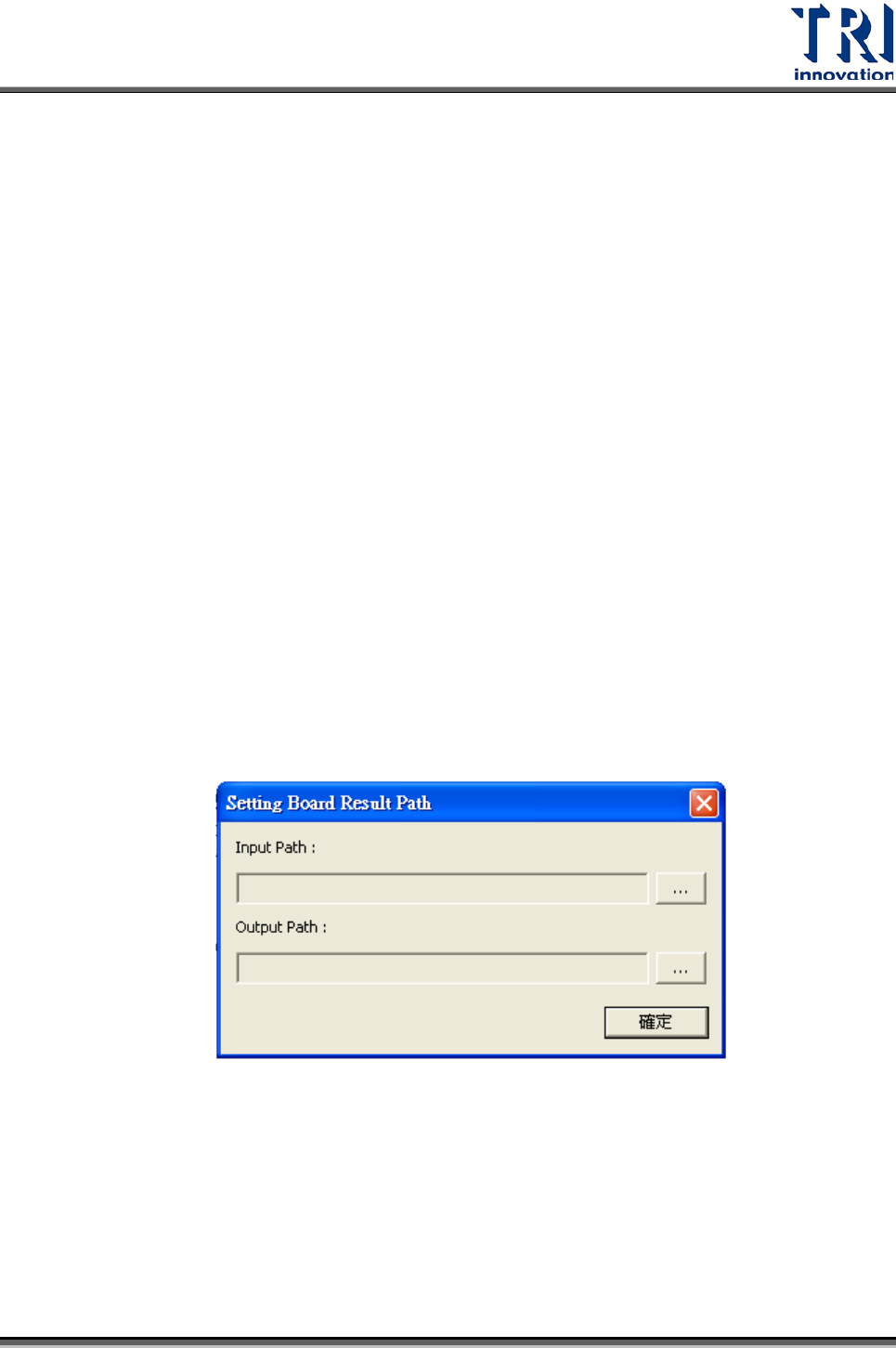

2. 第一次使用此功能，軟體開啟時會跳出設定路徑視窗。設定完畢後會自動將
路徑資料存進註冊表 BoardResultInPath、BoardResultOutPath。注意:
Input Path 和 Output Path 不可相同、Output Path 不可為空。
3. 當註冊表 BoardResultOutPath 為空或 BoardResultOutPath 和
BoardResultOutPath 為相同時，軟體開啟時也會跳出設定路徑視窗。若想重
新設定路徑，可將註冊表路徑清空，再重開程式即可重新設定。
4. 若過程當中，軟硬體出現異常。需要重新啟動此流程時，請將串連的 AOI 機
台都先暫停檢測、資料夾清空，再開始重新檢測。
注意事項：
1. 確認註冊表 COMPANYNAME 設定為 PANRAM。
2. 確認註冊表 BoardResultInPath、BoardResultOutPath 所設定的路徑是否正
確且可存取。
Test Research Inc.
TR7700 SII DL User Guide–Software 613
7.31
OCV 功能
功能介紹：檢測元件上的文字影像與模組的影像相似度，進行錯件或漏件確認。
功能說明：
• 使用影像比對，與 OCR 使用字型庫(font library)進行文字辨認有所不同。
• 檢測結果只有 Pass/Fail，輸出結果只有分數 similarity。
• OCV 可相容於 ATPG 功能，進行多元件放框檢測，可應用於大量元件測試。
• OCV 對於字元位移、旋轉與縮放具有較佳的容忍度。
介面說明：
Train 增加 OCV 檢測框說明：
1. 萬用框選取字串，大小約等於字串本體，以利後續文字切割
2. 選擇元件
3. 按下 Add 1 Box
4. 選擇演算法為 OCV
Set Phase Weight 說明：
1. 調整適當對比以利後續 Auto Learning
Test Research Inc.
614 TR7700 SII DL User Guide–Software
2. 如右圖影像過曝會造成 Auto Learning 錯誤，另外上下涵蓋文字以外的白色
區域也會影響 Auto Learning 效果
Training Result Verify Dialog OCV 訓練說明:
1. 輸入字串，並選擇角度。
2. 選擇文字切割方法。
3. 右側影像綠框表示切割結果，並標明正確文字順序。
4. Weighting 不佳可以 Re-weighting。
5. OK 完成。過程中若無出現任何訊息代表訓練完成。
