Test Research Inc.
TR7700 SII DL User Guide–Software 613
7.31
OCV 功能
功能介紹：檢測元件上的文字影像與模組的影像相似度，進行錯件或漏件確認。
功能說明：
• 使用影像比對，與 OCR 使用字型庫(font library)進行文字辨認有所不同。
• 檢測結果只有 Pass/Fail，輸出結果只有分數 similarity。
• OCV 可相容於 ATPG 功能，進行多元件放框檢測，可應用於大量元件測試。
• OCV 對於字元位移、旋轉與縮放具有較佳的容忍度。
介面說明：

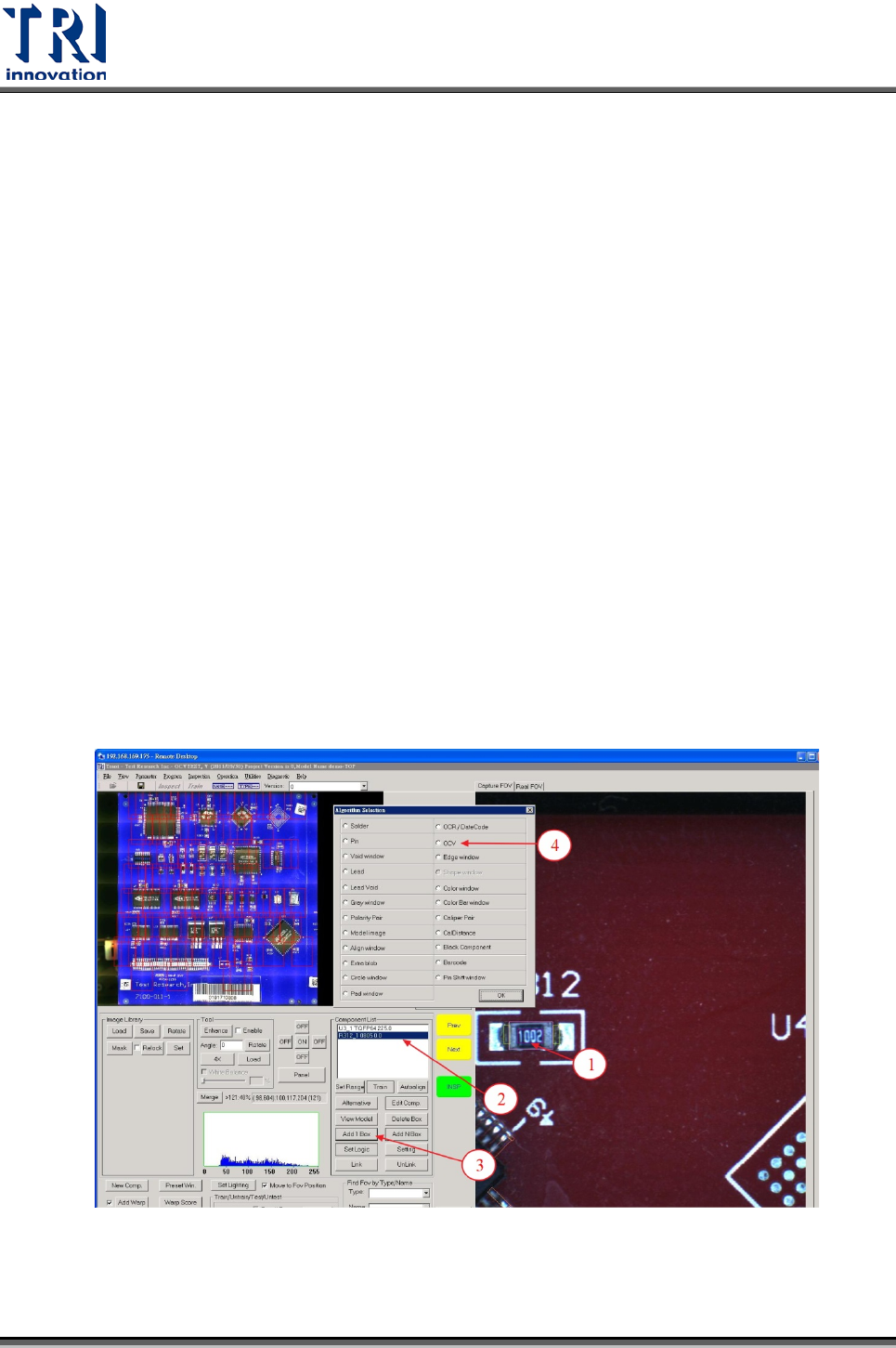

Train 增加 OCV 檢測框說明：
1. 萬用框選取字串，大小約等於字串本體，以利後續文字切割
2. 選擇元件
3. 按下 Add 1 Box
4. 選擇演算法為 OCV

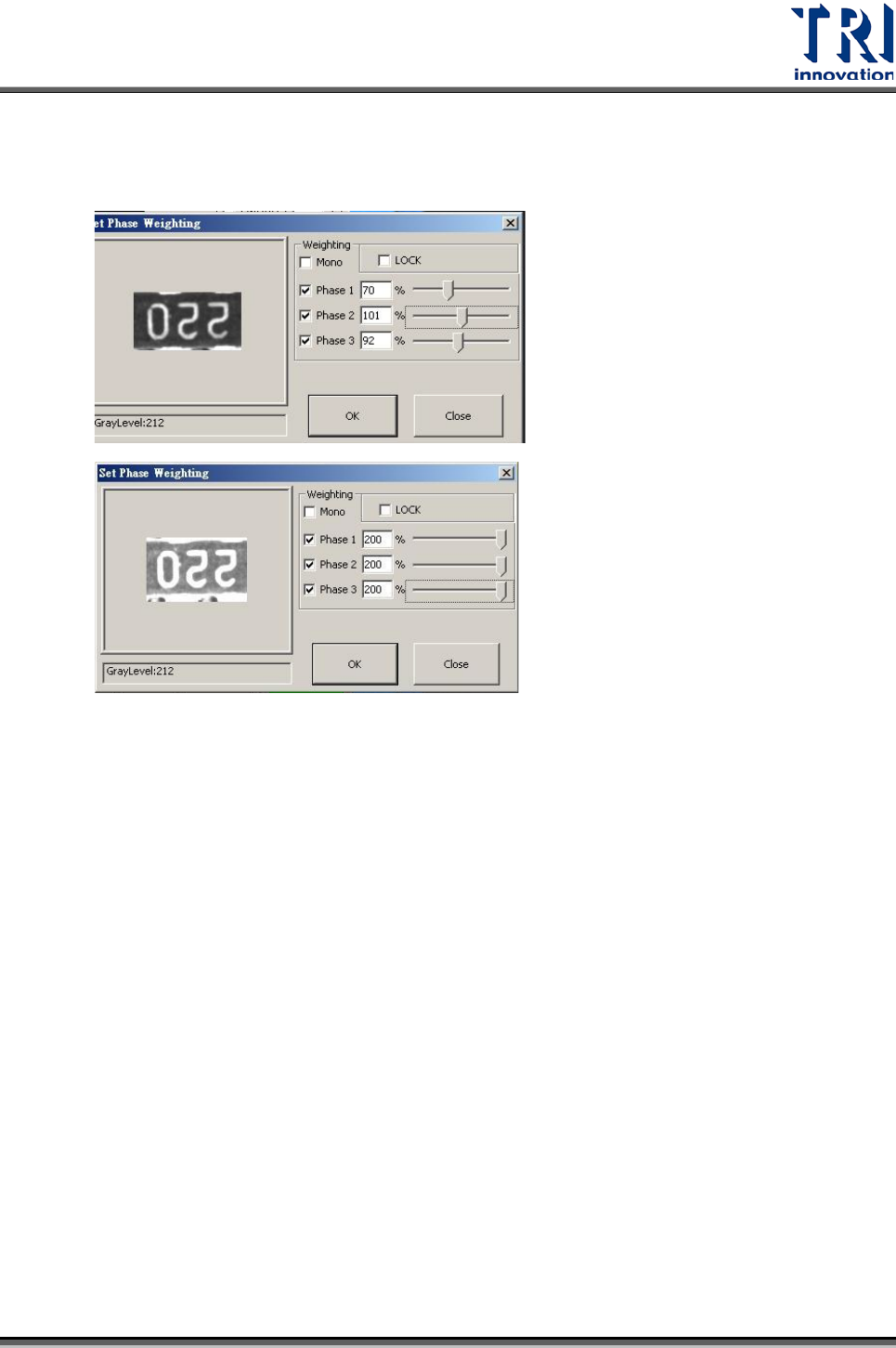

Set Phase Weight 說明：
1. 調整適當對比以利後續 Auto Learning
Test Research Inc.
614 TR7700 SII DL User Guide–Software
2. 如右圖影像過曝會造成 Auto Learning 錯誤，另外上下涵蓋文字以外的白色
區域也會影響 Auto Learning 效果

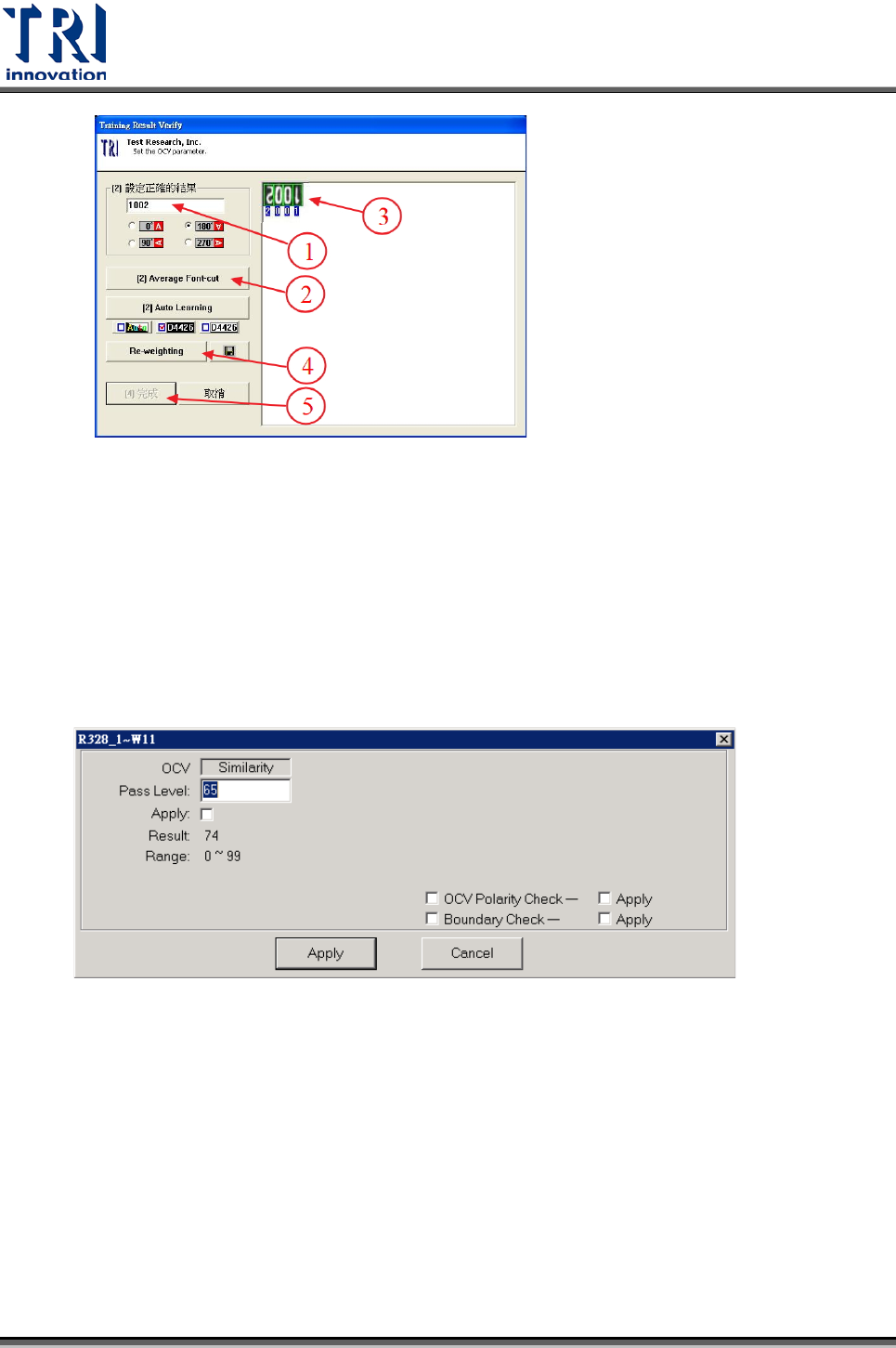

Training Result Verify Dialog OCV 訓練說明:
1. 輸入字串，並選擇角度。
2. 選擇文字切割方法。
3. 右側影像綠框表示切割結果，並標明正確文字順序。
4. Weighting 不佳可以 Re-weighting。
5. OK 完成。過程中若無出現任何訊息代表訓練完成。
Test Research Inc.
TR7700 SII DL User Guide–Software 615
設定說明:
1. 預設 Pass Level 為 65。
2. 預設檢測流程不會確認極反，若 0 度檢測分數低於 65，則轉 180 度檢測，
只要有找到即 Pass。
3. 勾選 OCV Polarity Check 並 Apply，則極反時會報 Fail。
ATPG 增加 OCV 代料說明:
1. 選擇 Method 為 OCV_WINDOW。
2. 選擇 Image_Group，沒有設定的 group 會成為 untrain 框。
3. Add 代料影像。
4. Set Phase Weighting。
5. 進入 OCV 訓練視窗(請參考 Training Result Verify Dialog 說明) 。
