TR7700 SII DL User Guide–Software 615
設定說明:
1. 預設 Pass Level 為 65。
2. 預設檢測流程不會確認極反，若 0 度檢測分數低於 65，則轉 180 度檢測，
只要有找到即 Pass。
3. 勾選 OCV Polarity Check 並 Apply，則極反時會報 Fail。

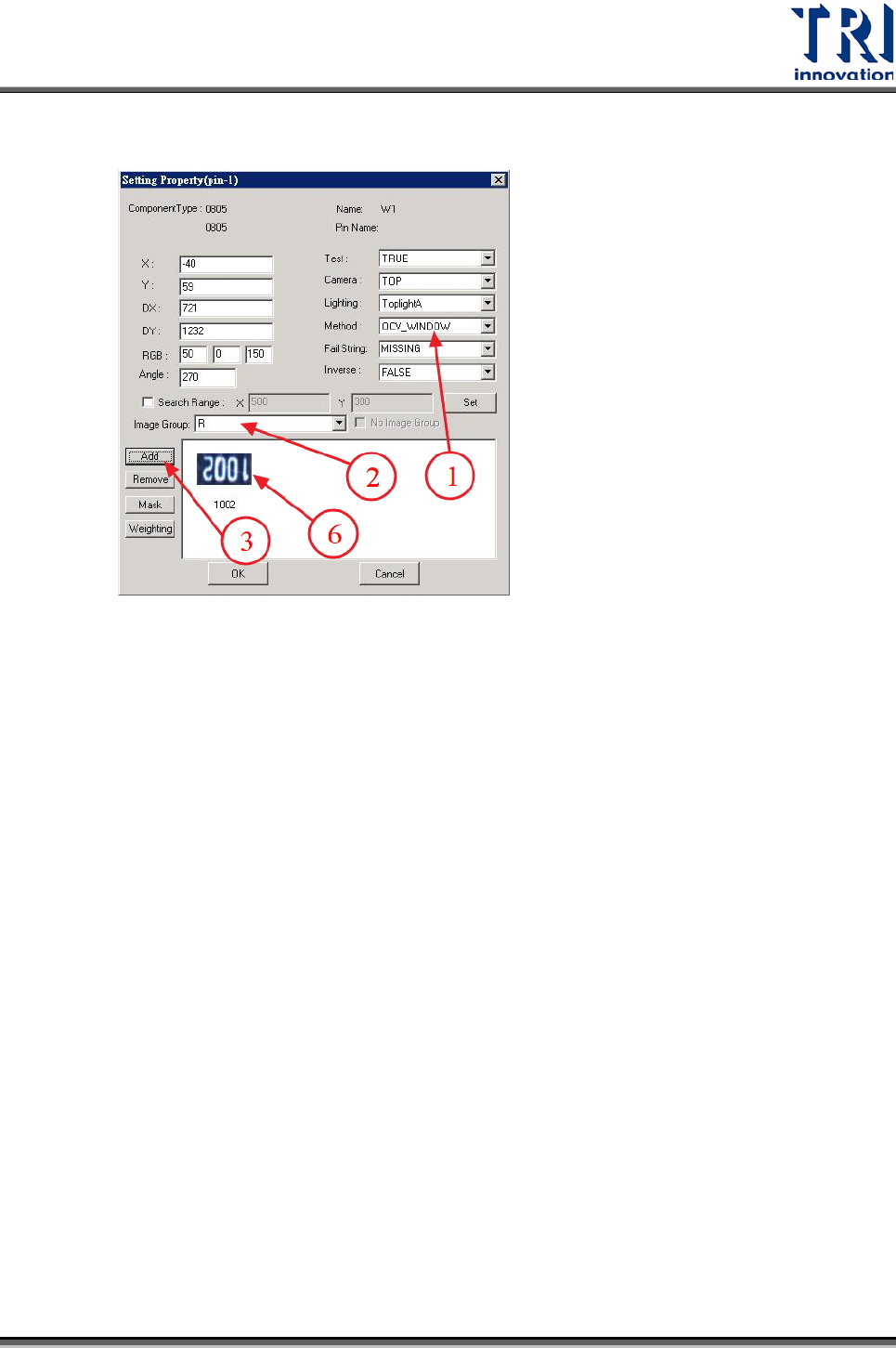

ATPG 增加 OCV 代料說明:
1. 選擇 Method 為 OCV_WINDOW。
2. 選擇 Image_Group，沒有設定的 group 會成為 untrain 框。
3. Add 代料影像。
4. Set Phase Weighting。
5. 進入 OCV 訓練視窗(請參考 Training Result Verify Dialog 說明) 。
Test Research Inc.
616 TR7700 SII DL User Guide–Software
6. 完成新增代料。
操作說明：
字元切割訓練方法:
1. Average Font-cut:
1.1 平均切割出一樣寬度的文字。
1.2 此為預設建議方法。
2. Auto Learning:
2.1 使用 blob analysis 自動找出各文字(使用前要先選擇選擇黑底白字或白
底黑字) 。
2.2 此方法適用於字寬不均的狀況。
2.3 斷字、連字或是找出字數小於輸入字數便會失敗。
2.3 失敗後會自動切換到 Average Font-cut。

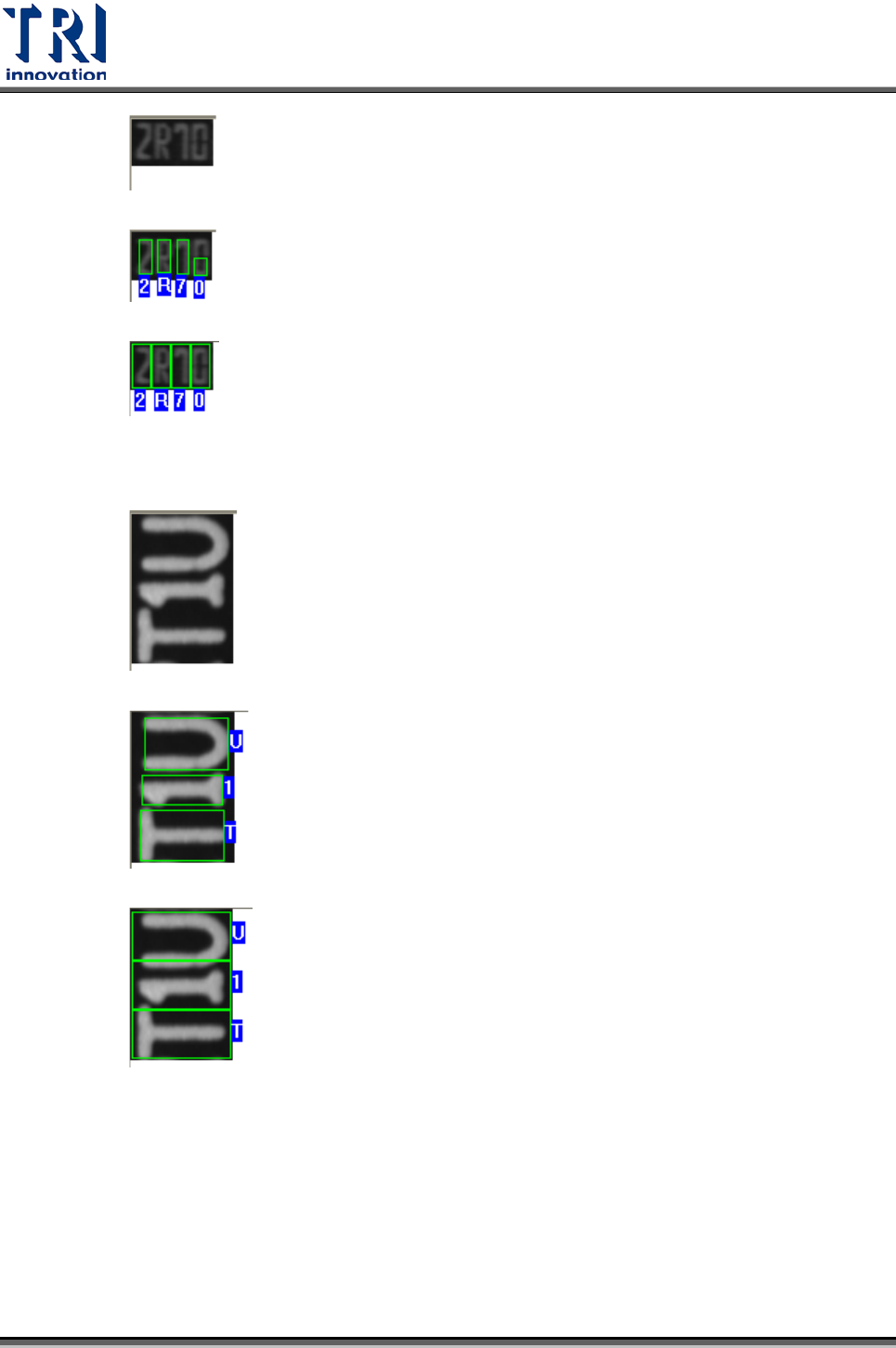

範例 1：
1. 字元 0 有斷字現象。
Test Research Inc.
TR7700 SII DL User Guide–Software 617
2. Auto Learning 判斷錯誤 。
3. 使用 Average Font-cut 即可。
範例 2：
1. 字寬不均。
2. Average Font-cut 分割不準。
3. Auto Learning 可自動判斷。
注意事項：
1. Cognex Vision Library CVL 6。2 以上。
2. 需要含有 OCV 的 dongle key。
3. 設定註冊表 OCRdatecode = 1
4. 最小文字限制 10*10 pixel。
5. 文字超過 64*64 pixel，檢測速度可能會變得非常慢。
