Test Research Inc.
TR7700 SII DL User Guide–Software 619
解決方案: 最終訓練結果失敗，請檢視前述幾項錯誤訊息或是調整 OCV 框。
狀況 6。肉眼看不出字符差異，OCV 仍然很敏感?
解決方案: 代料影像不佳可能造成這種狀況，例如框到電極。
框到電極的代料影
像
Average font-cut
正確代料影像
Average font-cut
Test Research Inc.
620 TR7700 SII DL User Guide–Software
8
開始檢測
警告：經過完整訓練的人員才能進行以下之安裝步驟，以避免電
擊或機械傷害。
警告：機器運作時不可將頭、手以及身體伸入機器中，以避免電
擊或機械傷害。
8.1
開啟電源
1. 打開機台上蓋確認內部無異物存在，確認緊急停止開關已經鬆開，安全鎖切換到
[ON]，並關閉上前蓋。
2. 確認電源線已接妥 220 伏特，單相電源。
3. 開啟機器後門之斷路器(向上拉開)。
4. 將前方電源開關順時針方向轉動來開啟電源。
5. 接著按下人機界面之[復歸]按鈕來啟動 X-Y Table。
Test Research Inc.
TR7700 SII DL User Guide–Software 621

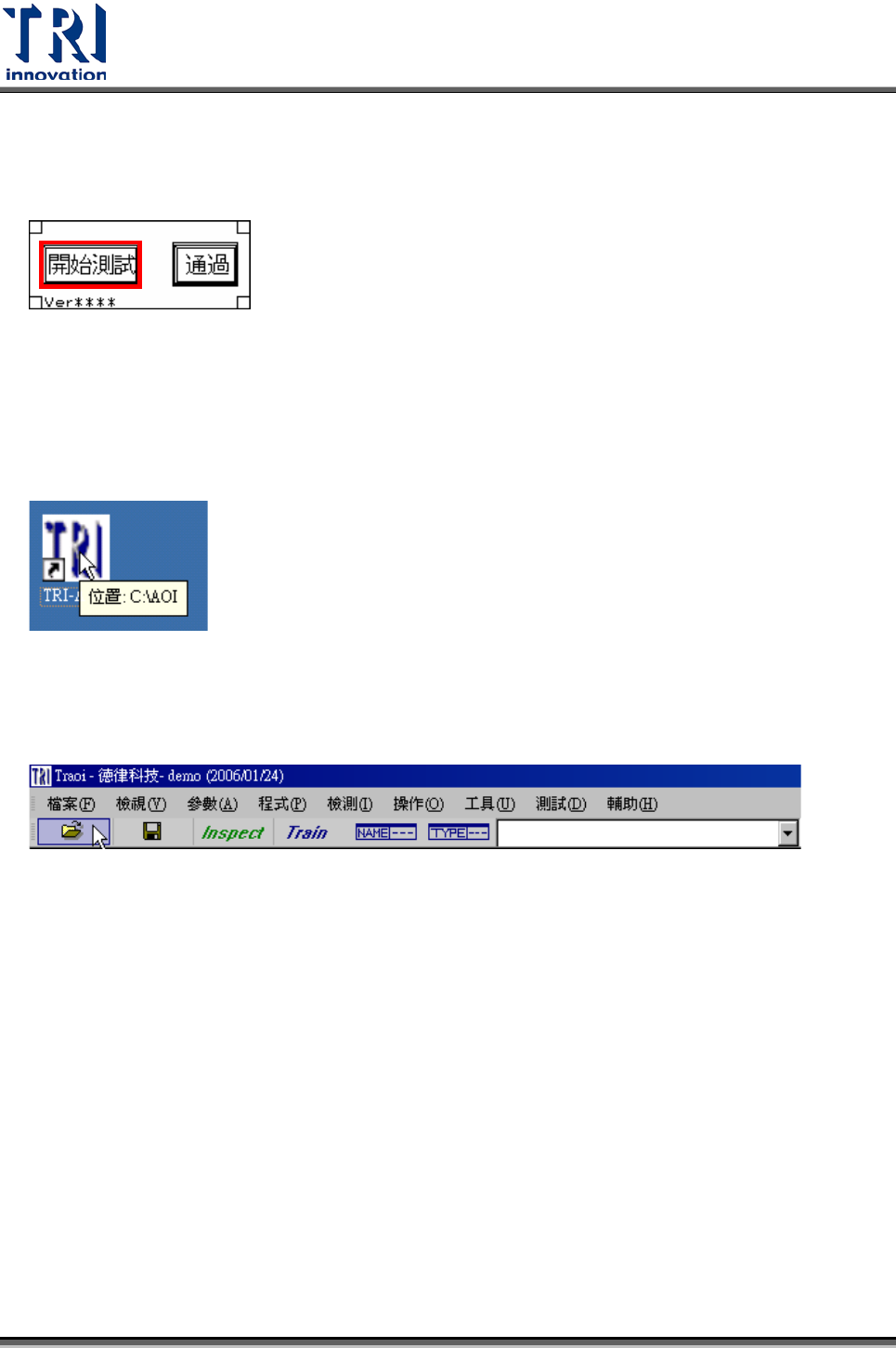

人機界面回到待機畫面如下。
8.2
開啟檢測程式
1. 對桌面捷徑雙擊滑鼠左鍵開啟 AOI 主程式
2. 載入檢測程式(*.pre)檔案
