Test Research Inc. 630 TR 7700 S II DL Us er Gui de – Software Step 1. 在 A OI 上開啟新程式，用一般的方式製作程式直到 Fiducial Mark 設定完成。 Step 2. 在 M erge 畫面中選擇 [Merge/ C apture Offline ATPG Data ] 。 Step 3. 系統會先將資料清除。
Test Research Inc.
TR7700 SII DL User Guide–Software 629
9.3.3

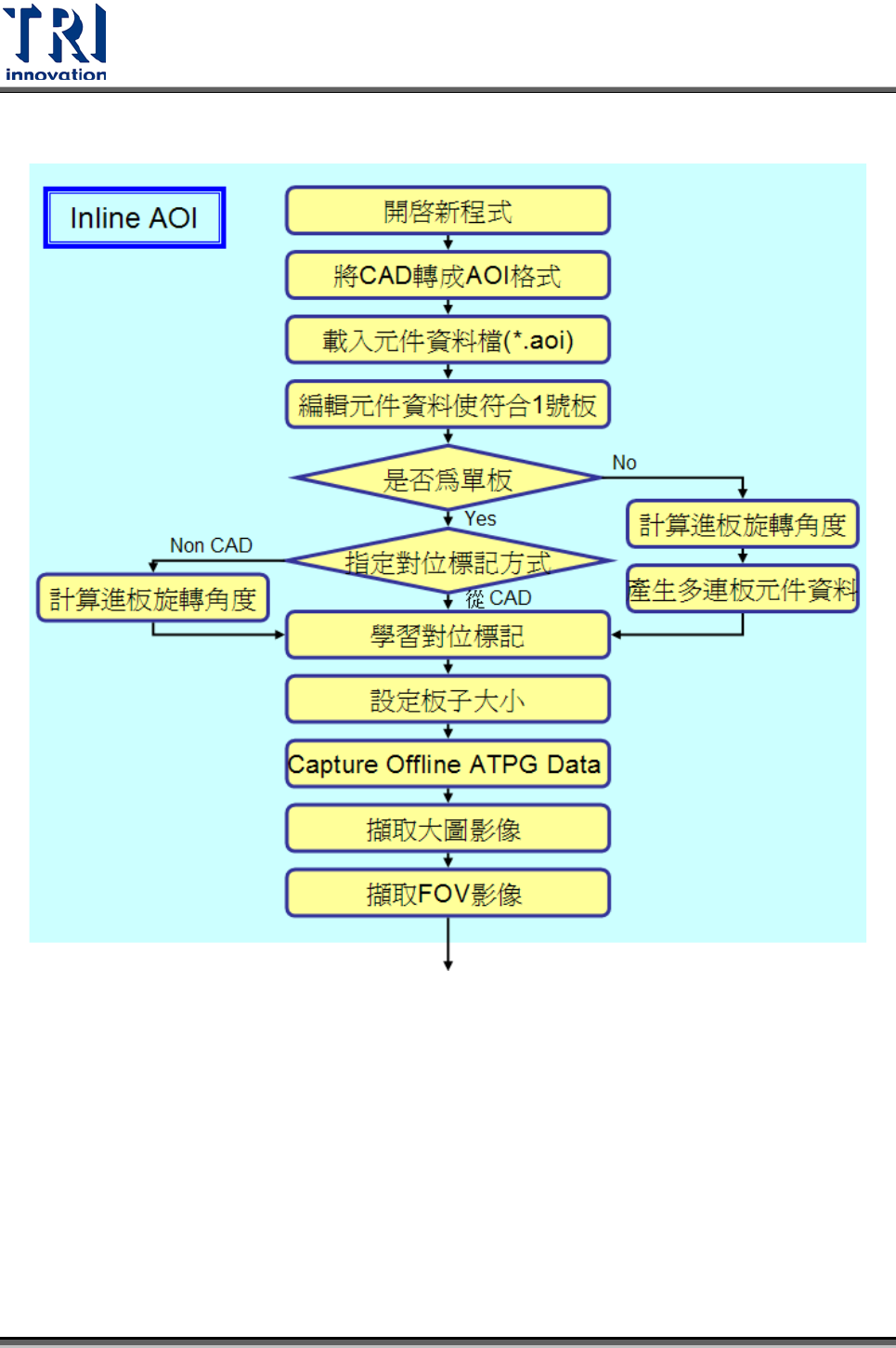

新版遠端編輯系統流程
Test Research Inc.
630 TR7700 SII DL User Guide–Software
Step 1. 在 AOI 上開啟新程式，用一般的方式製作程式直到 Fiducial Mark 設定完成。

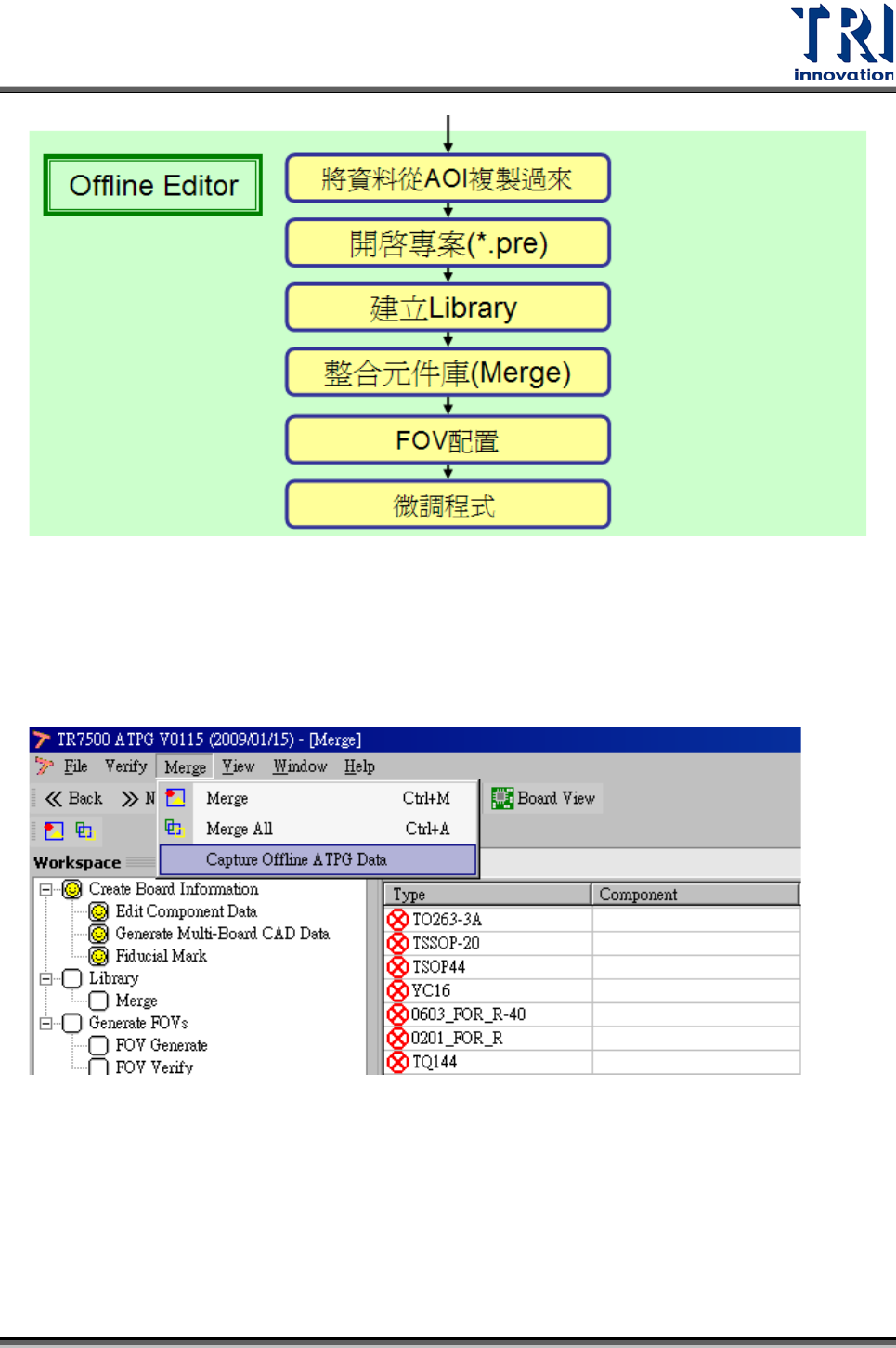

Step 2. 在 Merge 畫面中選擇[Merge/ Capture Offline ATPG Data]。

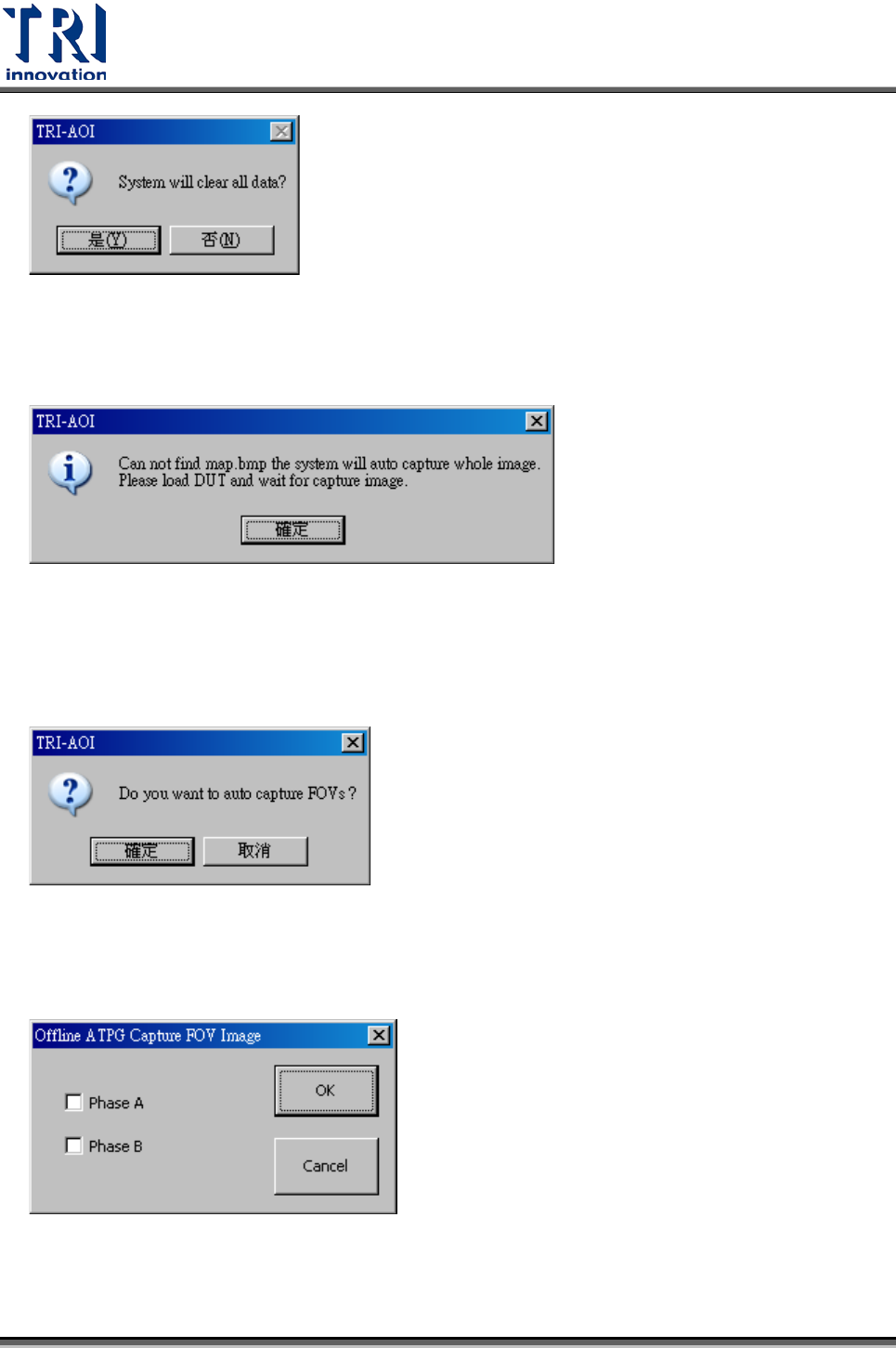

Step 3. 系統會先將資料清除。
Test Research Inc.
TR7700 SII DL User Guide–Software 631
Step 4. 擷取大圖影像。
Step 5. 擷取 FOV 影像，此步驟會依 Phase 數將全部的 FOV 擷取下來。若 2 Phase
會取二次，請留下足夠的硬碟空間。
Step 6. 選擇要取的 Phase。
