Test Research Inc. TR 7700 S II DL Us er Gui de – Software 631 Step 4. 擷取大圖影像。 Step 5. 擷取 FOV 影像，此步驟會依 P hase 數將全部的 FOV 擷取下來。若 2 P hase 會取二次，請留下足夠的硬碟空間。 Step 6. 選擇要取的 Phase 。

Test Research Inc.

630 TR7700 SII DL User Guide–Software

Step 1. 在 AOI 上開啟新程式，用一般的方式製作程式直到 Fiducial Mark 設定完成。

Step 2. 在 Merge 畫面中選擇[Merge/ Capture Offline ATPG Data]。

Step 3. 系統會先將資料清除。

Test Research Inc.

TR7700 SII DL User Guide–Software 631

Step 4. 擷取大圖影像。

Step 5. 擷取 FOV 影像，此步驟會依 Phase 數將全部的 FOV 擷取下來。若 2 Phase

會取二次，請留下足夠的硬碟空間。

Step 6. 選擇要取的 Phase。

Test Research Inc.

632 TR7700 SII DL User Guide–Software

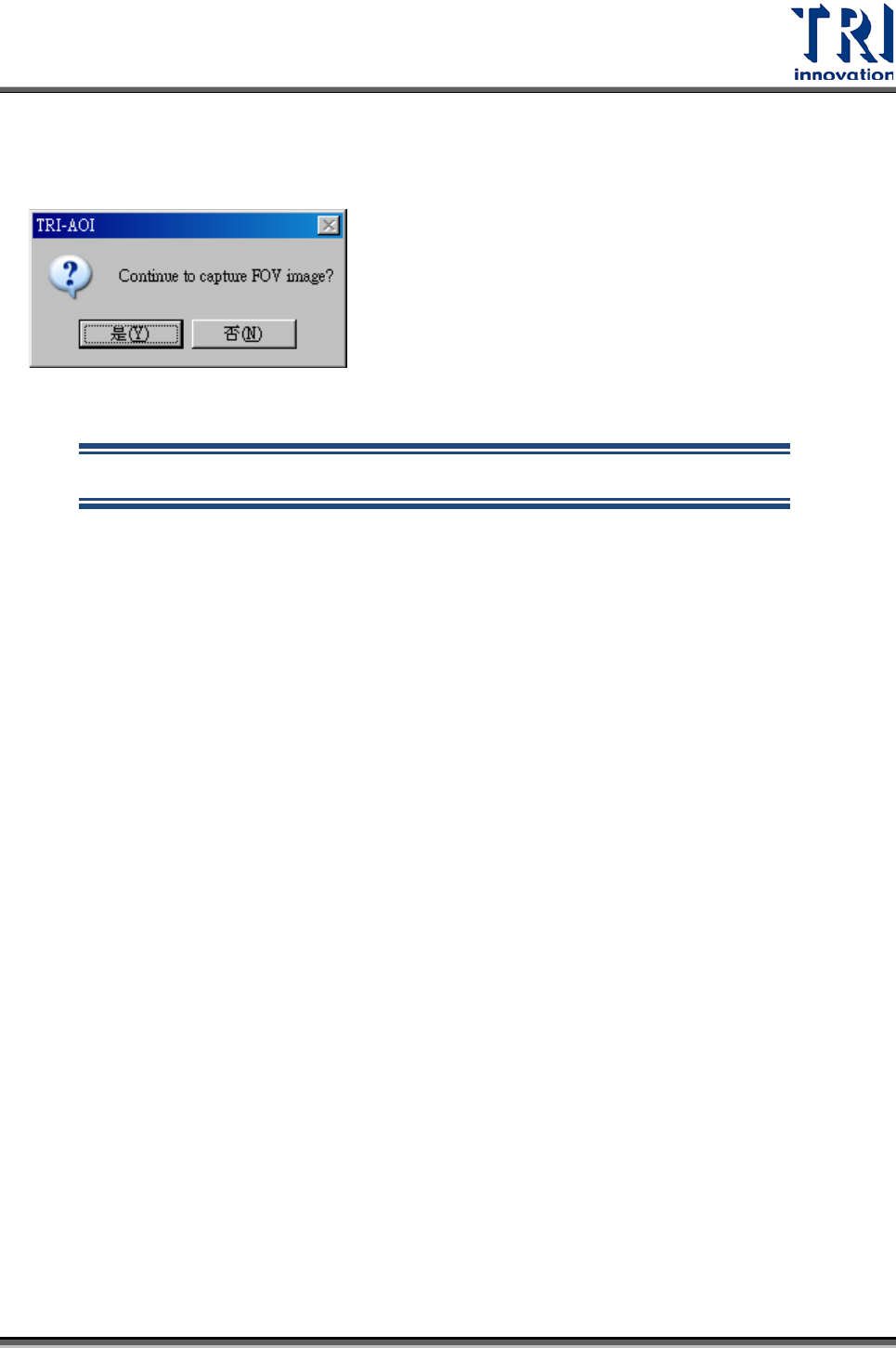

Step 7. 掃完後會出現對話框詢問是否要掃下一片。如果要掃多片請手動退板再放入

下一片板，放完板後請選[是]，如不掃就選[否]。

以上為 AOI 機台上的操作

Step 8. 將專案(*.pre)所在的整個資料夾複製到遠端編輯站機台上。

Step 9. 開啟專案

Step 10. 建立 Library。

1. 點選元件，系統會先拼出 FOV 大小的圖。
