Test Research Inc.
TR7700 SII DL User Guide–Software 631
Step 4. 擷取大圖影像。
Step 5. 擷取 FOV 影像，此步驟會依 Phase 數將全部的 FOV 擷取下來。若 2 Phase
會取二次，請留下足夠的硬碟空間。
Step 6. 選擇要取的 Phase。
Test Research Inc.
632 TR7700 SII DL User Guide–Software
Step 7. 掃完後會出現對話框詢問是否要掃下一片。如果要掃多片請手動退板再放入
下一片板，放完板後請選[是]，如不掃就選[否]。
以上為 AOI 機台上的操作
Step 8. 將專案(*.pre)所在的整個資料夾複製到遠端編輯站機台上。
Step 9. 開啟專案
Step 10. 建立 Library。

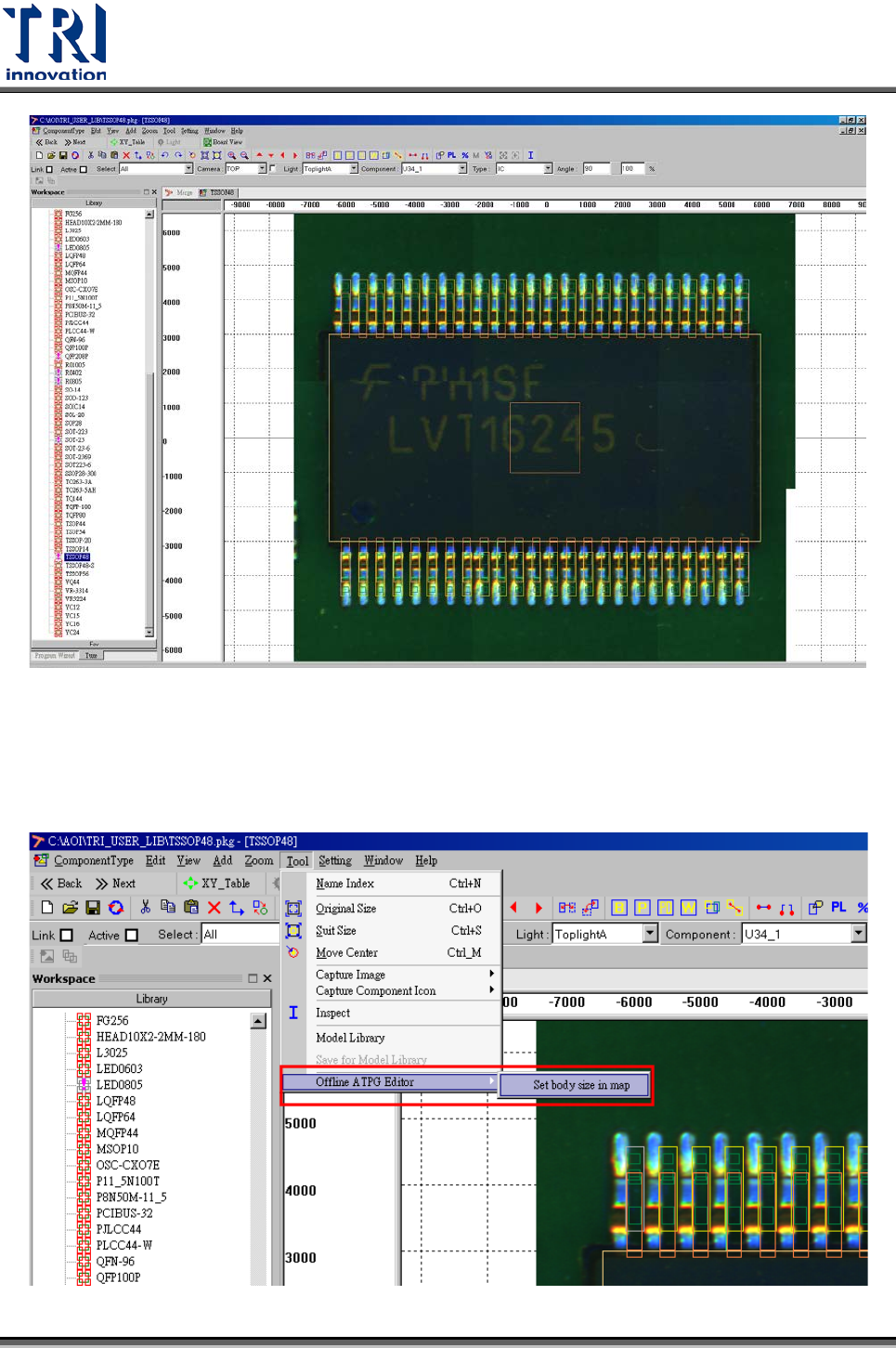

1. 點選元件，系統會先拼出 FOV 大小的圖。
Test Research Inc.
TR7700 SII DL User Guide–Software 633
2. 如果圖不夠大，可使用[Tool/ Offline ATPG Editor/ Set body size in map]
功能來設定 Body 的大小及拼圖範圍。
