Test Research Inc. 636 TR 7700 S II DL Us er Gui de – Software 以上 ATPG 動作完成 Step 13. 在離線編輯器上微調程式。說明如下。

Test Research Inc.

TR7700 SII DL User Guide–Software 635

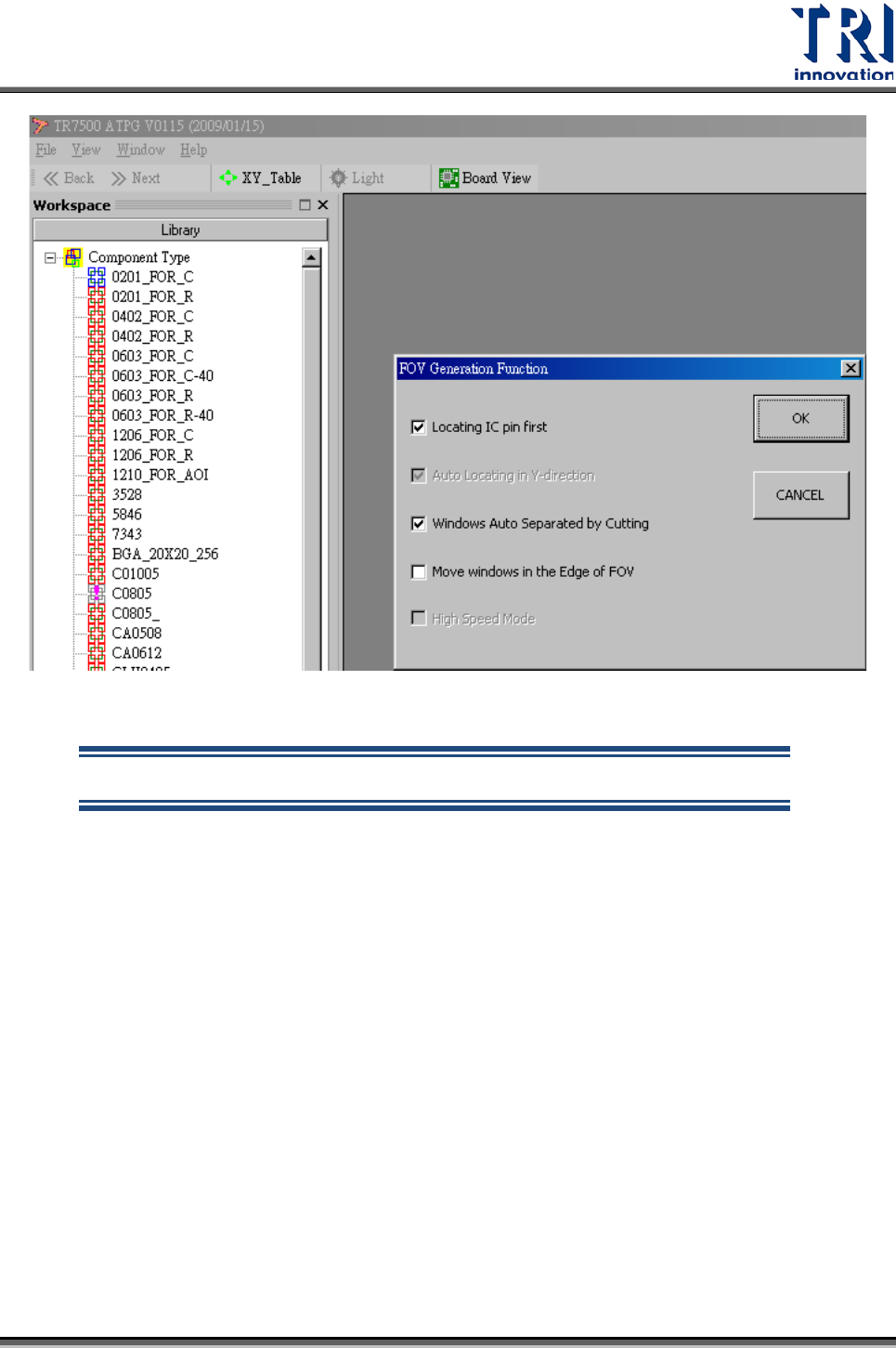

Step 12. 配置 FOV。

Test Research Inc.

636 TR7700 SII DL User Guide–Software

以上 ATPG 動作完成

Step 13. 在離線編輯器上微調程式。說明如下。

Test Research Inc.

TR7700 SII DL User Guide–Software 637

• Confirm Pass–會檢測下一片(系統會做複製影像的動作會需要一點時間)，當全部

板子的影像都檢測完畢時，按鈕會 Disable，此時可離開重按[Inspect]又會從第

一片開始檢測。

• Confirm Fail–會檢測同一片。

9.4

自動回饋功能

9.4.1

目的

將主機檢測的結果傳至一台遠端編輯站，使用者需藉由操作界面選擇要操作的機台，

接著在遠端編輯站上修改比對參數(Pass Level)後，傳回主程式進行測試。本功能可以

使用一台遠端編輯站修改多台 AOI 主機上的程式。
