• Confirm Pass–會檢測下一片(系統會做複製影像的動作會需要一點時間)，當全部
板子的影像都檢測完畢時，按鈕會 Disable，此時可離開重按[Inspect]又會從第
一片開始檢測。
• Confirm Fail–會檢測同一片。
9.4
自動回饋功能
9.4.1
目的
將主機檢測的結果傳至一台遠端編輯站，使用者需藉由操作界面選擇要操作的機台，
接著在遠端編輯站上修改比對參數(Pass Level)後，傳回主程式進行測試。本功能可以
使用一台遠端編輯站修改多台 AOI 主機上的程式。
Test Research Inc.
638 TR7700 SII DL User Guide–Software
9.4.2
設定

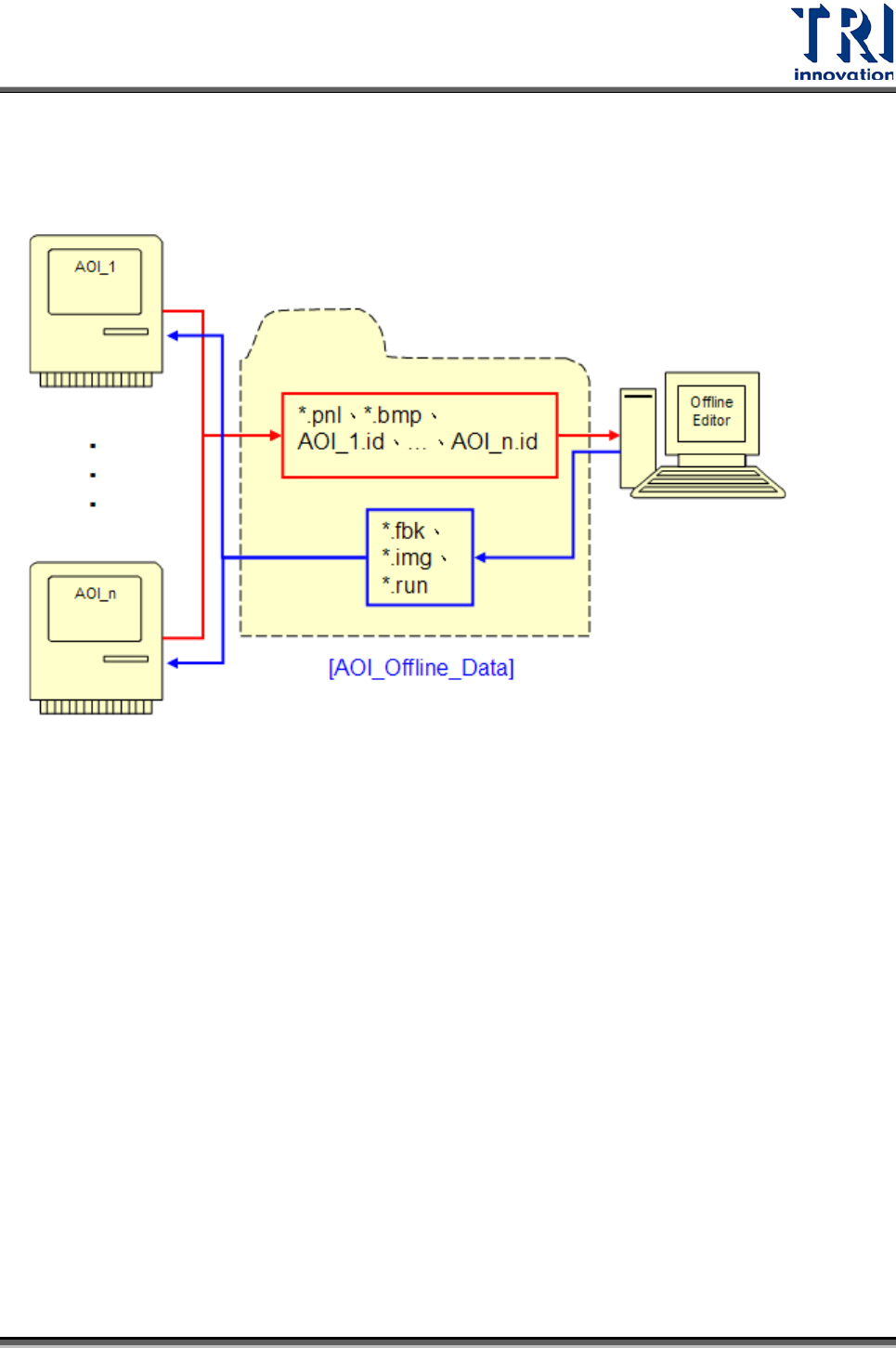

9.4.2.1 示意圖
9.4.2.2 硬體
將主機與遠端編輯站用網路線連接。
9.4.2.3 遠端編輯站部分
載入與 AOI 相同的檢測程式。
勾選功能表[參數(Parameter)\使用者模式(User Mode)\連線到主機(Link To Machine)]。

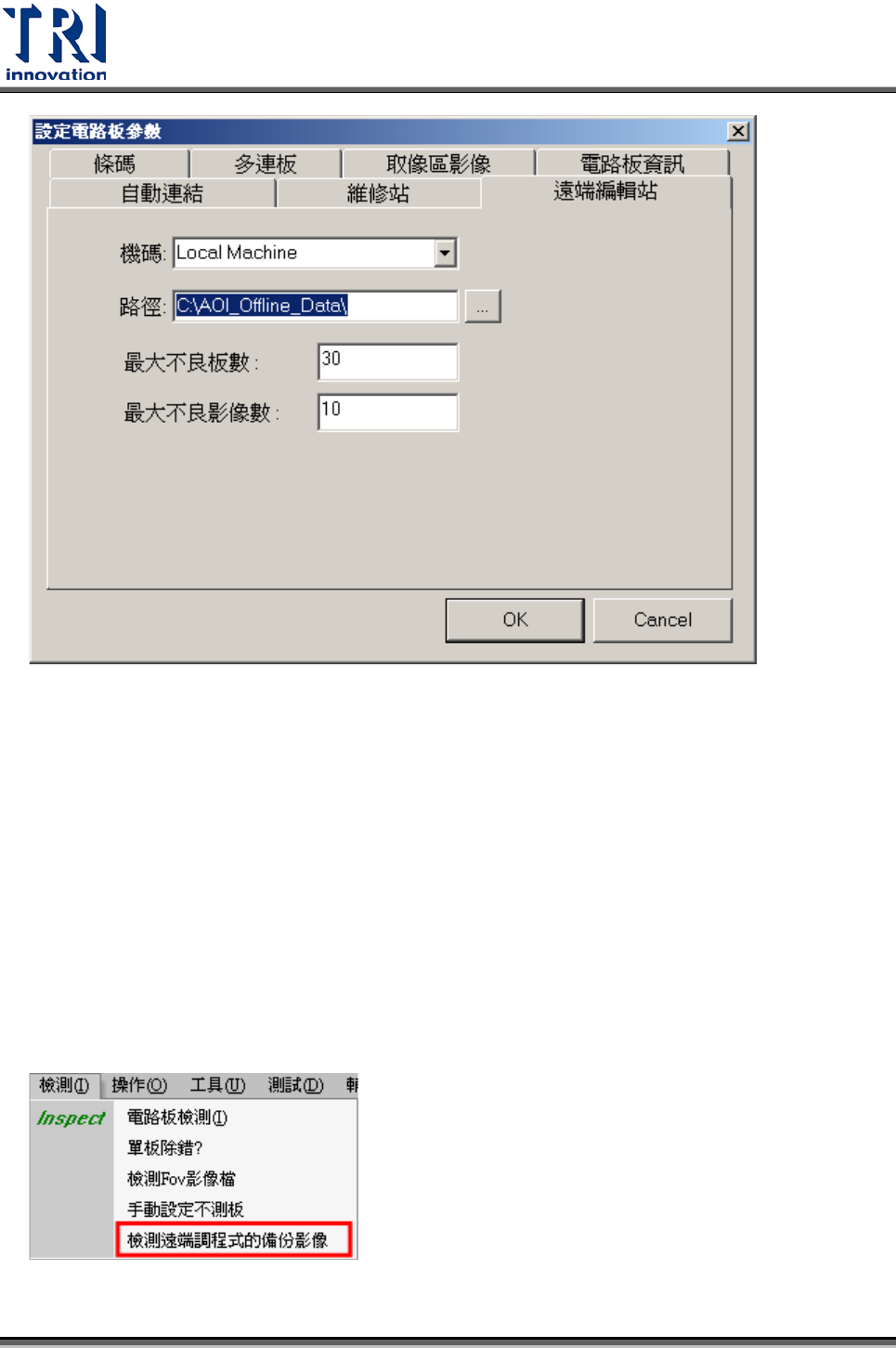

選擇功能表之[參數(Parameter)\電路板(Panel)\遠端編輯站(Offline Station)]，設定其
路徑連到指定的資料夾。若以本台遠端編輯站為資料存放位置，通常會在 C 槽中建立
[AOI_Offline_Data]資料夾，且將路徑指到該資料夾上，若以維修站為資料存放的地點，
則此路徑需指到維修站之指定資料夾上。
Test Research Inc.
TR7700 SII DL User Guide–Software 639
點選機碼(Machine)右方的[Local Machine]以選擇要連線操作的 AOI 機台，若不能選
擇代表目前的連線階段尚未能完成，操作者應檢查連線，待連線作業完成才可以再次
切換選擇其它的 AOI 機台。
遠端編輯站影像管理
• 在遠端編輯站 Tune 過的影像不會被刪除，會備份至遠端編輯站資料路徑下的
[backup]資料夾內，再依機種名稱進區分行存放在不同資料夾內。

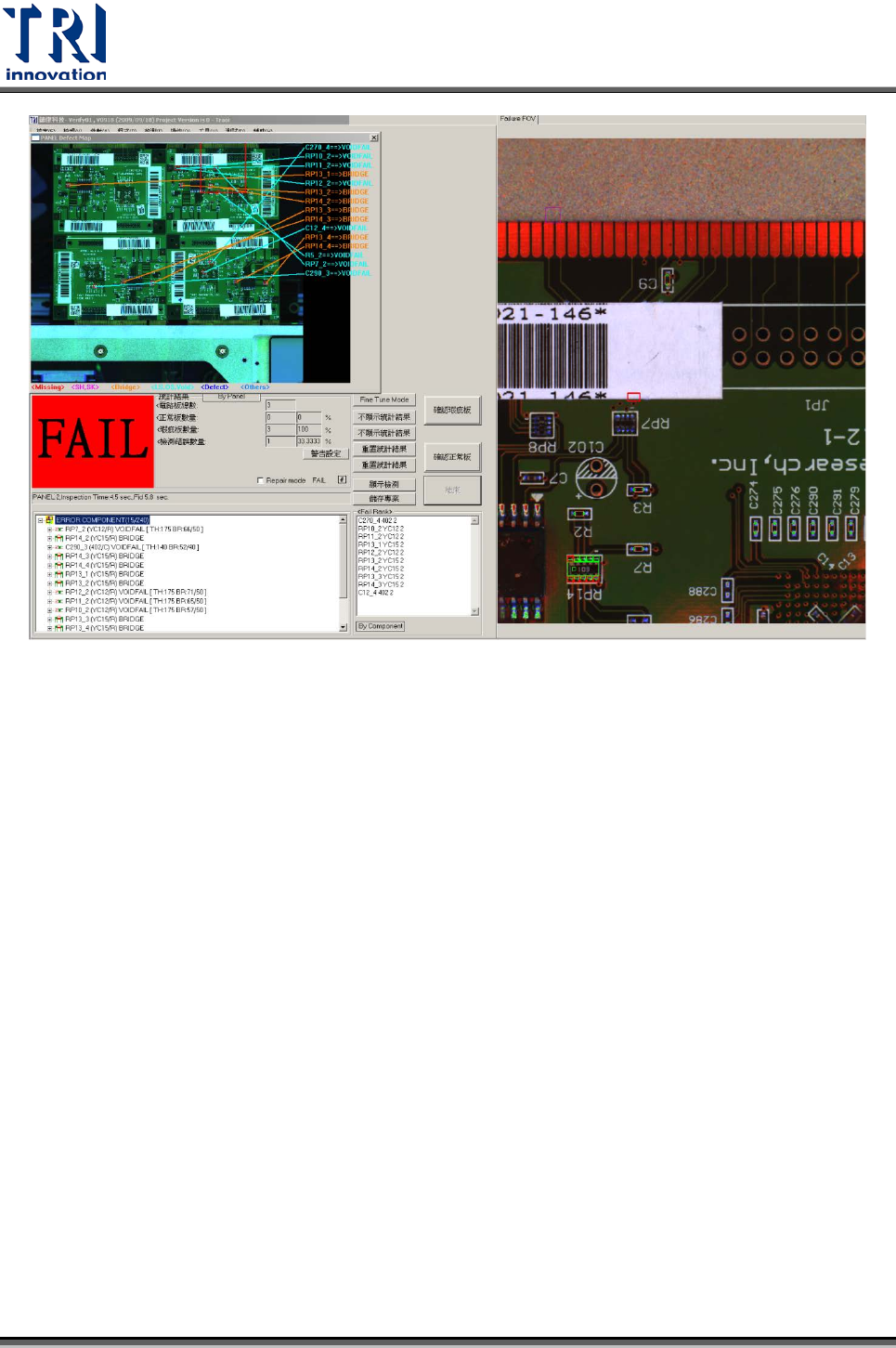

• 在遠端編輯站端，且[連線到主機(Link To Machine)]被勾選時，可開啟管理機制
[檢測(Inspection)/ 檢測遠端調程式的備份影像(Inspect Offline Backup FOV
Images)]。界面操作如下。
