Test Research Inc.
638 TR7700 SII DL User Guide–Software
9.4.2
設定
9.4.2.1 示意圖
9.4.2.2 硬體
將主機與遠端編輯站用網路線連接。
9.4.2.3 遠端編輯站部分
載入與 AOI 相同的檢測程式。
勾選功能表[參數(Parameter)\使用者模式(User Mode)\連線到主機(Link To Machine)]。
選擇功能表之[參數(Parameter)\電路板(Panel)\遠端編輯站(Offline Station)]，設定其
路徑連到指定的資料夾。若以本台遠端編輯站為資料存放位置，通常會在 C 槽中建立
[AOI_Offline_Data]資料夾，且將路徑指到該資料夾上，若以維修站為資料存放的地點，
則此路徑需指到維修站之指定資料夾上。
Test Research Inc.
TR7700 SII DL User Guide–Software 639
點選機碼(Machine)右方的[Local Machine]以選擇要連線操作的 AOI 機台，若不能選
擇代表目前的連線階段尚未能完成，操作者應檢查連線，待連線作業完成才可以再次
切換選擇其它的 AOI 機台。
遠端編輯站影像管理
• 在遠端編輯站 Tune 過的影像不會被刪除，會備份至遠端編輯站資料路徑下的
[backup]資料夾內，再依機種名稱進區分行存放在不同資料夾內。

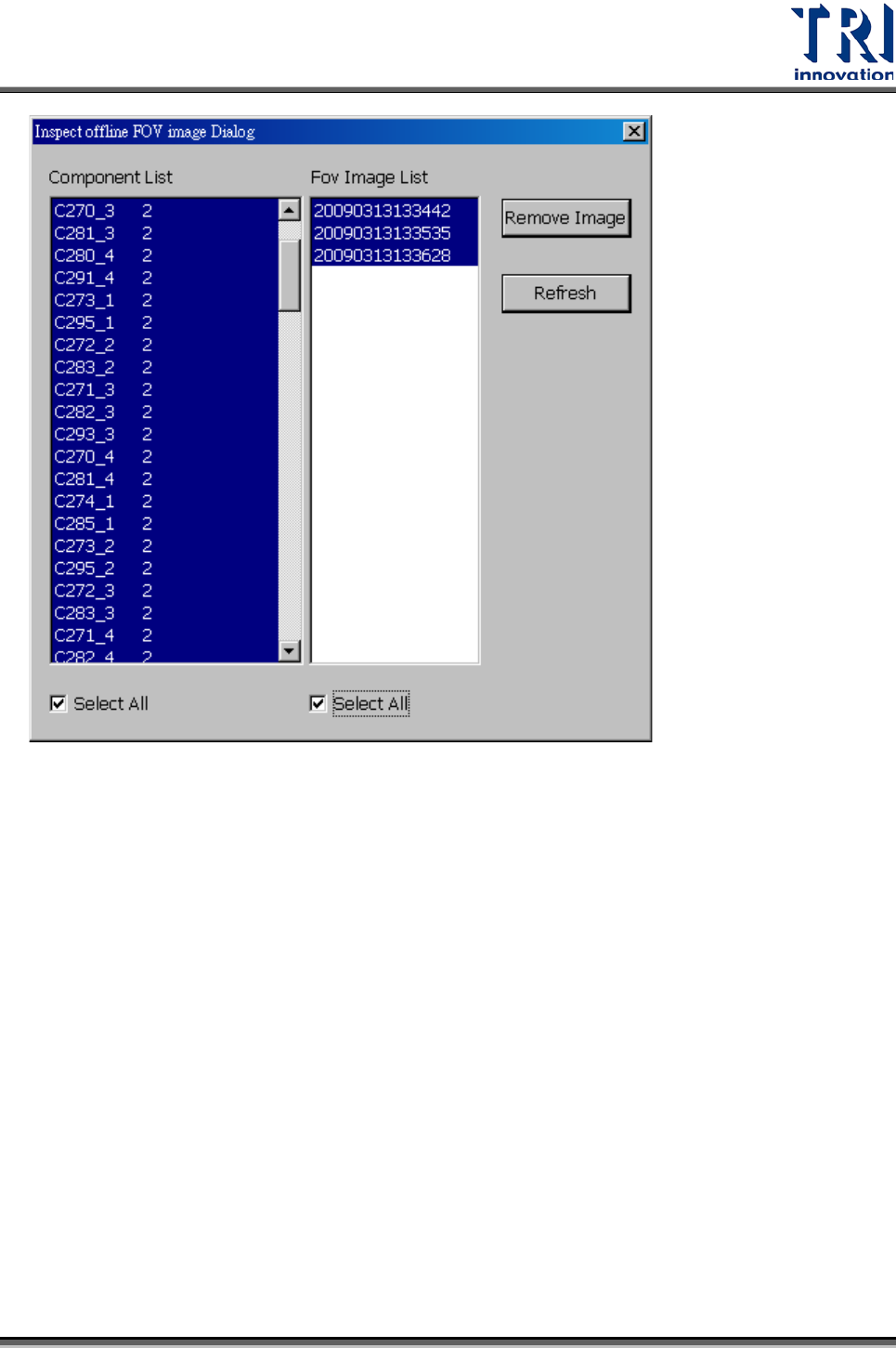

• 在遠端編輯站端，且[連線到主機(Link To Machine)]被勾選時，可開啟管理機制
[檢測(Inspection)/ 檢測遠端調程式的備份影像(Inspect Offline Backup FOV
Images)]。界面操作如下。
Test Research Inc.
640 TR7700 SII DL User Guide–Software
• Component List–由主機傳過來的元件不良的數目，可在此選擇要檢測的元件，
若沒選擇就代表全部都要檢測。
• Fov Image List–備份的影像，不同版本依日期分資料夾儲存，可多選指定要檢
測的資料夾。
• Remove Image–可刪除在[Fov Image List]選擇的資料夾。
• Refresh–可重新產生[Component List]和[Fov Image List]內的資料。
• Inspect–設定完後，按[Inspect Fov Image]即可開始檢測，下一片按[Confirm
Fail]即可，如有重新設定需重按[Inspect/ Inspect Fov Image]。
9.4.2.4 AOI 主機部分
載入與遠端編輯站相同的檢測程式。
