5.2
TRI-OCR 限制
1. 一行字串必需有 2 個字元以上，以 Date-Code 而言為 4 個數字。
每個字元的影像尺寸限制於 20×20 像素(Pixels)以上。
在教導時，每行字串需含有數字，影像黑白對比需強烈，可利用打光技巧(環光源)
來達成強烈黑白對比；上述在 Run-Time 辨識時則無此限制。
在 Run-Time 檢測時，由於教導的字元寬度、長度、字型、角度皆已固定，因為如
果在相同位置的元件有兩種料，且字型、字元大小皆不同，則需建立兩個 OCR 檢
測，在 EP 主程式設定兩個 OCR 檢測框之 OR 邏輯運算即可。
Test Research Inc.
TR7700 SII DL User Guide–Software 673
附錄三 軟體條碼 RUNTIMESCAN 模式注意事項
功能說明：
軟體條碼為了加快速度， 所以提供了 RunTime Scan 的動作， 但是 RunTime
軟體條碼的原理是在 AOI 機台掃 FOV 的過程中， 同時去取有貼條碼的 FOV，
然後在檢測完成後， 再去拼圖， 進行解碼。
要使用 RunTime Scan，建議先去觀察條碼(Barcode Sticker)和帶測板分部
(PCB Layout)的特性。以下列出幾種常見的情況：
1. 只貼一個條碼 (Panel Barcode)：
(a) 測板是單板， 條碼是貼在任意位置時：
這種情況只要注意條碼不要超過 XY Table 的極限(也就是讓條碼可以被
配到 FOV)應該就會沒問題。
(b) 帶測板是多連板，條碼貼在載具(Carrier)上：

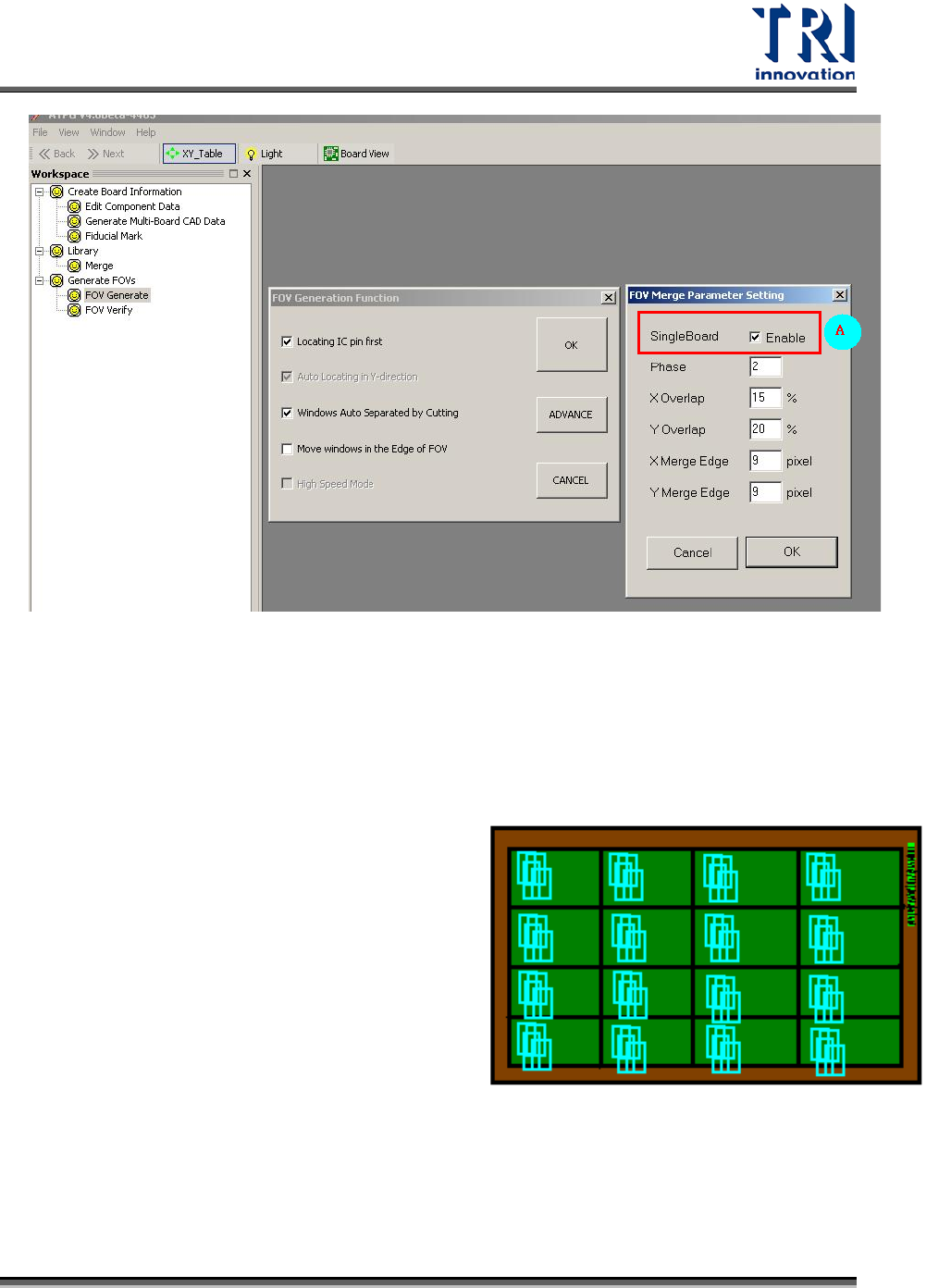

要注意當初做程式的時候， FOV 產生的方式(FOV Generation)是選擇
By Board 配置， 或是 Single Board 配置 (A) 。
Test Research Inc.
674 TR7700 SII DL User Guide–Software
注意事項：
如果當初選擇配 FOV 的方式是 By Board 配置， 應該重新配置 FOV， 改用
Single Board 配置。因為 By Board 配置， 是指把 Board 1 的 FOV 覆製到
其他的 Board， 條碼貼在載具(Carrier)上， FOV 怎樣都會配不到。
(c) 帶測板是多連板， 而條碼貼在某一個小板(Board)內：
可以利用 Train 進去觀察條碼是否有落在 FOV 配置的範圍內， 如果軟
體條碼設定的過程中， 一直顯示 Error， 就應該要改成 Single Board 配
