TR7700_SII_DL_Software_ch-v4.8_20130515.pdf - 第93页
Test Research Inc. TR 7700 S II DL Us er Gui de – Software 79 3.3.3.4 電路板資訊 待測板名稱 ：待測板的機種名稱，系統預設值為所載入的 AOI 檔案名稱。當 PRE 檔 案以其他名稱另存時，此名稱並不會被修改。 電路板正反面 ：設定此電路板是正面或反面。 測試程式版本： 選擇測試程式的版本，系統會自動帶出此版本需檢測的元件。亦可在 此直接修改版本名稱。 • 目前所使用…
Test Research Inc.
78 TR7700 SII DL User Guide–Software

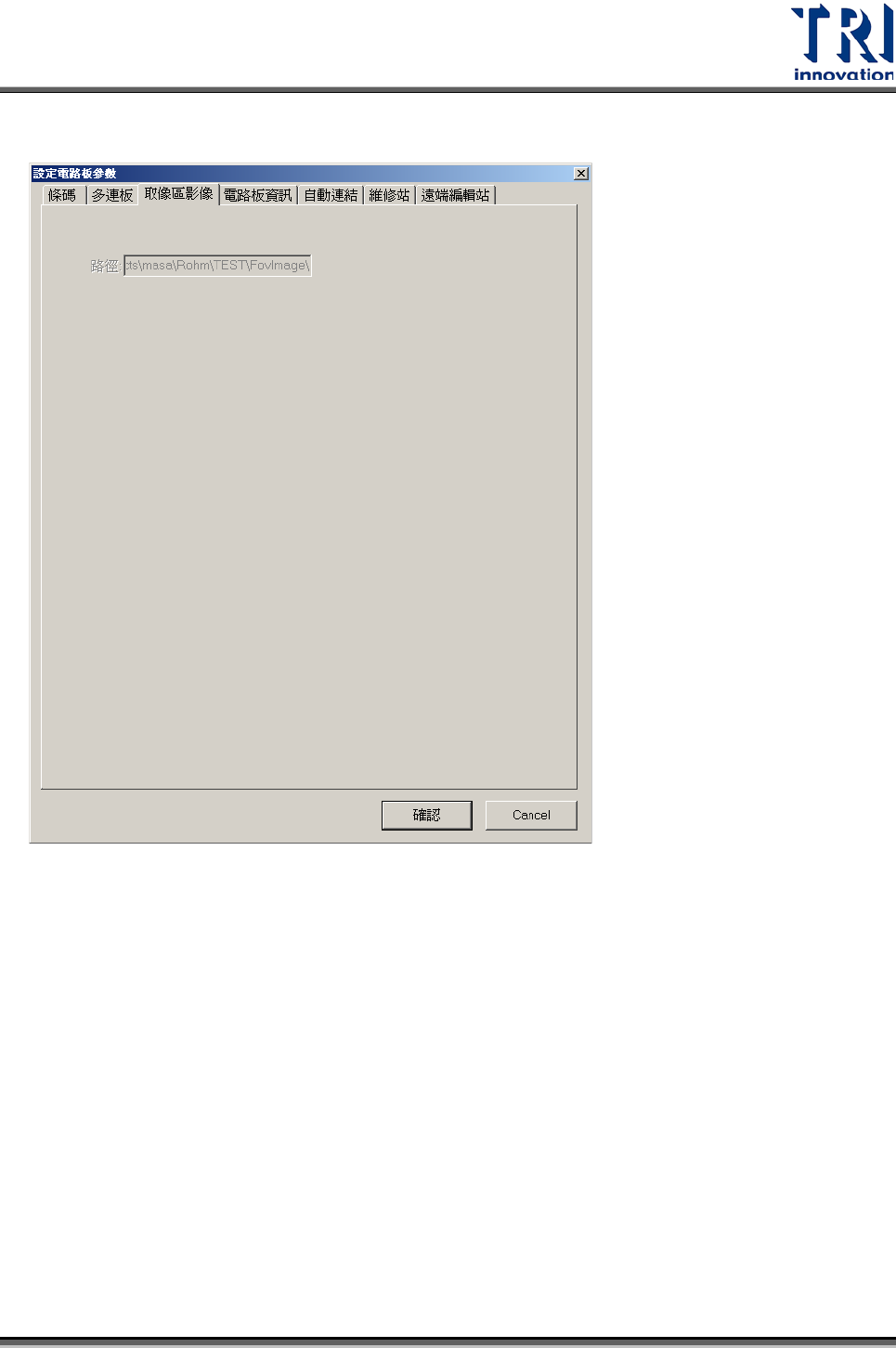

3.3.3.3 取像區影像
路徑
：顯示目前取像區影像的路徑。
Test Research Inc.
TR7700 SII DL User Guide–Software 79

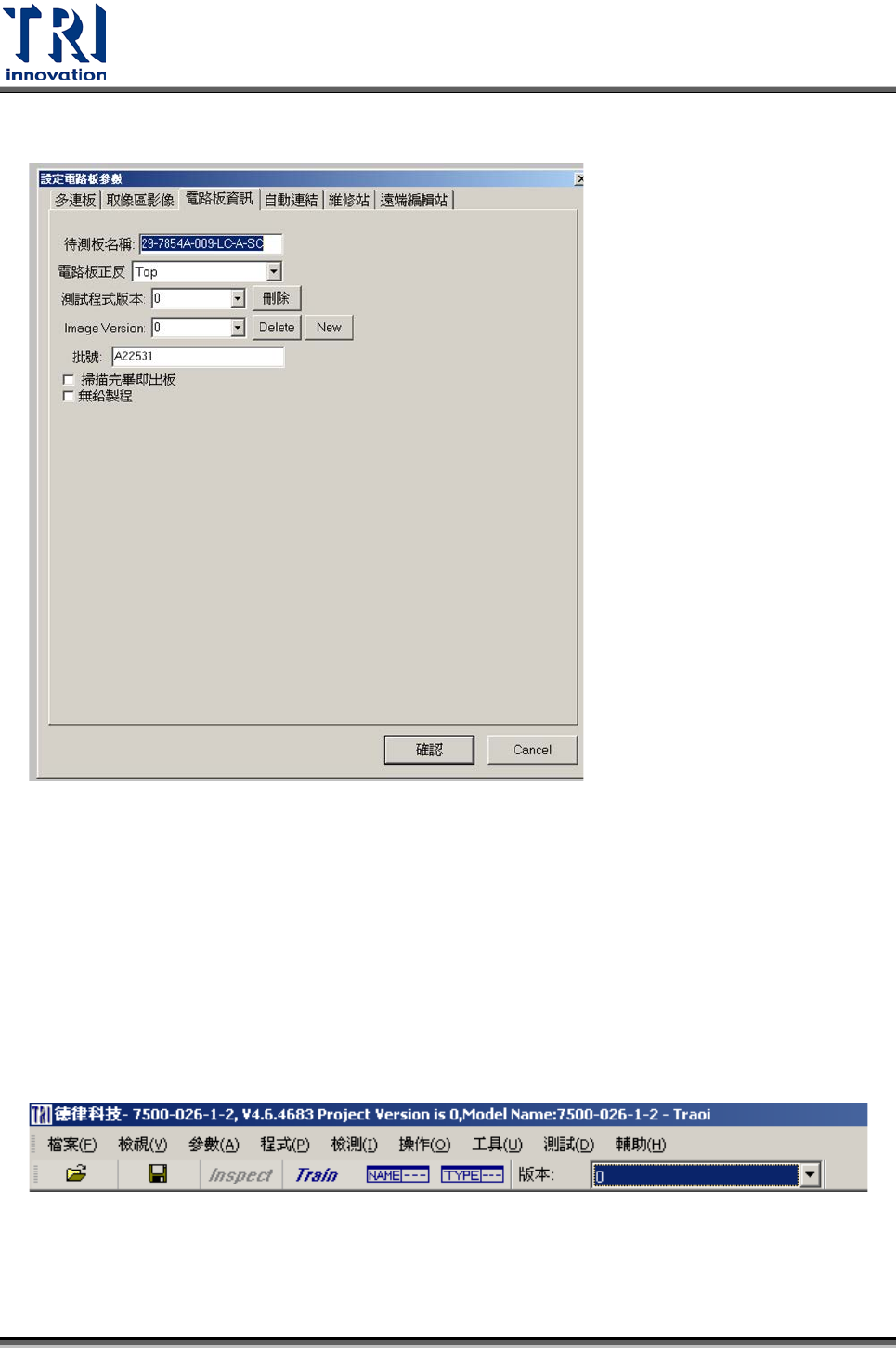

3.3.3.4 電路板資訊
待測板名稱
：待測板的機種名稱，系統預設值為所載入的 AOI 檔案名稱。當 PRE 檔
案以其他名稱另存時，此名稱並不會被修改。
電路板正反面
：設定此電路板是正面或反面。
測試程式版本：
選擇測試程式的版本，系統會自動帶出此版本需檢測的元件。亦可在
此直接修改版本名稱。
• 目前所使用的專案版本會顯示在上方名稱列上。
• 亦可以在主程式工具列上[版本]欄位直接選取要使用的版本。
刪除：
選擇一個[測試程式版本]後，按本按鈕可將此版本刪除。
Test Research Inc.
80 TR7700 SII DL User Guide–Software
Image Version
：可使用代料影像版本控制功能。詳細使用方法請參閱 5.5 已儲存的
FOV 功能表內的
使用代料版本控制
功能。
批號
：可輸入生產時的工單號碼，當資料傳到維修站時可以成為一個搜尋或統計的條
件。
掃描完畢即出板
：勾選表示啟動當掃描結束後立即進出板，如需分好壞板時則功能不
適用。

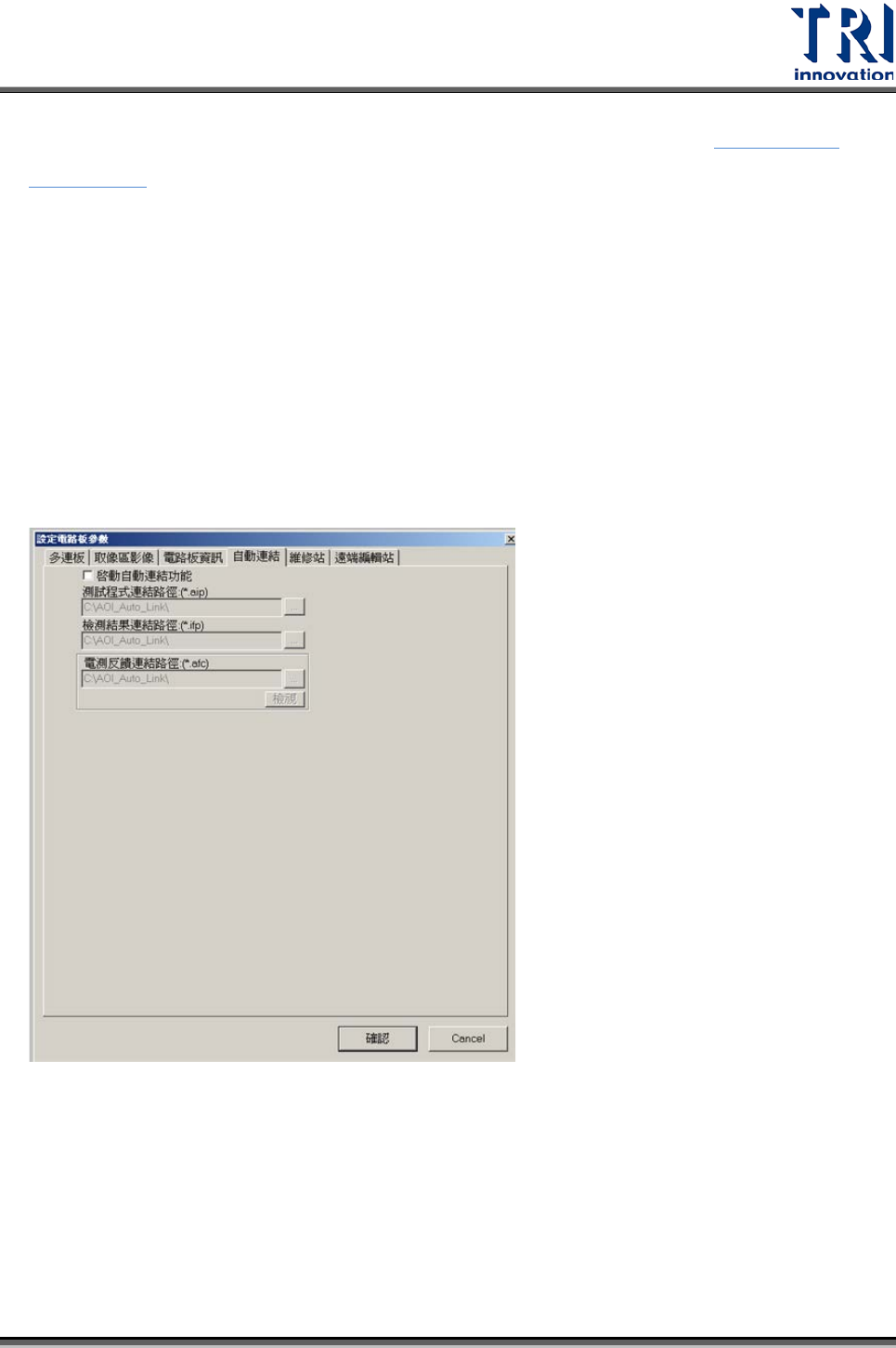

3.3.3.5 自動連結
在此可以設定本機台與 ICT 或 ATE 設備進行自動連結時的路徑。
啟動自動連結
：啟動與 ICT 或 ATE 設備進行自動連結的功能。
測試程式連結路徑
：設定[*.aip]檔案路徑。
檢測結果連結路徑
：設定[*.ifp]檔案路徑。
電測反饋連結路徑
：設定[*.afc]檔案路徑。
