Test Research Inc.
TR7700 SII DL User Guide–Software 81

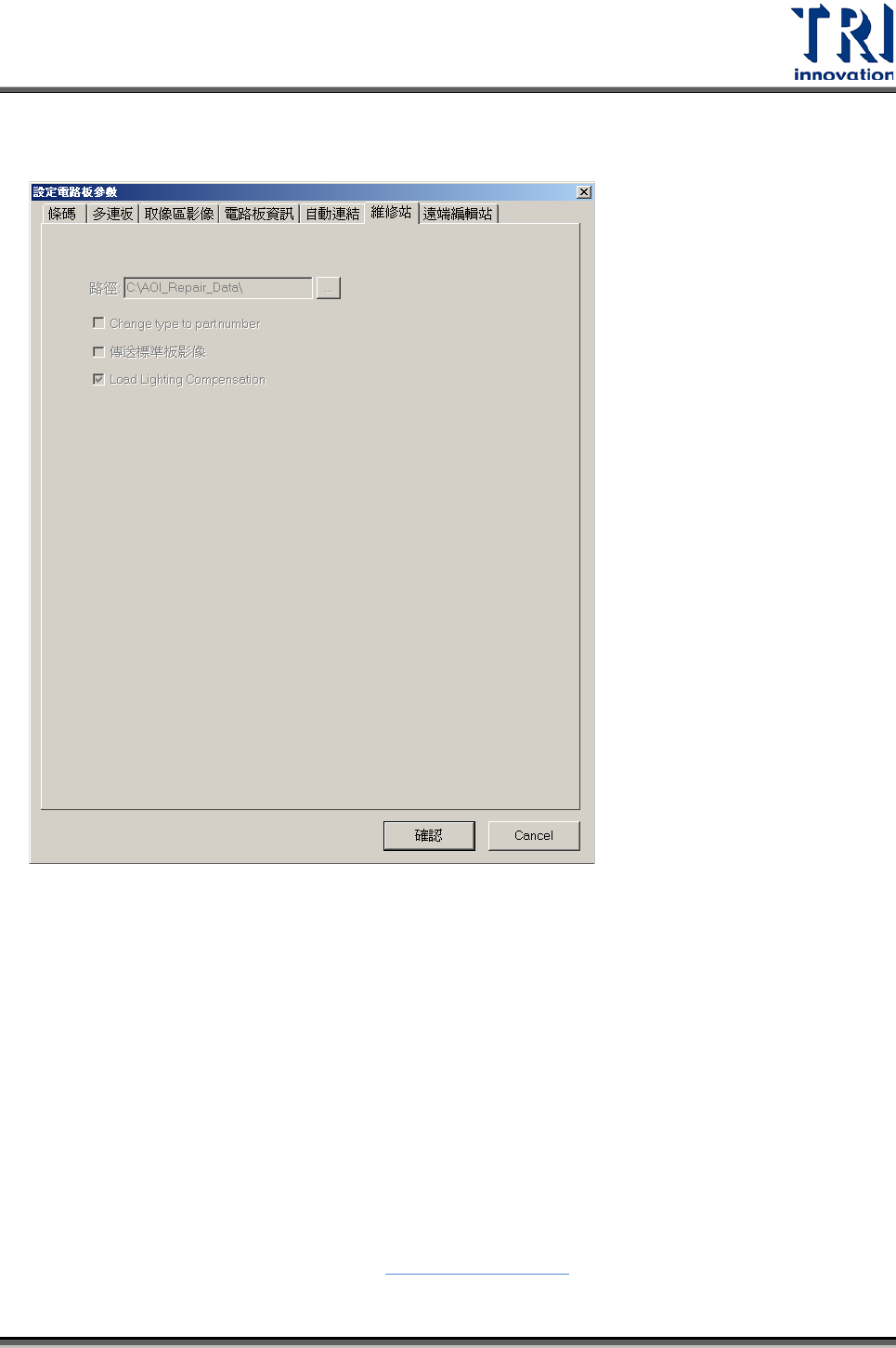

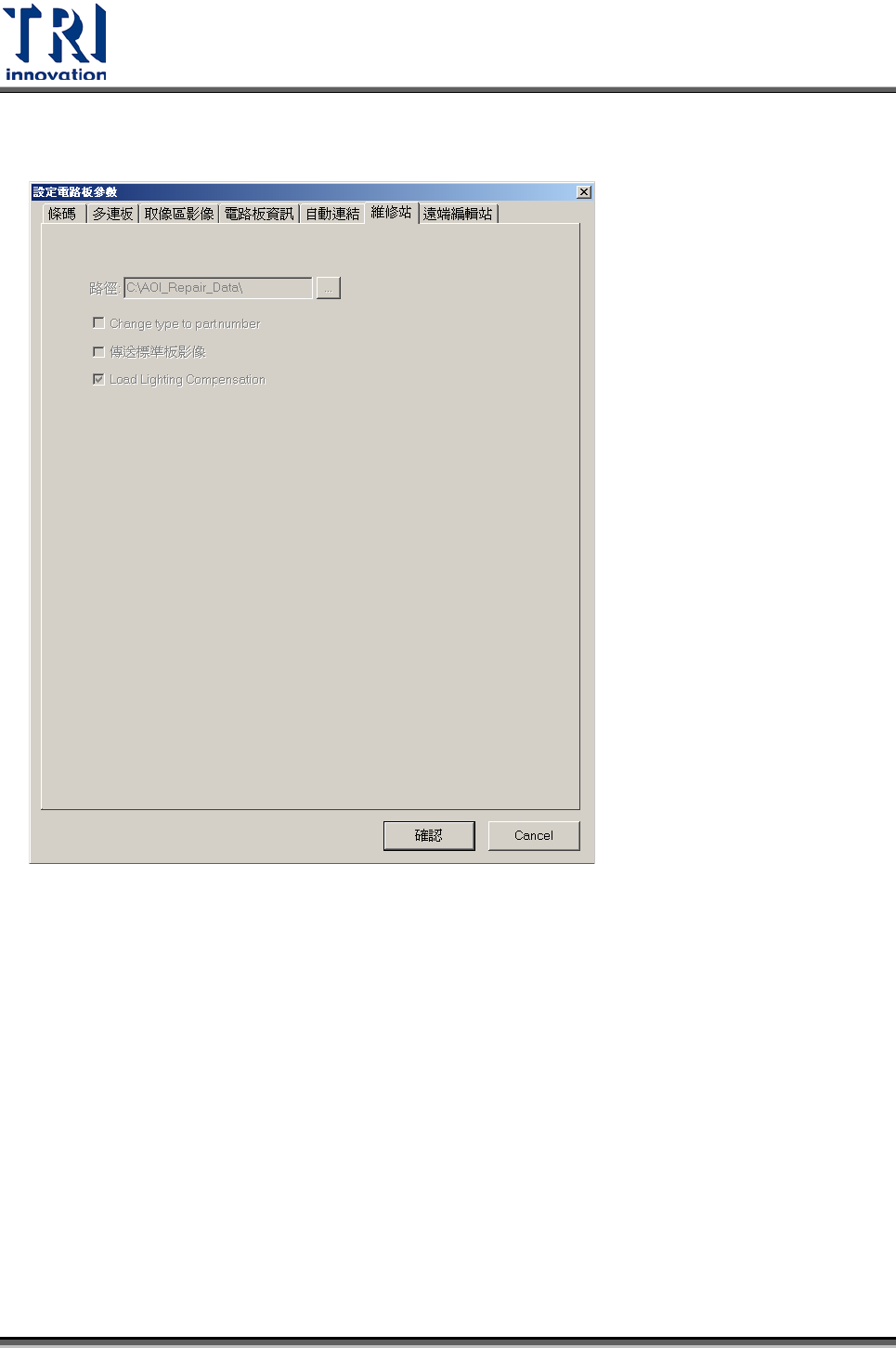

3.3.3.6 維修站
路徑
：指定維修站資料夾的路徑來存放檢測完畢的資料。正常情況下路徑應設為
[\\RepairPC\C\AOI_Repair_Data]。
Change type to part number
：勾選表示在傳送資料至維修站時，以料號欄位取代類型
欄位。在製作新程式載入 AOI 檔案時，系統會自動將[類型(Type)]欄位複製到[料號]欄
位內，使用者在程式製作過程中，可因為製作程式方便修改[類型]欄位的內容，而不會
影響到料號的值；使用者可使用本功能選擇要傳[類型]或是[料號]到維修站進行資料收
集統計。
傳送標準板影像
：傳送標準無壓縮的影像到維修站。
Test Research Inc.
82 TR7700 SII DL User Guide–Software
3.3.3.7 遠端編輯站
機碼
：在遠端編輯站端選擇要進行連線編輯的 AOI 機器號碼。
路徑
：指定遠端編輯站資料夾的路徑來存取檢測資料。正常情況下路徑應設為
[\\OfflinePC\C\AOI_Offline_Data]。
最大不良板數
：設定在遠端編輯站中所要保存的檢測結果次數的上限，可設定 0 到 30
筆。若設定 30 表示在遠端編輯站中只保存最近 30 筆的資料可供編輯。
最大不良影像數
：設定要傳送到遠端編輯站的不良影像數目上限，可設定 0 到 30 筆。
若設定 10 表示對於每一筆的檢測結果，系統只會把前 10 張不良的影像傳送到遠端編
輯站。
備註：關於遠端編輯站的功能請參閱第九章：遠端編輯站。
Test Research Inc.
TR7700 SII DL User Guide–Software 83
3.3.4
設定出板序號

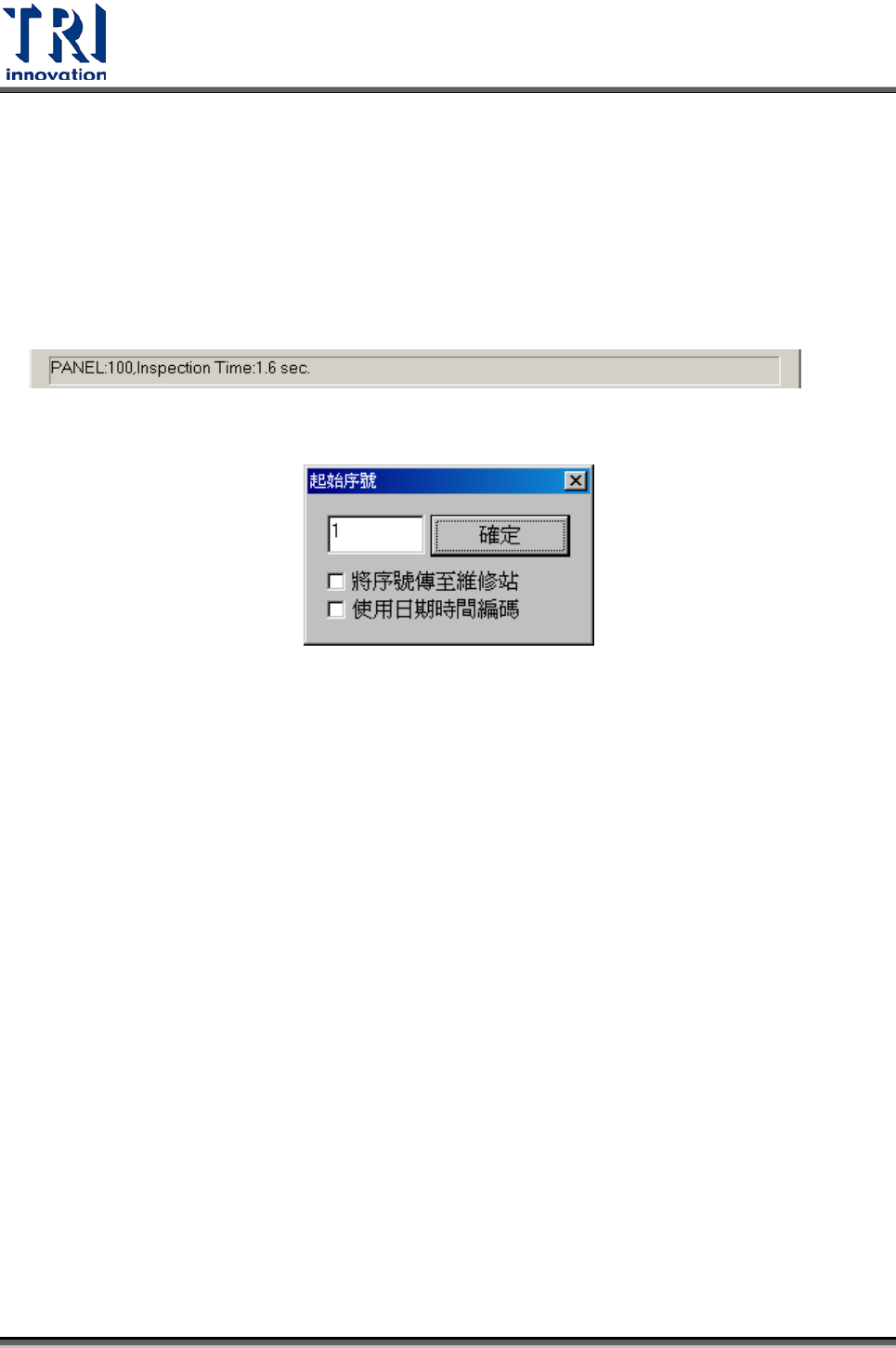

當不使用條碼機時，在主機可對電路板指定序號，此組序號亦可傳至維修站，顯示在
[BarcodeSN]欄位中。此序號亦會顯示在檢測結果視窗的[PANEL]欄位上。以下圖為例，
這片流水號為 100。
首先將起始序號輸入至欄位中，按下[確定]，即可開始此功能。
將序號傳至維修站
：若勾選，則將此序號傳至維修站之[BarcodeSN]欄位，不打勾則
不將此序號傳至維修站。
使用日期時間編碼
：若勾選，則編碼號碼會在指定的流水號後加上日期及時間。
3.3.5
連結到專案伺服器&專案伺服器參數設定
當安裝有專案伺服器系統時，可利用本功能統一控管所有機台上的專案程式。
使用步驟：
