Service-Arbeiten
3.3.4 X-Maßstab tauschen [03003745-xx] Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 55
Ausbau Inkrementalgeber
Ausbau Maßstab
► Legen Sie den neuen Maßstab auf einer sauberen Arbeitsfläche ab.
► Kleben Sie das doppelseitige Klebeband auf die Rückseite des neuen Maßstabes auf. Die
Klebefläche muss sauber und fettfrei sein.
1. Kopfplatte – Vorderansicht
2. Inkrementalgeber
3. 3 x Befestigungsschrauben

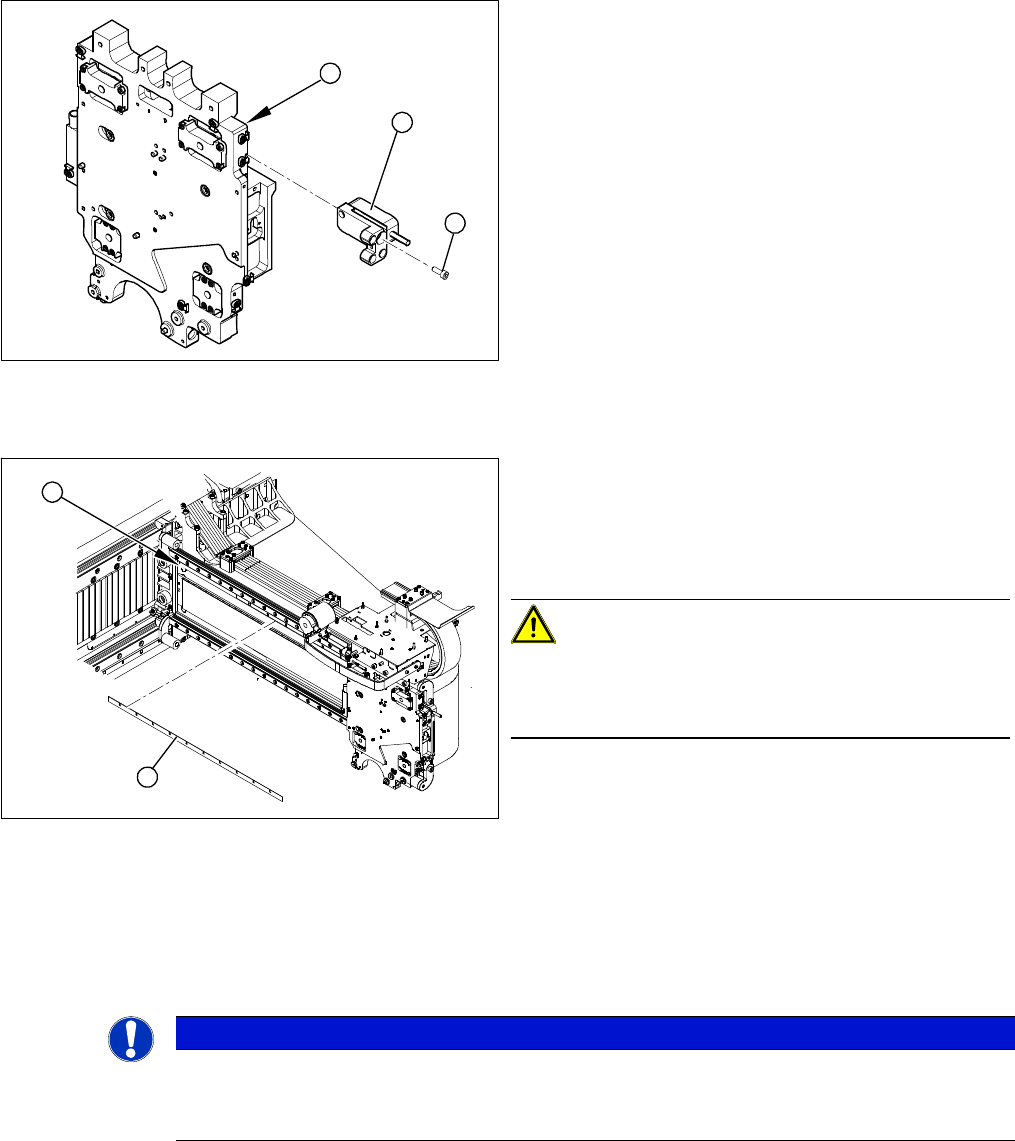

► Lösen Sie die drei Befestigungsschrauben (3) am
Inkrementalgeber (2) der X-Achse und heben Sie
den Inkrementalgeber vorsichtig ab.
► Befestigen Sie den Inkrementalgeber provisorisch an
geeigneter Stelle.
3
1
2
► Markieren Sie die ursprüngliche Position (1) des
Maßstabes (2) mit einer Reißnadel. Damit wird
gewährleistet, dass der neue Maßstab an der exak
-
ten Position zur rechten und linken Anschlagseite
aufgeklebt werden kann.
VORSICHT!
Portal nicht beschädigen
Achten Sie darauf, dass Sie die Beschichtung des Portals
nicht beschädigen.
► Hebeln Sie den Maßstab auf einer Seite mit der
Reißnadel vorsichtig hoch und ziehen Sie diesen
dann vorsichtig ab.
► Entfernen Sie die Kleberückstände mit Ethylalkohol.
Die Klebefläche muss sauber und fettfrei sein.
2
1
HINWEIS
Schutzfolie am Maßstab
► Auf der Vorderseite des Maßstabes ist eine Schutzfolie aufgebracht. Diese Schutzfolie darf
erst nach der Montage entfernt werden.
Service-Arbeiten
Portale 3.3.5 X-Antrieb (Primär) tauschen [03039726-xx]
56 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Einbau Maßstab
► Stecken Sie den neuen Maßstab hinter der Kopfplatte durch.
► Kleben Sie nun den neuen Maßstab exakt an der Klebekante am Portal auf.
► Ziehen Sie dabei das Schutzband ein Stück vom Klebeband ab und setzen Sie den Anfang des
Maßstabes an die markierte Position. Der Maßstab muss an der Klebekante anliegen.
► Ziehen Sie nun das Schutzband „Stück für Stück“ ab und kleben Sie den Maßstab fest an (etwa bis
zur Hälfte des Portals).
► Verschieben Sie nun die Kopfplatte so, dass Sie den Rest des Maßstabes ankleben können.
► Drücken Sie den Maßstab mit einem sauberen und weichen Tuch an.
► Ziehen Sie vorsichtig die Schutzfolie ab.
► Wischen Sie mit ein wenig mit Ethylalkohol über den Maßstab, um evtl. Klebereste oder Verschmut
-
zung zu entfernen.
► Montieren Sie den Inkrementalgeber. Diese Arbeiten sind im Kapitel „Inkrementalgeber X-Achse
tauschen“ beschrieben.
Sehen Sie dazu auch...
3.3.6 Inkrementalgeber X-Achse tauschen [ ➙ 61]
3.3.5
3.3.5 X-Antrieb (Primär) tauschen [03039726-xx]
X-Antrieb (Primär) tauschen [03039726-xx]
Benötigtes Material
▪ Service Pack X-Antrieb [00377437-xx] für SIPLACE HF/X-Maschinen
– X-Antrieb
– 4 x Abdrückschrauben
– 8 x Sicherungsschrauben (M4x60)
– Schablonen für TwinHead und DLM2
– 6 Madenschrauben M4x6-ST
– Folienlehre 0,4 mm (ca. 50 cm lang und 10 cm breit)
– Schaumstoffunterlage 500 mm x 50 mm x 20 mm
▪ Xenon Taschenlampe (nicht magnetisch)
▪ Drehmomentschlüssel mit Inbusaufsatz
▪ Loctite 241
VORSICHT
Vorsicht beim Hantieren mit Inkremental-Maßstab
Berühren Sie die Inkrementalspuren nicht mit bloßen Fingern.
VORSICHT
Es dürfen sich keine Blasen oder Unebenheiten bilden.
Ist dies der Fall, muss der Maßstab wieder entfernt werden und ein neuer Maßstab aufgeklebt
werden.
HINWEIS
Nur für HF Maschinen bis Maschinennummer A219
Das Service Pack X-Antrieb [00375245-01] passt nur für HF Maschinen bis Maschinennummer
A219.
Service-Arbeiten
3.3.5 X-Antrieb (Primär) tauschen [03039726-xx] Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 57
Ausbau
1. X-Antrieb (Primär) mit Kopfhalterung
2. X-Halterung mit Kabelschlepp
3. Kopfadapterplatine
4. Halterung mit LP-Kamera
5. Kopfplatine

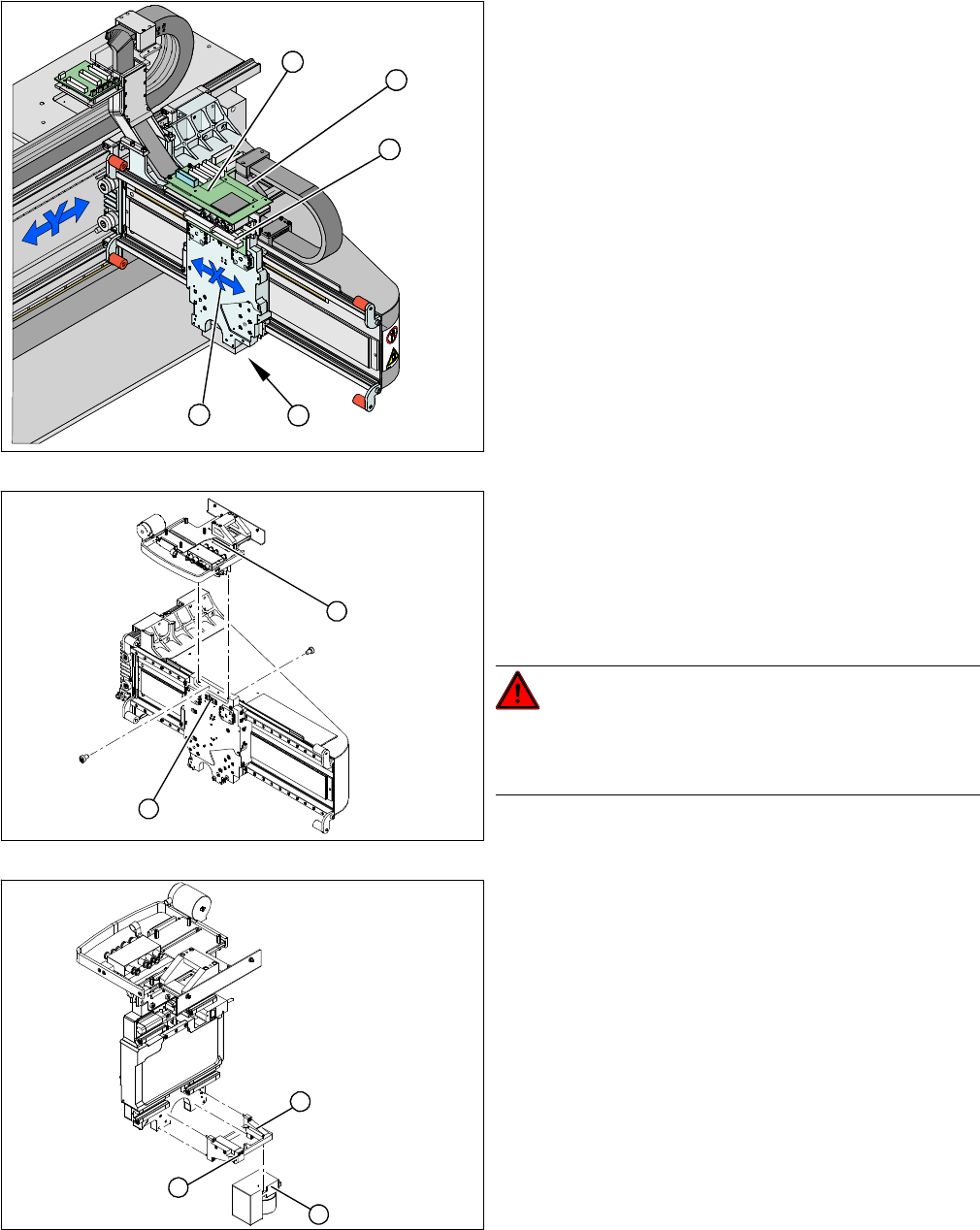

► Demontieren Sie den Bestückkopf.
► Entfernen Sie die Kopfadapterplatine (3). Dadurch
wird die Befestigung der X-Halterung (2) zugänglich.
► Stecken Sie folgende Kabel an der Kopfplatine (5) ab
und entfernen diese von der X-Halterung (2):
⇨ X-Motorkabel
⇨ Inkrementalgeber X-Achse
⇨ Temperatursensor
► Stecken Sie das Berokabel (2) ab und ziehen Sie es
nach vorne aus der Kopfhalterung heraus.
► Lösen Sie die 8 Befestigungsschrauben (4 x vorne /
4 x hinten) der X-Halterung (1) und ziehen diese mit
dem Kabelschlepp nach oben ab.
► Befestigen Sie die X-Halterung angeeigneter Stelle.
GEFAHR!
Die Flachbandkabel und Pneumatikschläuche dürfen
nicht scheuern oder knicken. Achten Sie auf scharfe Kan
-
ten.
► Lösen Sie die 4 Befestigungsschrauben der
Halterung (1) der LP-Kamera. Entnehmen Sie die
komplette Einheit inkl. LP-Kamera (3) und dem
Dämpfungsbügel (2).
► Binden Sie die Halterung (1) an eine geeignete Stelle
am Maschinenständer fest. Achten Sie darauf, dass
Sie die Kamera nicht beschädigen.
