Service-Arbeiten 3.3.6 Inkrementalgeber X-Achse tauschen Porta le Serviceanleitung (interne Version) SIPLACE HF und X-Serie 61 3.3.6 3 . 3 . 6 I n k r e m e n t a lg e b e r X - A c h s e t a u s c h e n Inkrementalgeber…
Service-Arbeiten
Portale 3.3.5 X-Antrieb (Primär) tauschen [03039726-xx]
60 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
3.3.5.1
3.3.5.1 Einbaukontrolle von Führungswagen und Motorauflage
Einbaukontrolle von Führungswagen und Motorauflage
Einbaukontrolle
► Reinigen Sie alle Bohrungen von Kleberesten mit ei
-
nem in Ethylalkohol getränkten Pfeifenreiniger.
► Legen Sie die entsprechende Schablone an den Zen
-
trierstiften der Kopfhalterung an, und stecken Sie die
Schablone auf.
► Schrauben Sie durch die Löcher an der Schablone
die Madenschrauben (mit Schraubensicherungslack
Loctite 241) in die Kopfhalterung ein.
► Die Madenschrauben müssen an der Kopfhalterung
plan mit der Oberfläche sein (versenkt sein).
1
2
1. Motorplatte
2. Führungswagen
3. Abstand 0,5 mm
► Zwischen Motorplatte und Linearführung muss bei
der Montage eine Fühlerlehre mit 0,5 mm gelegt wer
-
den.
Zur Korrektur kann es notwendig sein den X-Antrieb
auszubauen und nochmals aufzusetzen.
► Kontrollieren Sie den Abstand zwischen X-Antrieb
und Magnetabdeckblech mit einer Folienlehre
0,4 mm.
► Stecken Sie dabei die Folienlehre zwischen X-An
-
trieb und Magnetabdeckblech, und schieben Sie den
X-Antrieb auf der gesamten Länge hin und her – es
darf nichts klemmen.
Service-Arbeiten
3.3.6 Inkrementalgeber X-Achse tauschen Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 61
3.3.6
3.3.6 Inkrementalgeber X-Achse tauschen
Inkrementalgeber X-Achse tauschen
Beachten Sie dazu auch die technische Information "Übersicht Maßstäbe und Leseköpfe" [DE: TI2014-
05D11] [EN: TI2014-05E11].
Teile, Hilfsmittel und Werkzeug
▪ Lesekopf MS22.74 X/Y 677mm [03090201-xx] (Ersetzt: [03020588-xx])
Übersicht
Steckverbindungen
HINWEIS
Kopfinterface
Der neue Lesekopf für die X-Achse „Lesekopf MS22.74 X/Y 677mm“ [03090201-xx] kann nur
mit einem "Kopfinterface" ab FS06 [03000901-06] bzw. einem "Kopfinterface gespiegelt" ab
FS03 [03029048-03] verbaut werden.
Der Lesekopf kann nur zusammen mit einem neuen "Massband X-Achse SX4“ [03092558-xx]
eingesetzt werden. Wird ein alter Lesekopf auf die neue Version MS22 hochgerüstet, dann
muss auch der Maßstab getauscht werden.

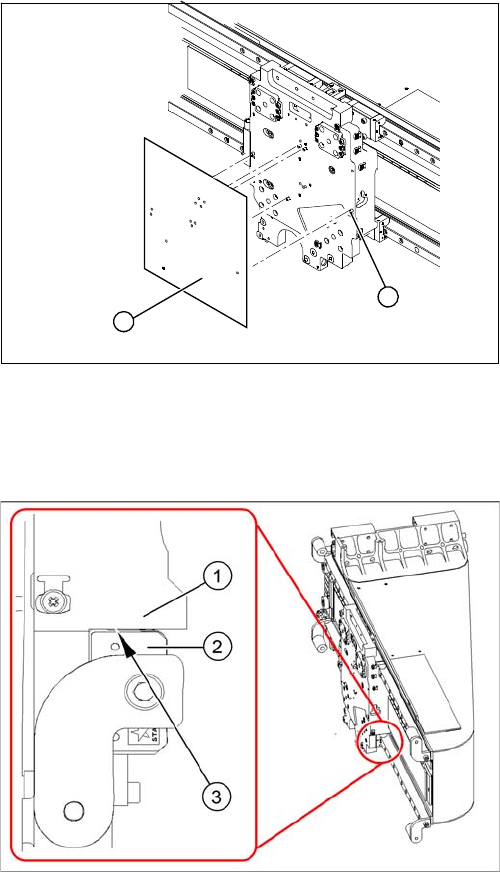

1. Einbauplatz für Kopf-Interface und Vision-Platine
2. Lage des Inkrementalgebers
► Lösen Sie die Steckverbindung des
Inkrementalgebers (2) vom Kopf-Interface (1).
1
2
Baugruppe Portal Platine Anschlüsse
Inkrementalgeber der
X
-
Achse
Portal 1 (C&P-Kopf) Kopf-Interface
[03000901
-
xx]
X15ac
Inkrementalgeber der
X
-
Achse
Portal 2 (TwinHead) Kopf-Interface
[03000901
-
xx]
X15bc
Service-Arbeiten
Portale 3.3.6 Inkrementalgeber X-Achse tauschen
62 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Ausbau
Einbau

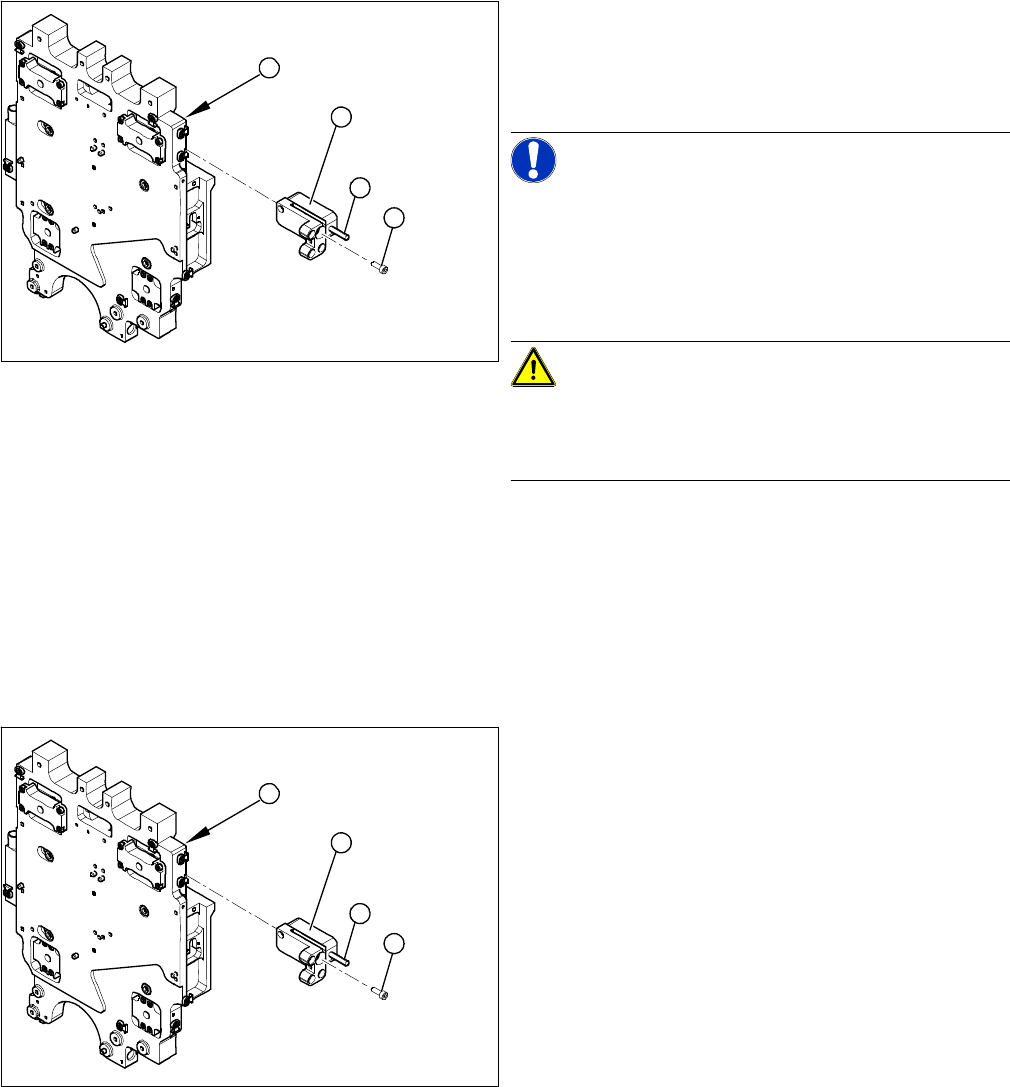

1. Kopfplatte – Vorderansicht
2. Inkrementalgeber
3. Drei Befestigungsschrauben
4. Madenschraube (mit Loctite Nr. 241 gesichert)
HINWEIS!
Madenschraube am Inkrementalgeber
Ist der Inkrementalgeber an die Kopfplatte eines CFK 04
oder 06 Portals montiert, ist die Madenschraube ohne
Funktion. Sie dürfen diese Madenschraube nicht lösen
oder einschrauben.
VORSICHT!
HF – CFK02-Portal
Für das CFK02-Portal sehen Sie bitte in der entsprechen
-
den Anleitung nach.
► Fädeln Sie das Anschlusskabel bis zum
Inkrementalgeber (2) aus.
► Lösen Sie die drei Befestigungsschrauben (3) am
Inkrementalgeber (2) der X-Achse und heben Sie
den Inkrementalgeber vorsichtig ab.
3
4
1
2
► Reinigen Sie die Lesefläche des Inkrementalgebers
mit einem mit Ethylalkohol getränkten Tuch oder mit
einem Reinigungsstäbchen.
► Befestigen Sie den Inkrementalgeber (2) locker mit
den drei Befestigungsschrauben (3).
► Der Inkrementalgeber muss mit einem Luftspalt von
0,75 mm (beim alten Lesekopf [03020588-xx]
0,4 mm) zum Maßstab ausgerichtet werden. Verwen
-
den Sie dazu die entsprechende Folienlehre.
3
4
1
2
