3.5.4 Z-Achse tauschen (FSE) [03005155-xx] Bestückkopf C&P20
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 101
3.5.4
3.5.4 Z-Achse tauschen (FSE) [03005155-xx]
Z-Achse tauschen (FSE) [03005155-xx]
Übersicht
Übersicht Z-Achse
1. Druckregelventil
2. Rückholeinheit
3. Z-Achse
4. Abdeckung Z-Achse
► Entfernen Sie das Druckregelventil (1). Dadurch wird
die Z-Achse zugänglich.
► Lösen Sie die beiden Befestigungsschrauben der
Rückholeinheit (2) und stecken Sie den elektrischen
Anschluss am Magnetventil und den Schlauch am
Druckluftanschluss ab.
► Entnehmen Sie die komplette Rückholeinheit (2).
1
3
2
4

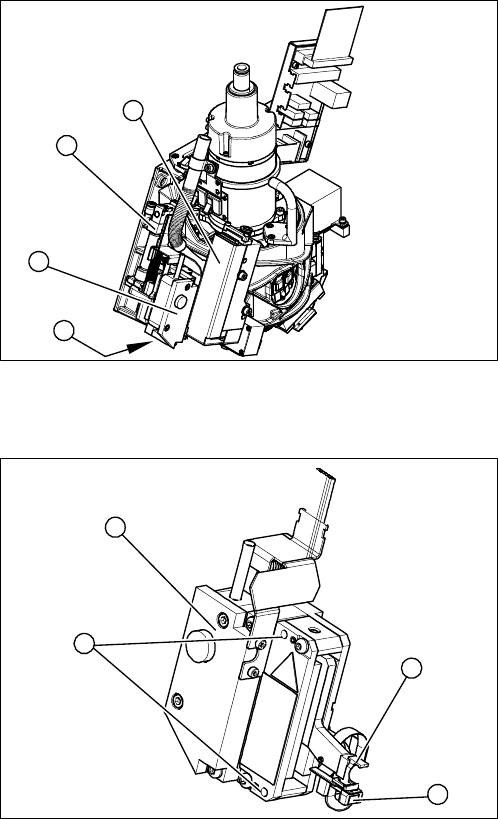

1. Z-Achse komplett
2. 2 x Befestigungsschrauben
3. Lichtschranke Z-Achse unten
4. Rachen
1
4
3
2
Service-Arbeiten
Bestückkopf C&P20 3.5.4 Z-Achse tauschen (FSE) [03005155-xx]
102 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Aus-/Einbau

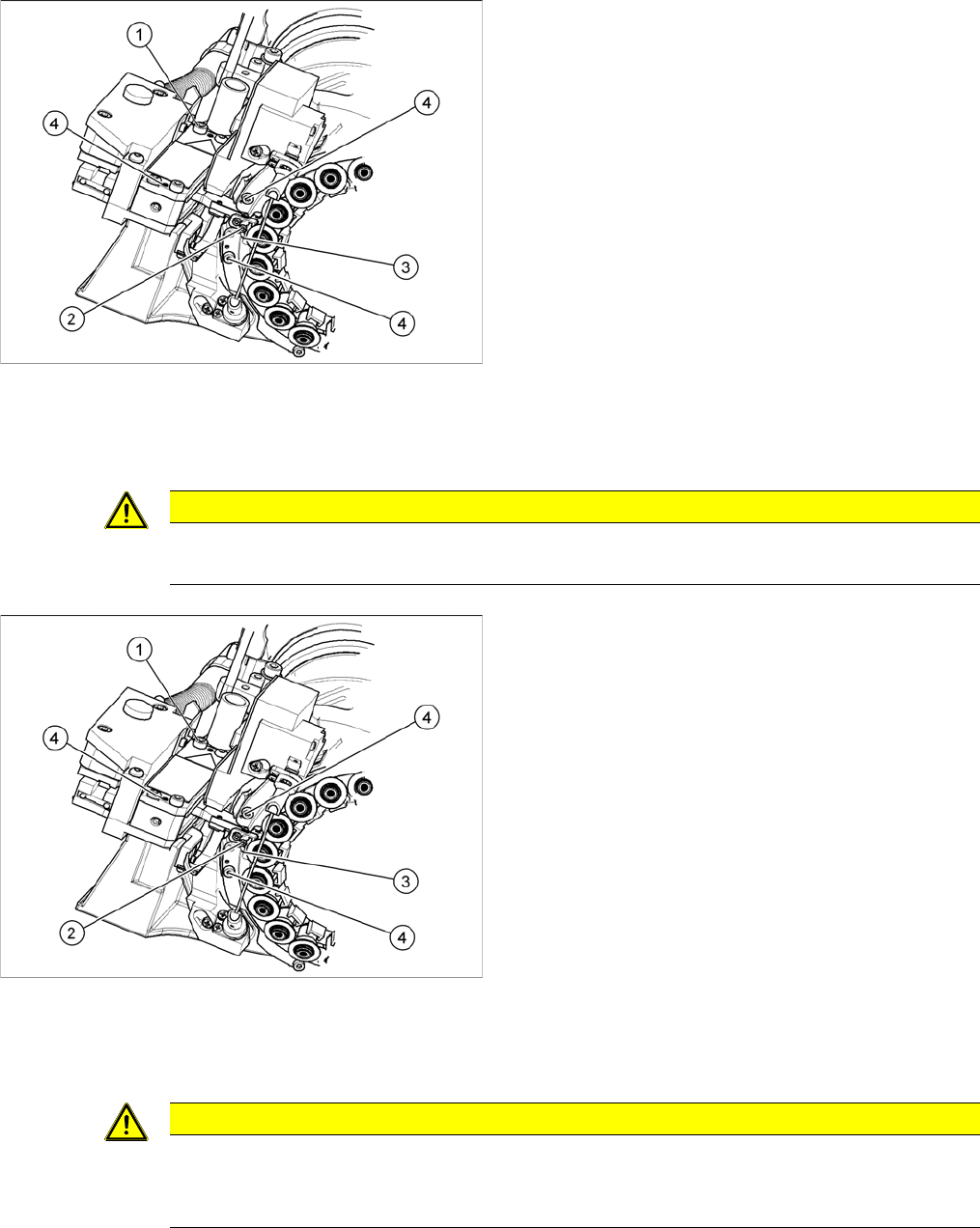

1. Befestigungsschraube der Z
-
Achse
2. Rachen
3. Kugellager DP-Antrieb
4. 3 x Befestigungsschrauben der Abdeckung Z
-
Achse
► Entfernen Sie die 3 Befestigungsschrauben der Ab
-
deckung der Z-Achse (4). Die Z-Achse ist nun von
unten frei zugänglich.
► Entnehmen Sie von zwei benachbarten Segmenten
die Pipetten und Blendschaltteller. So lässt sich die
Z-Achse leichter ausfädeln.
► Lösen Sie die Befestigungsschraube (1) der Z-Ach
-
se.
► Drehen Sie den Stern in Mittelstellung.
► Fahren Sie die Z-Achse nach unten und fädeln Sie
den Rachen (2) aus dem Kugellager (3) des DP-An
-
triebs aus.
VORSICHT
Kabelführung überprüfen!
Achten Sie darauf, dass Sie das Flexkabel nicht berühren oder beschädigen!
► Entfernen Sie die Kabelbinder und stecken Sie die
Kabel am Zwischenverteiler ab:
⇨ Spursignale Inkrementalgeber
⇨ Lichtschranke unten
⇨ Linearmotor
► Fädeln Sie den Rachen (2) der neuen Z-Achse am
Kugellager (3) des DP-Antriebs ein. Der Rachen
muss einrasten.
► Stellen Sie die elektrischen Verbindungen wieder
her. Fixieren Sie die Kabel mit Kabelbindern.
► Die Z-Achseinheit muss beim Anschrauben gegen
den Anschlag geschoben werden.
► Montieren Sie die Rückholeinheit und das Druckre
-
gelventil.
► Starten Sie das Testprogramm SITEST und führen
Sie die Nullpunktkorrektur über Kulissenreferenzlauf
durch.
VORSICHT
Rachen überprüfen
Der Rachen muss nach dem Tausch der Z-Achse überprüft werden.
► Siehe Einstellanleitung Racheneinstelllehre.
Service-Arbeiten
3.6.1 Laufring (Kreisbogenführung) tauschen Bestückkopf C&P6/12
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 103
3.6
3.6 Bestückkopf C&P6/12
Bestückkopf C&P6/12
3.6.1
3.6.1 Laufring (Kreisbogenführung) tauschen
Laufring (Kreisbogenführung) tauschen

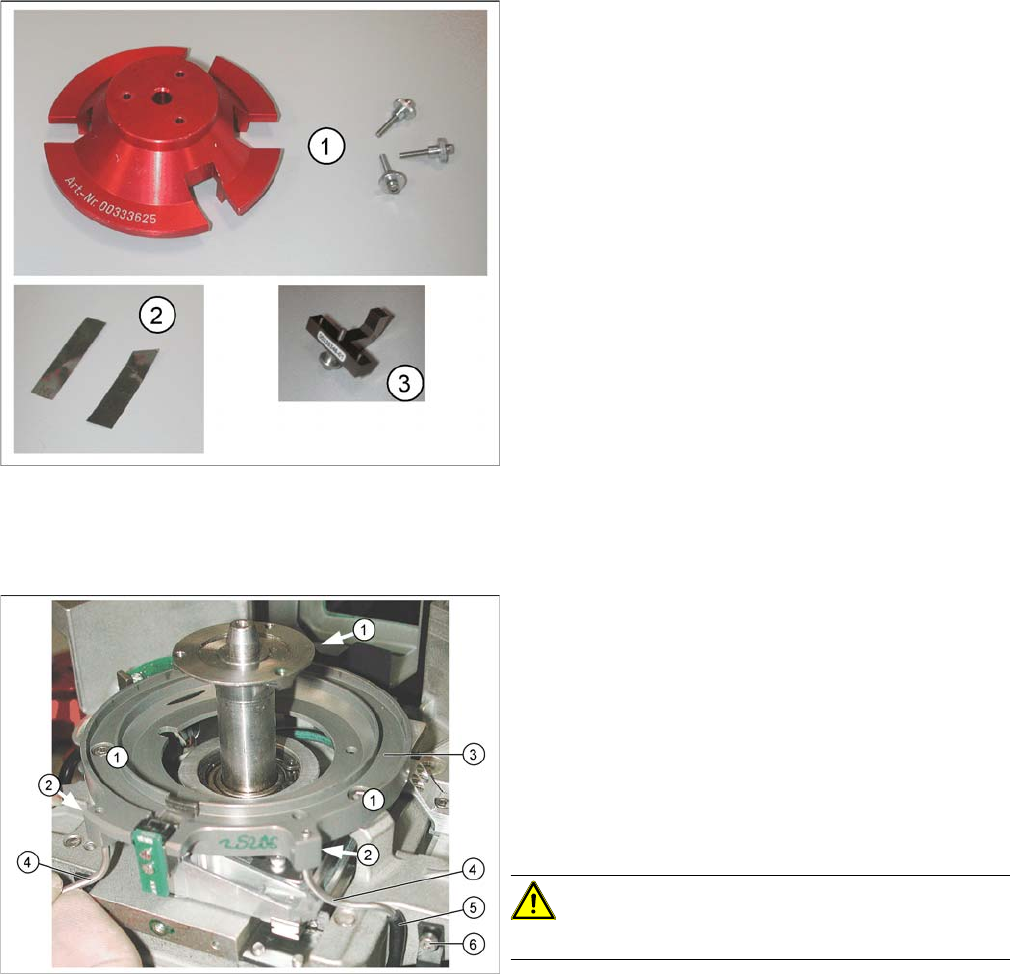

Werkzeuge
Ausbau
► Bauen Sie den Stern aus dem Kopf aus. (Siehe Abschnitt "Stern tauschen" in der Serviceanleitung.)
1. Lehre für Laufring [00333625-xx] mit
3 Befestigungsschrauben
2. 2 Stück 0,01 mm-Fühlerlehren
3. Bei ausgebauter Z-Achse benötigen Sie zusätzlich
die Lehre für Z-Achsen-Mechanik [00335346-xx].
▪ 0,7 mm-Fühlerlehre
▪ Inbusschlüssel 0,71 mm bis 3,5 mm
▪ Nachrüstsatz Kreisbogenführung [00334847
-
xx]
► Lösen Sie die beiden Schlauchhalterungen (6) für die
Blasluftzufuhr und ziehen Sie die Schläuche (5) links
und rechts von den Metallröhrchen (4) der Blasluftzu
-
fuhr ab.
► Lösen Sie die 3 Befestigungsschrauben (1) des Lauf
-
rings (3) und heben Sie diesen vorsichtig vom Kopf
-
vorderteil ab.
► Lösen Sie die Madenschrauben (2) für die Blasluftzu
-
fuhr-Röhrchen (4) und ziehen Sie die Röhrchen vor
-
sichtig ab.
VORSICHT!
Achten Sie darauf die Röhrchen (4) nicht zu verbiegen.
