Service-Arbeiten
Grundmaschine 3.2.1 Montage der einteiligen Hauben X-Serie
22 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
3.2
3.2 Grundmaschine
Grundmaschine
3.2.1
3.2.1 Montage der einteiligen Hauben X-Serie
Montage der einteiligen Hauben X-Serie
► Entfernen Sie alle Folien auf der Innenseite der Schutzhauben.
► Demontieren Sie am Rucksack pro Schmersal-Schalter eine Schraube und drücken Sie diese nach
unten.
Dies ist nötig um potentielle Probleme bei der Haubenmontage zu vermeiden.
► Montieren Sie je Schutzhaube zwei Gasdruckdämpfer.
► Sichern Sie die Schutzhauben auf der Maschine mit Bolzen.
Ausrichten und befestigen der Hauben:
► Öffnen Sie je Haube 2x Schrauben am Haubenscharnier und legen Sie einen Sprengring unter.
► Richten Sie die Haube mit einem Hilfswinkel grob aus.
► Richten Sie die Hauben fein nach den Rucksäcken rechts/links sowie den Auflagepunkten auf dem
Unterbau aus.
► Fixieren Sie das Haubenscharnier mit dem Blech und 2 Schrauben auf die Position (seitliche Verrie
-
gelungen).
► Stecken Sie die Gasdruckdämpfer an der Haube auf die Haubenflügel auf und sichern Sie mit den
Sicherungsfedern.
► Montieren Sie das ESD-Ableitband der Haube mit einer Schraube (DIN7984 M8x12), einem Spren
-
gring und einer Scheibe am Haubenflügel.
► Überprüfen Sie die Haube auf korrekte Funktion.
Einstellen des Schmersal-Schalters:
► Montieren Sie die Befestigungsschraube des Schmersal-Schalters, welche zur Haubenmontage de
-
montiert wurde, wieder.
► Lösen Sie die unteren Schrauben des Schmersal-Schalters und stellen Sie diese mit einem Abstand
von ca. 1 mm zur Haube und mittig zum Stecker der Haube ein.
► Nach dem Ausrichten muss das Scharnier gerade
ausgerichtet sein und mit Loctite 241 die Befesti
-
gungsmuttern gesichert werden.

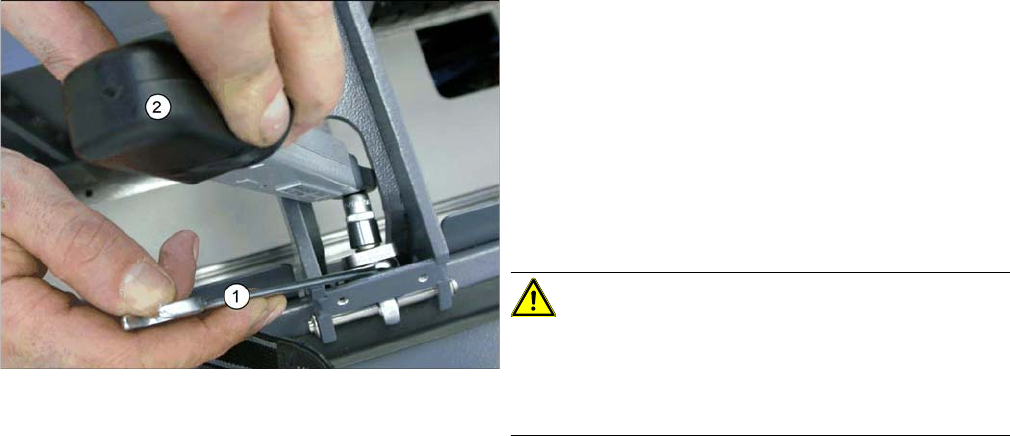

► Ziehen Sie danach die Muttern mit einem Drehmo
-
ment von 6 Nm an. Stecken Sie dazu einen
Gabelschlüssel (1) zum Gegenhalten über die innere
Mutter halten Sie diese fest. Ziehen Sie danach die
äußere Mutter mit dem Drehmomentschlüssel (2) an,
bis das Drehmoment am Schlüssel erreicht ist (Kna
-
cken).
VORSICHT!
Ziehen Sie kein weiteres Mal nach, da sonst ein anderes
Drehmoment erreicht wird!
Werden die Hauben demontiert, so sind zur Vorbeugung
von Schäden neue Muttern zu verwenden.
Service-Arbeiten
3.3.1 Kabelschlepp tauschen Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 23
3.3
3.3 Portale
Portale
3.3.1
3.3.1 Kabelschlepp tauschen
Kabelschlepp tauschen
3.3.1.1
3.3.1.1 Einführung
Einführung
Diese Anleitung beschreibt den Aus- und Einbau des Kabelschlepps für die SIPLACE HF und die X-Se
-
rie und deren verschiedenen Varianten.
In dieser Anleitung werden zum Teil Grafiken der SIPLACE HF verwendet. Dieses hat jedoch keinen
Einfluss auf den Ein- bzw. Ausbau für die X-Serie. Gibt es Unterschiede, zwischen den beiden Maschi
-
nentypen, die beachtet werden müssen, wird das mit den entsprechenden Grafiken gezeigt.
3.3.1.2
3.3.1.2 Variantenübersicht für SIPLACE HF
Variantenübersicht für SIPLACE HF
Kabelschlepp HF
Je nach Portalanordnung stehen für die SIPLACE HF Maschine drei verschiedene Kabelschlepps zur
Verfügung.
▪ Kabelschlepp für HF-Maschinen am Portal 1 im Bestückbereich mit einem Portal
HF Portal 1 bzw. 3, HF3 Portal 3
– [03039706S01] Kabelschlepp analog 1P
▪ Kabelschlepp für HF-Maschinen im Bestückbereich mit zwei Portalen und ungerader Nummer
HF3 Portal 1
– [03039708S01] Kabelschlepp analog 2P U
▪ Kabelschlepp für HF-Maschinen im Bestückbereich mit zwei Portalen und gerader Nummer:
HF3 Portal 4
– [03039709S01] Kabelschlepp analog 2P G
3.3.1.3
3.3.1.3 Variantenübersicht für SIPLACE X4I/X-Serie
Variantenübersicht für SIPLACE X4I/X-Serie
Kabelschlepp X-Serie bis Maschinen-Seriennummer B-078
Je nach Portalanordnung stehen für die SIPLACE X-Serie drei verschiedene Kabelschlepps zur
Verfügung.
▪ Kabelschlepp für X-Serie im Bestückbereich mit einem Portal:
X2 Portal 1/3, X3 Portal 3
– [03015419-03] Kabelschlepp digital 1P
▪ Kabelschlepp für X-Serie im Bestückbereich mit zwei Portalen und ungerader Nummer:
X3 Portal 1 bzw. X4 Portal 1/3
HINWEIS
Rückwärts kompatibel
Diese Versionen des Kabelschlepps können über den "Nachrüstsatz Kabelschlepp"
[03046248-01] auch für SIPLACE HF bis Maschinennummer A-219 verwendet werden. Dieser
Nachrüstsatz ist im Ersatzteilpaket des Kabelschlepps enthalten.
► Montieren Sie die neue X-Kabelstütze.
VORSICHT
Umrüstung auf neuen Kabelschlepp
Einige der Maschinen bis B-078 sind im Rahmen einer Umrüstaktion auf den neuen Kabel
-
schlepp ab B-079 umgebaut worden.
► Bitte vergleichen Sie vor der Bestellung des Kabelschlepp nochmals die Artikelnummern
auf der aktuellen Maschine.
► Die Umrüstung einer Kundenmaschine ist nur mit erheblichen Mehrkosten im SIPLACE
Headquarter möglich.
Service-Arbeiten
Portale 3.3.1 Kabelschlepp tauschen
24 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
– [03002306-03] Kabelschlepp digital 2P U
▪ Kabelschlepp für X-Serie im Bestückbereich mit zwei Portalen und gerader Nummer:
X3 Portal 4 bzw. X4 Portal 2/4
– [03003199-03] Kabelschlepp digital 2P G
IGUS Kabelschlepp X4I/X-Serie Version 1 ab Maschinen-Seriennummer B-079
Je nach Portalanordnung stehen für die SIPLACE X-Serie drei verschiedene Kabelschlepps zur
Verfügung.
▪ Kabelschlepp für X-Serie mit einem Portal:
X2 Portal 1/3, X3 Portal 3
– [03022236S02] Kabelschlepp digital 1P
▪ Kabelschlepp für X-Serie im Bestückbereich mit zwei Portalen und ungerader Nummer:
X3 Portal 1 bzw. X4 Portal 3
– [03022237S02] Kabelschlepp digital 2P U
▪ Kabelschlepp für X-Serie im Bestückbereich mit zwei Portalen und gerader Nummer:
X3 Portal 4 bzw. X4 Portal 2/4
– [03021065S02] Kabelschlepp digital 2P G
IGUS Kabelschlepp X4I/X-Serie Version 2 nach Maschinen-Seriennummer B-079
Je nach Portalanordnung stehen für die SIPLACE X-Serie folgende Kabelschlepps zur Verfügung.
▪ Kabelschlepp für X-Serie mit einem Portal:
X2 Portal 1/3, X3 Portal 3
– [03050655Sxx] Kabelschlepp digital 1P
▪ Kabelschlepp für X-Serie und X4I im Bestückbereich mit zwei Portalen und ungerader Nummer:
X3 Portal 1, X4/X4I Portal 1/3
– [03050817-xx] Kabelschlepp SIPLACE X-Serie 2P U
▪ Kabelschlepp für X-Serie im Bestückbereich mit zwei Portalen und gerader Nummer:
X3 Portal 4 bzw. X4 Portal 2/4
– [03050934Sxx] Kabelschlepp digital 2P G
▪ Kabelschlepp für X4I im Bestückbereich mit zwei Portalen und gerader Nummer (gedrehtes Portal):
X4I Portal 2/4
– Nur für SIPLACE X4I: [03051596-01] Kabelschlepp SIPLACE X4i 2P G
HINWEIS
Nicht rückwärts kompatibel
Diese Versionen des Kabelschlepps können nicht für Kabelschlepps für SIPLACE X-Serie bis
Maschinennummer B-078 verwendet werden.
HINWEIS
Rückwärtskompatibilität
Diese Versionen des Kabelschlepps ist nur bei gleichzeitigem Tausch der Hot-Link-Karte
[03054633
-
01] und des Vision-Board-Spread-Spectrums [03054634
-
01] mit der Version von B-
079 bis heute rückwärtskompatibel. Maschinen vor B-079 können nicht hochgerüstet werden.
Ab Version B-1071 sind die Hot-Link-Karte und das Vision-Board-Spread-Spectrum nicht mehr
erforderlich.
