Service-Arbeiten
Portale 3.3.1 Kabelschlepp tauschen
44 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Ziehen Sie die Schläuche am Pneumatikverteiler (7) ab.
Lösen Sie die vier Befestigungsschrauben (6) der Kabelschleppkonsole und entnehmen Sie den
kompletten Kabelschlepp vorsichtig aus der Maschine. Die Befestigungsschrauben sind mit Loctite
gesichert.
Wenn Sie einen alten gegen einen neuen Kabelschlepp tauschen, dann bauen Sie auch noch die
Hotlink-Karte (incl. Blechhalterung) und das Vision-Board-Spread-Spectrum aus.

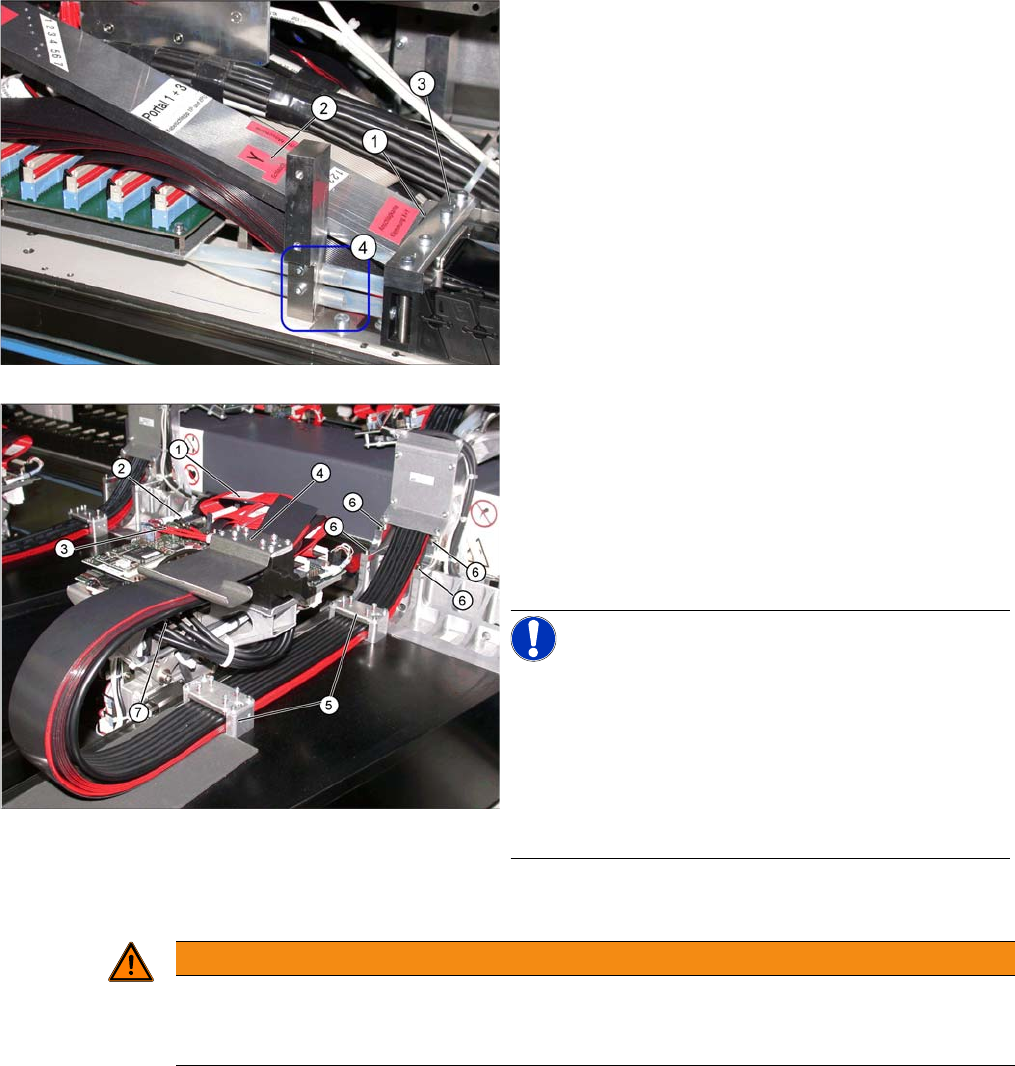

Lösen Sie die Befestigungsschrauben des
Halteblocks (3) des Kabelschlepps.
Falls die Option „Vakuumpumpe“ vorhanden ist,
lösen Sie die Pneumatikschläuche (2) und gehen Sie
gemäß den Anweisungen in der Nachrüstanleitung
Vakuumpumpe [00195089
-
01] vor.
Sichern Sie das Ende des Kabelschlepps (anbinden)
in der Maschine so, dass es nicht unkontrolliert
herumhängt und ggf. andere Komponenten in der
Maschine beschädigen kann.
Lösen Sie die Flachbandkabel (1) an der
Kopfplatine (2).
Lösen Sie die Kamerakabel (3) an der
Kopfplatine (2).
Lösen Sie die Befestigungsschrauben der Klem
-
mung
-
X Kabelschlepp (4) und die beiden
Klemmungen (5) am Portalrücken.
HINWEIS!
Klemmung bleibt erhalten
Es werden nur die Befestigungsschrauben gelöst. Die
Klemmung der Flachbandkabel bleibt erhalten.
Achten Sie auf die Kontaktscheiben und Abstandsbolzen
(nicht verlieren und den Einbauort kennzeichnen). Diese
müssen beim späteren Wiedereinbau an der selben Stel
-
le wieder montiert werden.
WARNUNG
Verletzungsgefahr der Hände
Benutzen Sie zum Entfernen des Schlauches das Entriegelungswerkzeug für Schläuche
[03047090
-
xx].
Service-Arbeiten
3.3.1 Kabelschlepp tauschen Portale
Serviceanleitung (interne Version) SIPLACE HF und X-Serie 45
Einbau
Falls Sie einen Kabelschlepp der
Version 1 ab B-079-B
gegen einen Kabelschlepp der
Version 2
nach B-079-B
austauschen, dann tauschen Sie zuerst die neue "Vision Hotlinkadapter VHA Kom
-
plett" [03054633
-
xx] und "Vision-Board-Spread-Spectrum (VBSX) Komp." [03054634
-
xx] aus.
Bringen Sie den neuen Kabelschlepp (1) vorsichtig in die vorgegebene Lage. Achten Sie darauf,
dass Sie den Kabelschlepp nicht verdrehen.
Sichern Sie die Enden vorläufig am Maschinenständer (z. B. durch Anbinden).
Montieren Sie die Portal-Interface-Platine (5) auf die Halterung (4) des neuen Kabelschlepps.
Stellen Sie die pneumatischen Anschlüsse am Pneumatikverteiler wieder her. Beachten Sie dabei
die Anschlussbelegungen.
Die Pneumatikschläuche müssen mit der Lehre auf die auf die optimale Länge gekürzt werden. Se
-
hen Sie dazu "3.3.1.7.2 Kabelschlepp vorbereiten" [ ➙ 39]. Sie müssen sicher einrasten und dürfen
nicht knicken.
Schrauben Sie die Klemmungen (8) und (9) locker an.
VORSICHT
Handhabung
Hantieren Sie vorsichtig mit dem neuen Kabelschlepp und nehmen Sie eine zweite Person zur
Hilfe.
Die Flachbandkabel und Pneumatikschläuche dürfen nicht scheuern oder knicken. Achten Sie
auf scharfe Kanten.

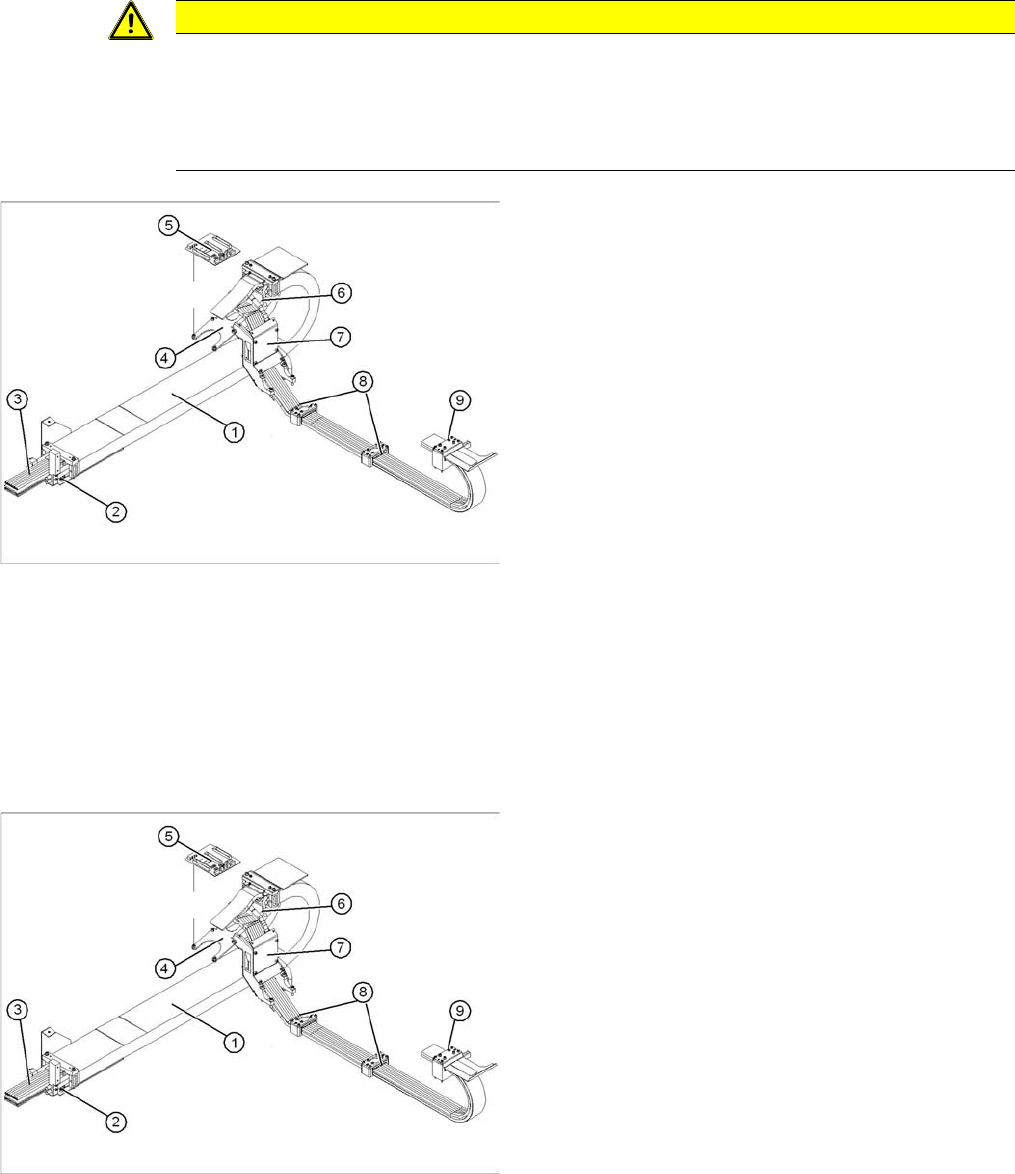

1. Kabelschlepp komplett
2. Halteblock
3. Pneumatikschläuche (auf optimale Länge mit Lehre
kürzen)
4. Halterung für Portal-Interface
5. Portal-Interface
6. Anschlussstück für Kühlschläuche zum Y
-
Motor
7. Kabelschleppkonsole
8. Klemmung auf Portalrücken
9. Klemmung X-Kabelschlepp
Befestigen Sie die Kabelschleppkonsole (7) locker
mit einer Schraube.
Reinigen Sie die Auflagefläche des Kabelschlepps
am Maschinenständer mit einem trockenen Tuch.
Verlegen Sie, ausgehend von der
Kabelschleppkonsole (7), alle Kabel und Schläuche
zu den entsprechenden Anschlüssen.
Stellen Sie die elektrischen Anschlüsse an der Kopf
-
platine wieder her. Beachten Sie dabei die An
-
schlussbelegungen.
Stellen Sie alle Anschlüsse an Hotlink-Karte und Vi
-
sion-Board-Spread-Sprectrum wieder her.
Service-Arbeiten
Portale 3.3.1 Kabelschlepp tauschen
46 Serviceanleitung (interne Version) SIPLACE HF und X-Serie
Überprüfen Sie, dass die Energieführungskette parallel auf der Auflage am Maschinenständer läuft.
Fahren Sie dazu die Y-Achse hin und her.
Korrigieren Sie ggf. an der Kabelschleppkonsole (7) und an den Klemmungen (8) und (9).
Fixieren Sie die beiden Klemmungen (8) und (9) und die Kabelschleppkonsole (7). Verwenden Sie
dazu Schraubensicherungslack Loctite 241
Ziehen Sie die Befestigungsschrauben der Kabelschleppkonsole (7) über Kreuz fest.
Montieren Sie den Halteblock (2) des Kabelschlepps
auf den Maschinenständer.
Pneumatikschläuche zum Pneumatikverteiler im
Maschinenständer verbinden
Die Pneumatikschläuche sind zum Pneumatikverteiler in
den Maschinenständer verlegt. Die Pneumatikschläuche,
die in der Maschine verlaufen, müssen durchtrennt und
mit Hilfe der mitgelieferten Schlauchverbinder
[03049770
-
01] mit dem Kabelschlepp an der exakten Po
-
sition mit dem Kabelschlepp verbunden werden (1).
Legen Sie die Lehre an der Anschlagkante des Hal
-
teblocks an und markieren Sie die
Pneumatikschläuche des Kabelschlepps. Siehe dazu
"3.3.1.7.2 Kabelschlepp vorbereiten" [ ➙ 39].
VORSICHT
Pneumatikschläuche kürzen und verbinden
Kennzeichnen Sie die Reihenfolge der Pneumatikschläuche (von 1 bis 7 – Innen nach
Außen). Das ist wichtig, damit Sie die richtigen Schläuche wieder miteinander verbinden.
Achten Sie darauf, dass Sie die richtige Lehre für die entsprechenden Portale benutzen und
die Pneumatikschläuche nicht zu kurz abgeschnitten werden.
